3. С помощью гибкой трубы соответствующего диаметра (предпочтительно 120-150 мм), наличие
которой должен обеспечить пользователь, соединить трубу, идущую в комплекте с устройством,
с редукторным переходником и заслонкой (диаметр 120-150 мм), другой конец вывести наружу/
присоединить к вентиляционной трубе (если таковая имеется).
10
3.5. MOUNTING OF PLASTIC CHIMNEY ADAPTOR and AIR ESCAPE PIPE
Mount the plastic chimney adaptor to the motor located on the body. Mount the air escape pipe to the plastic
chimney adaptor (illustration 8). Fix the pipe with a clamp. Mount the other end of the air escape pipe to the
chimney hole in the room. A minimum of Ø120 mm air escape pipe should be used.
The air escape pipe should be as short as possible and have few elbows. This warning does not apply to
devices used without a chimney (carbon filter).

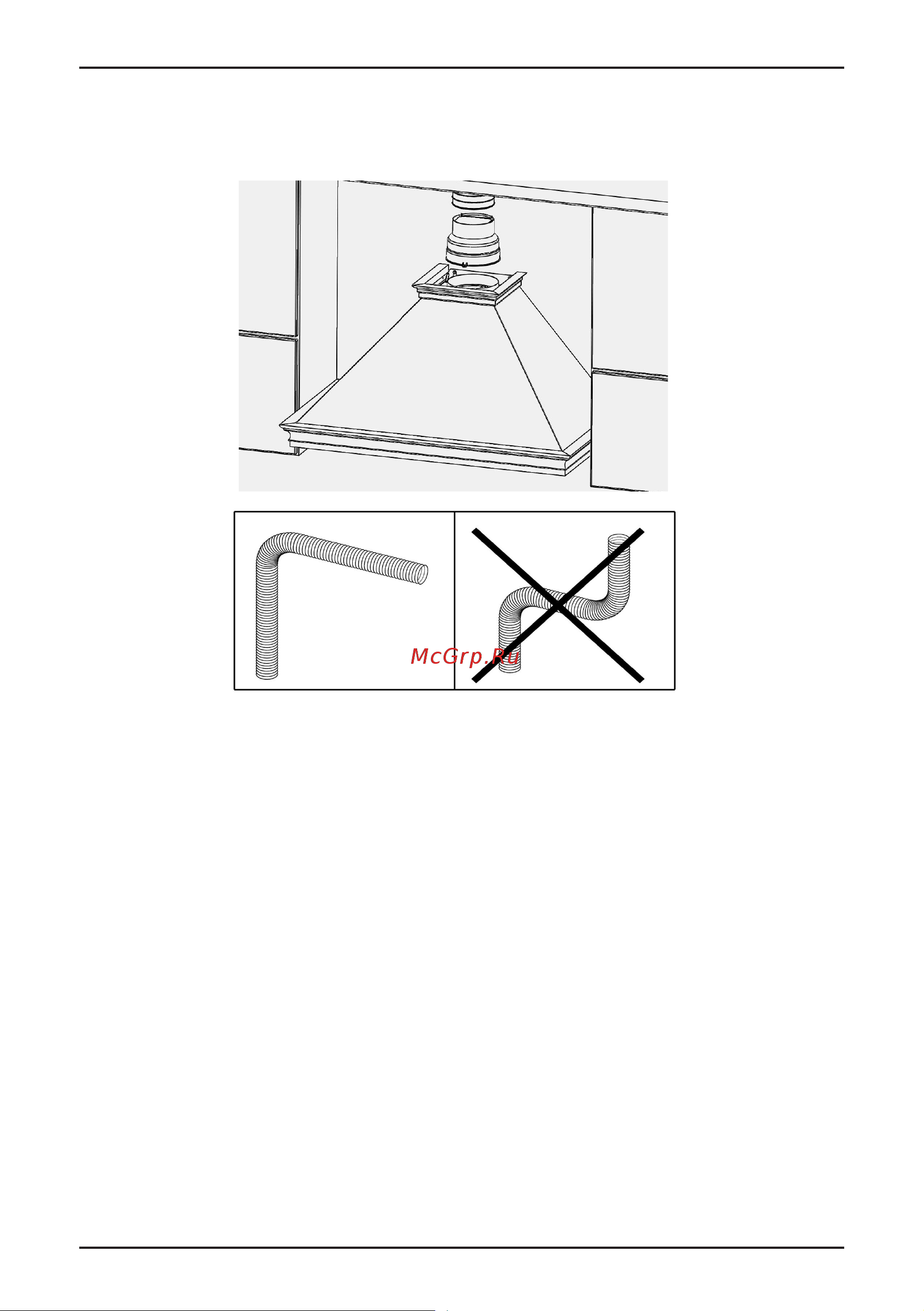

Illustration 8
10
3.5. MOUNTING OF PLASTIC CHIMNEY ADAPTOR and AIR ESCAPE PIPE
Mount the plastic chimney adaptor to the motor located on the body. Mount the air escape pipe to the plastic
chimney adaptor (illustration 8). Fix the pipe with a clamp. Mount the other end of the air escape pipe to the
chimney hole in the room. A minimum of Ø120 mm air escape pipe should be used.
The air escape pipe should be as short as possible and have few elbows. This warning does not apply to
devices used without a chimney (carbon filter).
Illustration 8
ВНИМАНИЕ! ПРОИЗВОДИТЕЛЕМ ПРЕДУСМОТРЕНО НАЛИЧИЕ АНТИВОЗВРАТ-
НОГО КЛАПАНА, ДЛЯ ПРЕДОТВРАЩЕНИЯ ПРИТОКА ВОЗДУХА В ПОМЕЩЕНИЕ ИЗ
ВЕНТИЛЯЦИИ, ПРИ ОТКЛЮЧЕННОЙ ВЫТЯЖКИ.
ВНИМАНИЕ! В КАЧЕСТВЕ ОТВОДА ВОЗДУХА ИСПОЛЬЗУЙТЕ АЛЮМИНИЕВУЮ
ТРУБУ. ОТВОД ВЫХОДЯЩЕГО ВОЗДУХА ДОЛЖЕН ИМЕТЬ МИНИМАЛЬНОЕ КОЛИ-
ЧЕСТВО ИЗГИБОВ
-
ДОСТАТОЧНО ОДНОГО Г
-
ОБРАЗНОГО ИЗГИБА.
Чтобы избежать вибрации, появления звуков от потока воздуха, место соединения должно быть
полностью герметичным, вся конструкция должна быть неподвижной. Труба фиксируется после
подключения к электросети и пробного запуска.
