9

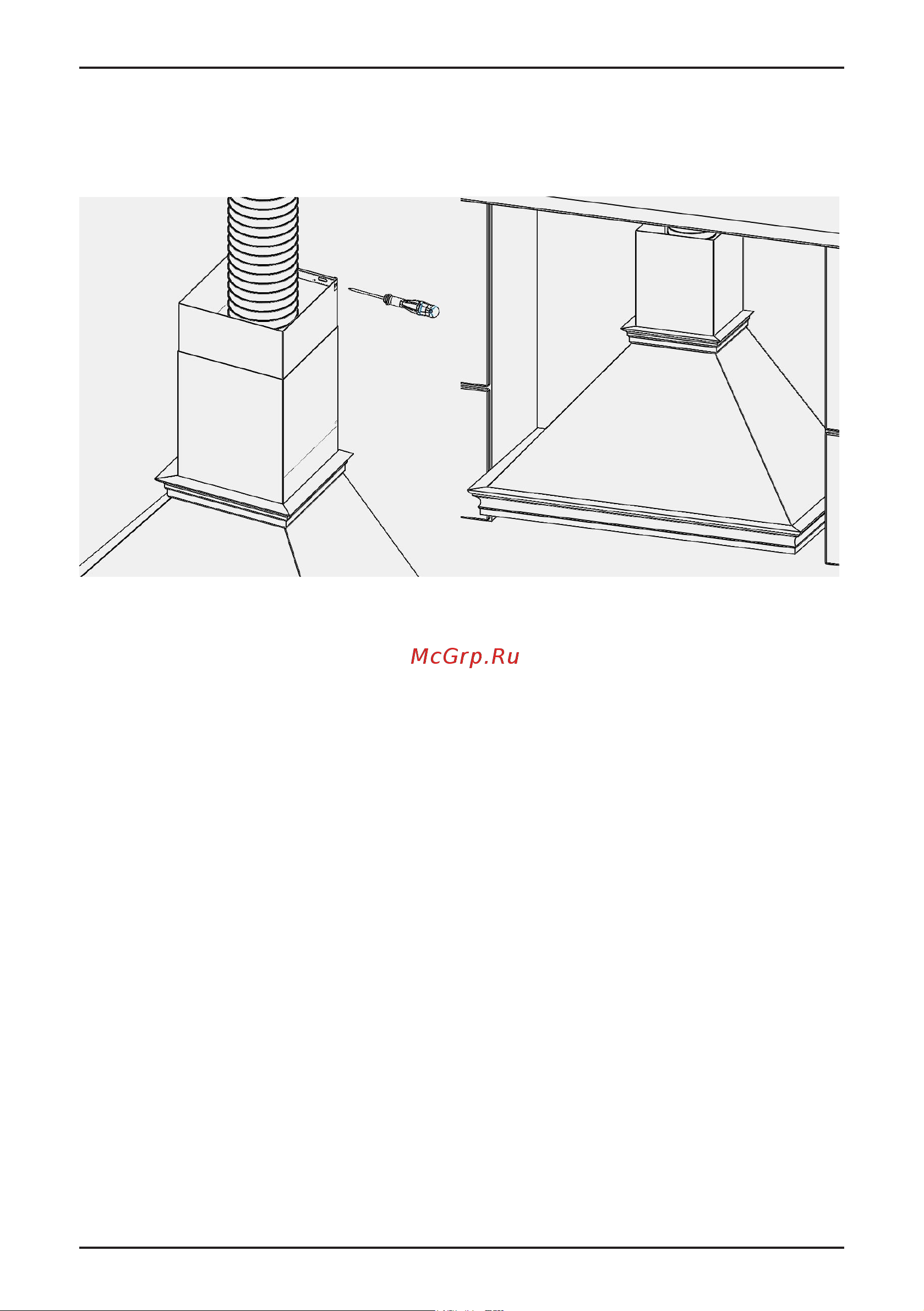

УСТАНОВКА ДЕКОРАТИВНОГО КОРОБА
Декоративный короб может не входить в комплектацию, в зависимости от модели.
Короб состоит из двух частей и является телескопическим.
11
3.6. MOUNTING OF EXTERIOR CHIMNEY
Insert outer chimney in a way that it is placed between the glass and engine box (illustration 9).
Illustration 9
3.7. MOUNTING OF INTERIOR CHIMNEY
Pull the interior chimney upward through the exterior chimney and extend it up to the connection sheet of the
exterior chimney. Fix the interior chimney with 2 screws of 3.5x9.5 mm (Illustration 10).
Illustration 10
11
3.6. MOUNTING OF EXTERIOR CHIMNEY
Insert outer chimney in a way that it is placed between the glass and engine box (illustration 9).
Illustration 9
3.7. MOUNTING OF INTERIOR CHIMNEY
Pull the interior chimney upward through the exterior chimney and extend it up to the connection sheet of the
exterior chimney. Fix the interior chimney with 2 screws of 3.5x9.5 mm (Illustration 10).
Illustration 10
1. Вставьте внутреннюю часть телескопического короба во внешнюю. Закрепите внешнюю часть
короба к корпусу вытяжки.
2. Выдвиньте внутреннюю часть короба и закрепите ее винтами на крепежной скобе.
