ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ МОНТАЖА ИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ

ЭЛЕКТРИЧЕСКУЮ СЕТЬ!

3. MOUNTING OF THE COOKER HOOD

3.1. LOCATION OF THE COOKER HOOD

The assembly height of the fume hood: for gas furnaces, surface of hood filter and surface of furnace should

be minimum 70cm and maximum 80cm; and for electric furnaces, surface of hood filter and surface of

furnace should be minimum 60cm and maximum 70cm (illustration 1).

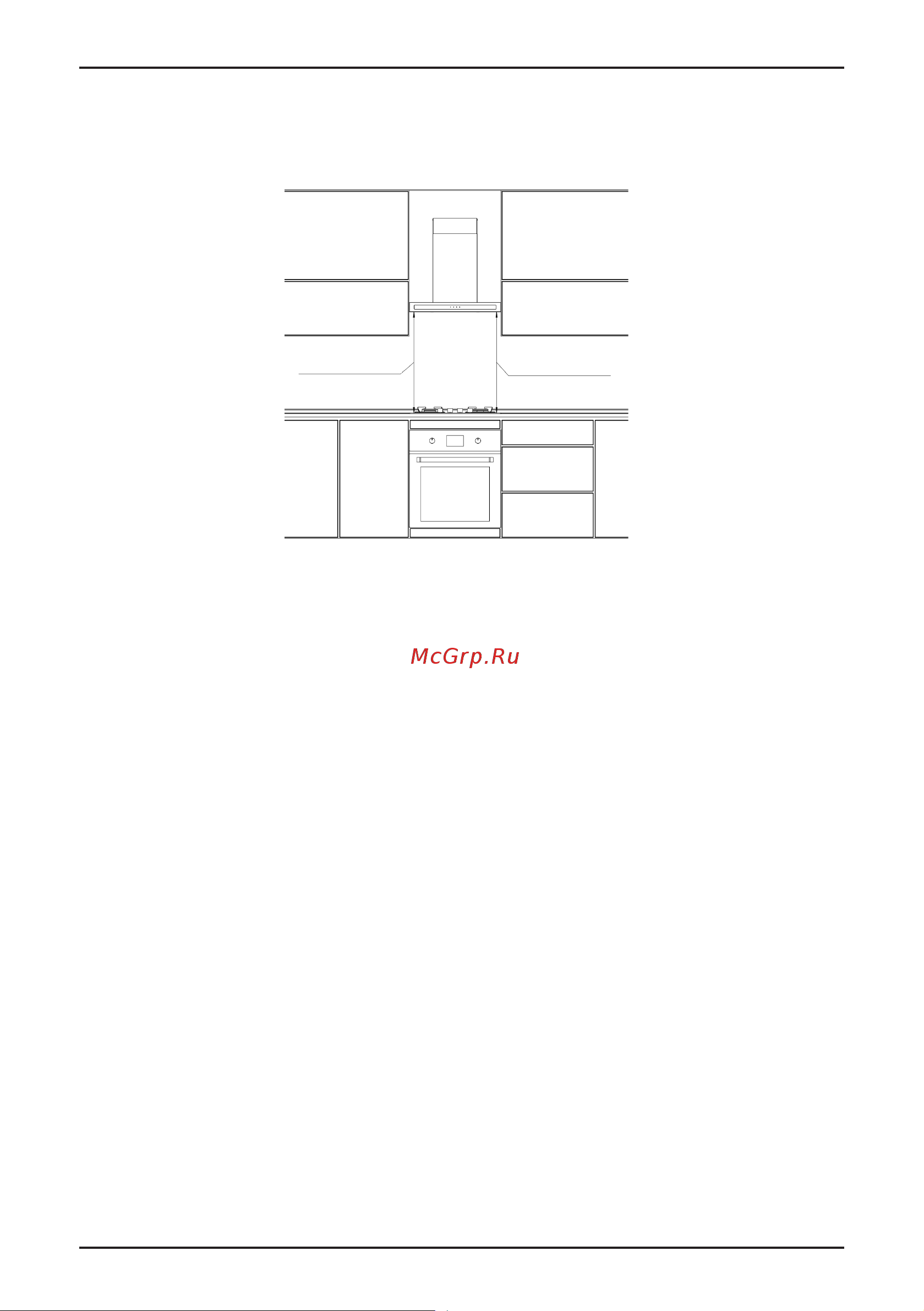

Illustration 1

3.2. MOUNTING OF HANGER SCREWS ON THE WALL

Attach the mounting template, which comes out of the mounting accessories, to the surface where the

cooker hood will be hanged, according to the appropriate height that should be from the surface of the

cooker. Drill with an auger of Ø8mm from the places indicated by A, B, C marks (illustration 2). Bang the

dowels of 8mm, which came out of mounting accessories, to these holes with the help of a hammer, without

damaging the dowels, and tighten these dowels (illustration 3) with 2 hanger screws of 4x40 YHB, which

again came out of mounting accessories, in a way that the head of the screw will be left out about 6-8mm

(illustration 4).

ELECTRIC COOKER

Min 60cm / Max 70cm

GAS COOKER

Min 70cm / Max 80cm

При наличии в комнате печи, газового котла или колонки необходимо учитывать, что во время

работы вытяжка забирает из помещения воздух, необходимый для горения. Это относится также к

помещению с герметичными окнами и дверями.

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен

дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на

кухню или специально оборудованная приточная вентиляция).

ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХО-

ВОДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж-

на быть расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить элек-

трическую сеть и произвести подключение вытяжки к электрической сети согласно следующей

схеме:

КОРИЧНЕВЫЙ провод = L («live», «фаза»)

ГОЛУБОЙ провод = N («neutral», «ноль»)

ЗЕЛЕНО-ЖЕЛТЫЙ провод = Е («earth», «земля»)

Для газовых плит

не менее 750 мм

Для газовых плит

не менее 750 мм
