Примечание 2: спецификации различных производителей могут отли-
чаться.
6.6 Сетевое подключение через порт RS485

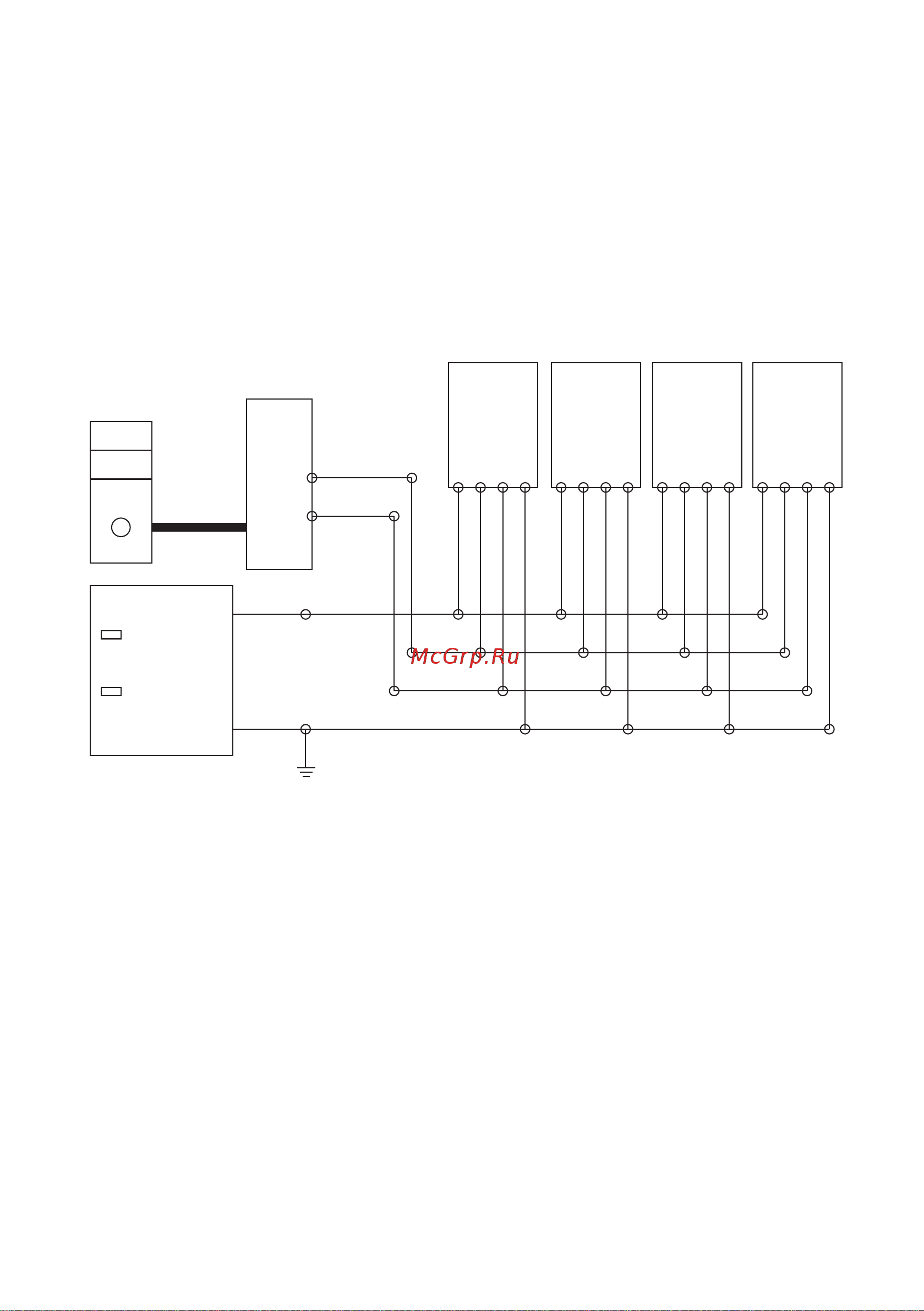

Пример и пояснение: на изображении ниже представлен способ полу-
дуплексной связи через RS485 посредством сетевого подключения ком-
пьютера и нескольких приборов. Все приборы объединены в общую шину.
Из-за ограничений в адресе их общее количество не должно превышать
64.
Компью
тер
Дата-кабель
для USB-порта
Переключение
USB-порта
на порт RS-485
DA c 8
штырьками
DB c 3
штырьками
Адаптер
Выходное напряжение
16 В или 24 В
Выходной ток больше
числа приборов * 0,4 А
V–
V+
GND
Катод постоянного тока
Прибор 1
24V+
RS485-A
RS485-B
GND
Красный
Оранж./Роз.
Желтый
Черный
VCC (15~28V)
GND (0V)
DA
DB
Прибор 2
24V+
RS485-A
RS485-B
GND
Красный
Оранж./Роз.
Желтый
Черный
Прибор 3
24V+
RS485-A
RS485-B
GND
Красный
Оранж./Роз.
Желтый
Черный
Прибор 4
24V+
RS485-A
RS485-B
GND
Красный
Оранж./Роз.
Желтый
Черный
Примечание: каждый из приборов может быть подключен к отдель-
ному адаптеру питания, также можно организовать подключение всех
приборов к одному и тому же адаптеру питания.
7. Протокол связи (MODBUS RTU)
7.1 Формат передачи данных
Формат по умолчанию:
Скорость передачи данных: 9600;
Битность данных: 8;
Стоповый-бит: 1;
Бит четности: N.
Эти и прочие параметры могут быть заданы в соответствии с пунктом
5.2.2 (настройка формата передачи данных).
