опережения подачи сварочной проволоки относительно момента включения лазерного

луча. Такая компенсация может использоваться совместно с функцией отвода.

5. Максимальная температура порогового уровня сигнала тревоги равна +70 °C. Если

задать параметру «Temperature alarm threshold» нулевое значение, сигнал тревоги по

температуре не будет подаваться.

6. Диапазон коэффициента коррекции сканирования: 0,01-4, при этом соотношение

ширины целевой линии к ширине линии измерения обычно равно 1,25.

7. Смещение центра лазерного луча возможно в диапазоне от -3 мм до +3 мм.

Уменьшение значения параметра смещения приводит к отклонению лазерного луча

влево, а увеличение

—

к отклонению вправо.

8. Для сигнала уровня тревоги используется пороговое значение по умолчанию.

Пороговое значение защитной тревоги можно настроить с учетом подходящего уровня.

9. Параметр Spot welding duration [Длительность точечной сварки] позволяет задать

продолжительность воздействия лазерного луча на свариваемые поверхности после

нажатия кнопки на сварочном пистолете. Даже после отжатия этой кнопки излучение

лазерного луча продолжится до истечения заданного времени (эта функция доступна для

версии 3.3).

10. Параметр Spot welding interval [Интервал точечной сварки] позволяет задать интервал

времени между двумя точечными сварками после нажатия кнопки сварочного пистолета

(эта возможность доступна для версии 3.3).

11. Нажмите кнопку Help [Справка], расположенную в верхнем правом углу окна, чтобы

ознакомиться с дополнительной информацией о параметрах.

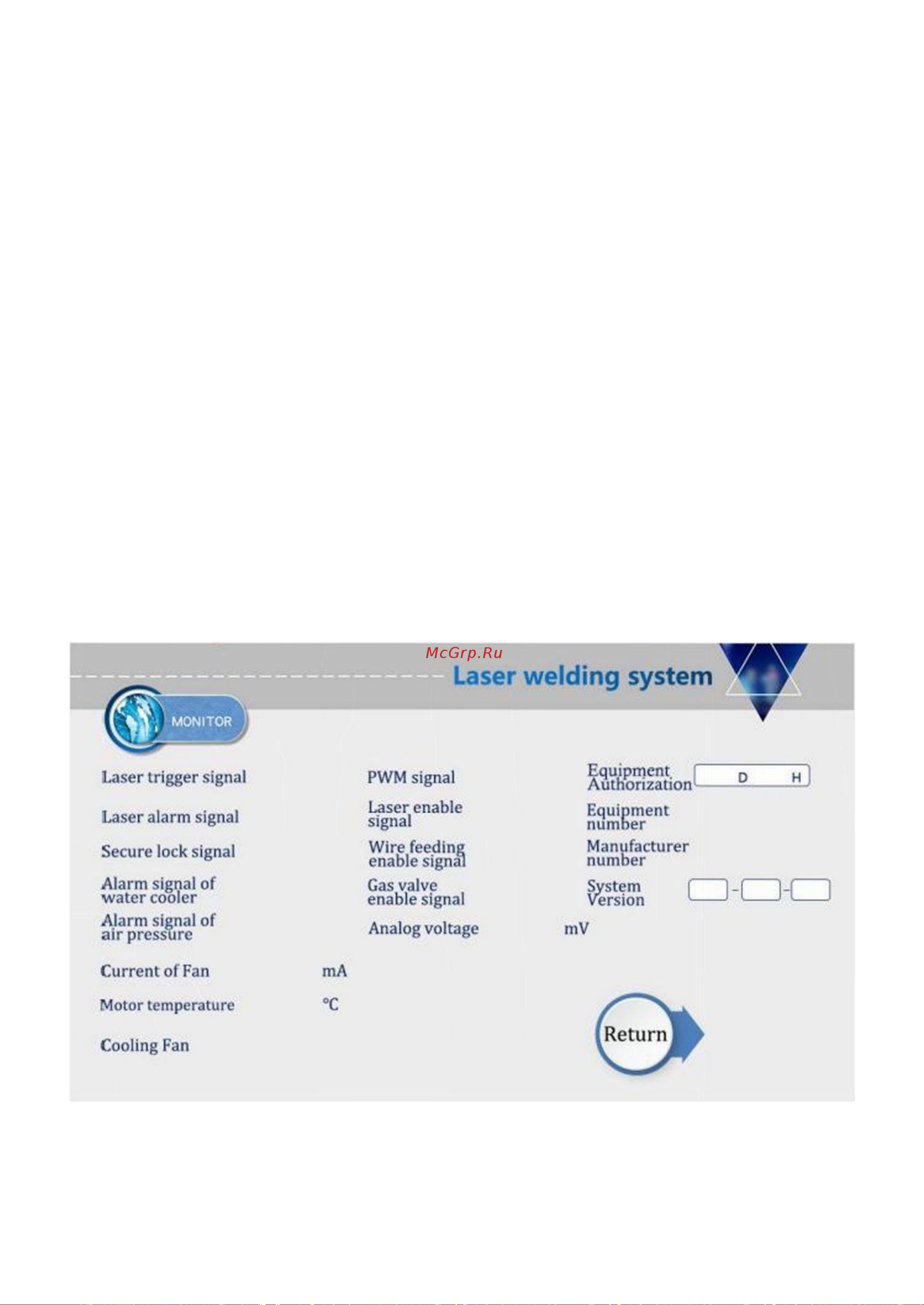

3.1.4. Главное окно мониторинга рабочих параметров
