Инструкция по применению

Лазерный уровень GREENLINER 3-360/В

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕ-

НИЯ, НЕ ВЛИЯЮЩИЕ НА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, В КОН-

СТРУКЦИЮ, ВНЕШНИЙ ВИД И КОМПЛЕКТАЦИЮ БЕЗ УВЕДОМЛЕНИЯ

ПРИМЕНЕНИЕ

Лазерный уровень GREENLINER 3-360/В предназначен для проверки гори-

зонтальности и вертикальности расположения поверхностей элементов

строительных конструкций, а так же для переноса угла наклона детали

конструкции на аналогичные детали при производстве строительно-мон-

тажных работ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Лазерный луч .............................................. горизонтальная линия 360°

2 вертикальные линии 360°

Лазерные излучатели ............................

3 лазерных диода с длинной

волны лазерного излучения 520 нм

Класс лазера ................................................. Класс 2

Точность ......................................................... ±3мм/10м

Диапазон самовыравнивания ........... ±4°

Рабочий диапазон

(с приемником/без приемника)* ...... 70/40 м

Источник питания ..................................

Li-ion аккум. / блок питания 5В

Резьба под штатив .................................... 1/4”

Рабочий диапазон температур .......... -10°C +50°C

Вес ....................................................................... 0, 52 кг

Степень защиты ........................................... IP 54

*зависит от освещения

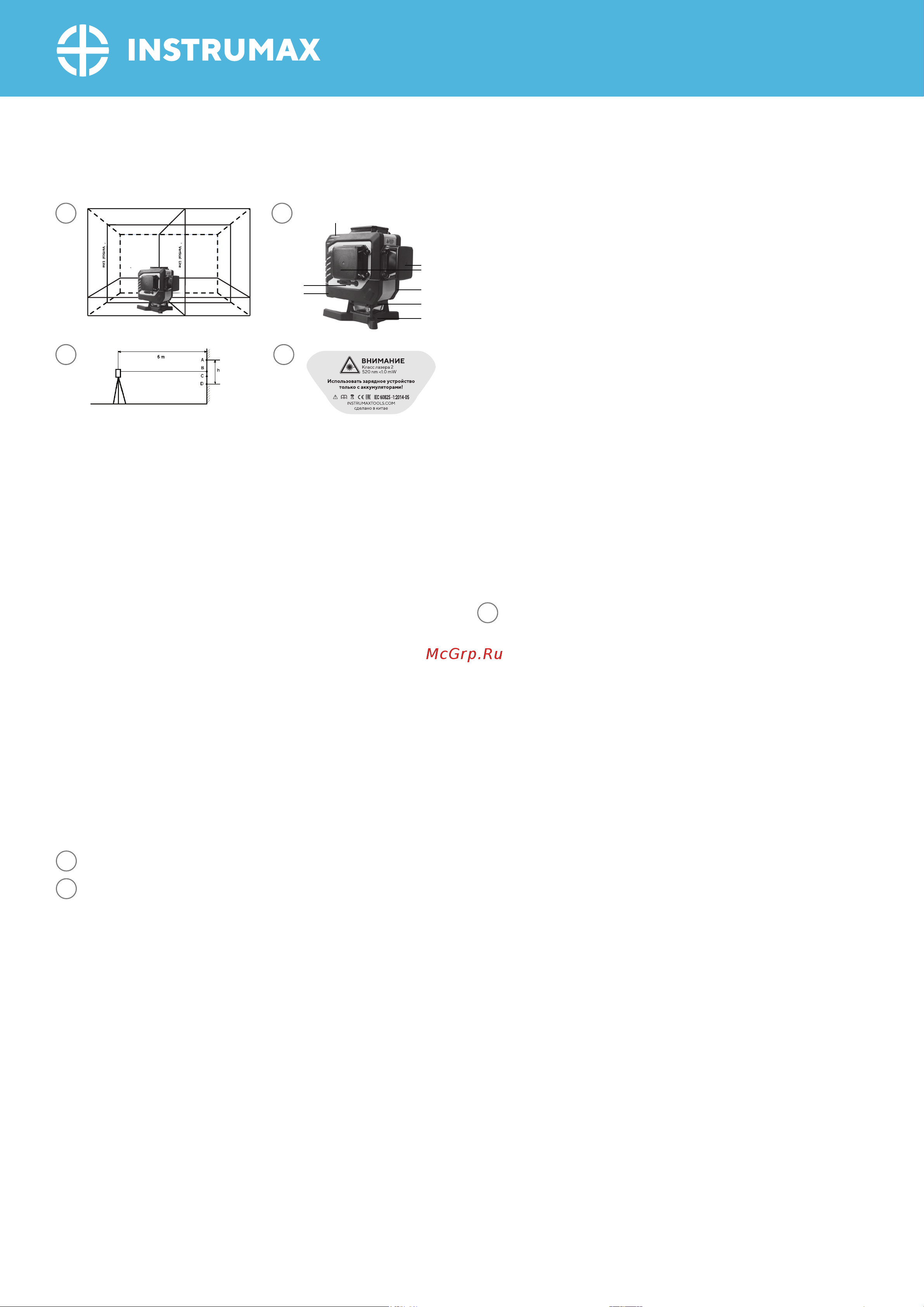

ЛАЗЕРНЫЕ ЛИНИИ

СВОЙСТВА

1. Панель управления: кнопка включения вертикальных линий (V) / ре-

жим работы под наклоном, кнопка включения горизонтальной линии (Н)

/ режима работы с приемником.

2. Вертикальные окна лазера

3. Ручка блокировки маятника (ON/OFF)

4. Окно горизонтального лазера

5. Резьба 1/4’’

6. Батарейный отсек

7. Разъем для подключения блока питания

ИСПОЛЬЗОВАНИЕ ЛАЗЕРНОГО УРОВНЯ

GREENLINER 3-360/В - это надежный, удобный лазерный уровень. Этот

уровень станет незаменимым для вас на многие годы.

1. Перед использованием откройте крышку батарейного отсека. Соблю-

дая полярность, вставьте батарейки / аккумулятор в батарейный отсек,

затем закройте крышку.

Внимание! Никогда не подключайте зарядное устройство при ис-

пользовании неперезаряжаемых батарей. При подключении за-

рядного устройства не оставляйте лазерный уровень без присмо-

тра. Параметры зарядного устройства должны соответствовать

параметрам бытовой электросети и иметь выходное напряжение

не более 5 В.

2. Установите ручку (3) в положение (значок замок открыт), горизонталь-

3 4

ный луч включится. Если ручка находится в положении (значок замок от-

крыт) - лазерный уровень включен и маятник в свободном положении.

Положение ручки (3) (значок замок закрыт) означает, что лазерный уро-

вень выключен и маятник заблокирован. Если лазерный уровень уста-

новлен с превышением диапазона самовыравнивания зазвучит звуко-

вой сигнал, лазерные линии будут моргать 1 раз в секунду.

3. Для экономии заряда батарей включайте только необходимые для

работы лазерные лучи. Нажмите на кнопку (Н) один раз — выключится

нижний горизонтальный луч. Нажмите кнопку (Н) еще раз – выключится

горизонтальный луч.

4. Нажмите на кнопку (V) один раз — включатся фронтальный вертикаль-

ный луч. Нажмите на кнопку (V) еще раз - включатся боковой вертикаль-

ный лазерный луч. Нажмите на кнопку (V) еще раз - включатся два вер-

тикальных лазерных луча. Нажмите кнопку (V) еще раз – выключатся все

вертикальные лучи.

5. Нажмите и удерживайте более 3 секунд кнопку (V) что бы включить ре-

жим работы под наклоном (отключится звуковая сигнализация, загорит-

ся индикатор над кнопкой). В этом режиме лазерный луч будет моргать

1 раз в 5 секунд. Для выключения режим работы под наклоном нажмите

и удерживайте более 3 секунд кнопку (V) - включится звуковая сигнализа-

ция, погаснет индикатор над кнопкой.

6. Нажмите и удерживайте более 3 секунд кнопку (Н). Лазерный уровень

начнет работать в режиме работы с приемником - загорится индикатор

над кнопкой (Н). Для работы в этом режиме используйте приемник лазер-

ного луча. Используйте приемник согласно его инструкции по примене-

нию. Для выключения режима работы с приемником нажмите и удержи-

вайте более 3 секунд кнопку (Н) – погаснет индикатор над кнопкой.

ПРОВЕРКА ТОЧНОСТИ ЛАЗЕРНОГО УРОВНЯ

Установите лазерный уровень на штатив в 5 м от стены так, чтобы гори-

зонтальный лазерный луч был направлен к стене. Включите питание и

дождитесь завершения процесса самовыравнивания.

Пометьте на стене буквой А точку соприкосновения лазерного луча со

стеной. Поворачивая лазерный уровень на 90° соответствующим обра-

зом, пометьте на стене точки В, С, D. Измерьте расстояние “h” между выс-

шей и низшей точками (для примера на рисунке это точки А и D).

Если “h” ≤ 6 мм, то точность измерений хорошая. Если “h” превышает 6

мм, обратитесь в сервисный центр.

ПРОВЕРКА ТОЧНОСТИ ВЕРТИКАЛЬНОГО ЛУЧА

Установить лазерный уровень на расстоянии приблизительно 5м от сте-

ны. Укрепить на стене отвес со шнуром длиной около 2,5м. Включите ла-

зерный уровень и направьте вертикальную линию на отвес со шнуром.

Точность линии находится в допустимых пределах, если отклонение

вертикальной линии (сверху или снизу) не превышает половину значе-

ния характеристики „точность” (+/-3мм на 10м). Если точность лазерного

уровня не соответствует заявленной, необходимо обратиться в автори-

зованный сервисный центр.

Примечание: Из-за особенности конструкции лазерного излучателя до-

пускается неоднородность и различная интенсивность яркости лазерно-

го луча по периметру в различных условиях освещенности. Неоднород-

ность лазерного луча: лазерные блики, но середина луча определяется.

Различная яркость лазерного луча: отличие интенсивности до 50%.

УХОД ЗА УСТРОЙСТВОМ

Пожалуйста, бережно обращайтесь с лазерным уровнем. После исполь-

зования протирайте лазерный уровень мягкой тряпкой. При необходи-

мости смочите тряпку водой.

Если лазерный уровень влажный, осторожно вытрите его на сухо.

Примечание: Во время транспортировки переключатель вкл./выкл. дол-

жен быть установлен в положение «Выкл.»- иначе при транспортировке

настройки прибора могут быть «сбиты». Относитесь внимательно к акку-

ратной транспортировке лазерного уровня — это позволит выполнять

качествено поставленные задачи в будущем и пользоваться лазерным

уровнем долго и успешно.

GREENLINER 3-360/В

360

360 Horizontal Line
