QBiG RED

Руководство по эксплуатации

Лазерный уровень

INSTRUMAX QBiG RED

Применение лазерного уровня

Лазерный уровень QBIG RED предназначен для проверки горизонтальности

и вертикальности расположения поверхностей элементов строительных

конструкций, а так же для переноса угла наклона детали конструкции на

аналогичные детали при производстве строительно-монтажных работ.

Технические данные

Лазерные излучатели 635 нм, <1 мВт

Класс лазера 2

Точность ±2мм/10м

Диапазон самовыравнивания ±4°

Рабочий диапазон без приемника 10 метров*

Источник питания 3 х ААА батарейки

Резьба под штатив 1/4"

Рабочий диапазон температур -10°С ~ +35°С

Вес 220 гр

Размеры 68х68х73 мм

*Зависит от освещенности

Функциональные характеристики лазерного уровня

1. Лазерный уровень предназначен для работ внутри помещений.

2. Компенсатор для быстрого самовыравнивания работает в диапазоне

до ±4°.

3. При отклонении лазерного уровня от горизонтальной плоскости

включается сигнализация (мигание излучателей).

4. Компенсатор блокируется автоматически при выключении питания.

Это защищает его от повреждений во время транспортировки.

Лазерные линии

Cвойства

1. Окно вертикального и горизонтального излучателя

2. Батарейный отсек

3. Ручка фиксатора (блокировка компенсатора)

Горизонталь

Вертикаль

Использование лазерного уровня

Откройте крышку батарейного отсека. Вставьте 3 алкалиновые батарейки.

Соблюдайте полярность. Закройте крышку батарейного отсека. Установите

лазерный уровень на пол или на штатив. Если вы используете штатив,

установите основание лазерного уровня на штатив и вкрутите винт

штатива в центровочное отверстие. Включите уровень, переведя ручку

фиксатора вниз. Для выключения переведите ручку фиксатора вверх.

Если при включении лазерного уровня моргают лазерные проекции - это

значит, что отклонение лазерного уровня от горизонтальной плоскости

более ±4°. Выровняйте лазерный уровень для начала разметки. Лазерный

уровень может проецировать вертикальную и горизонтальную линии.

При ярком освещении, если луч плохо видно, можно воспользоваться

лазерными очками (не входят в комплект лазерного уровня).

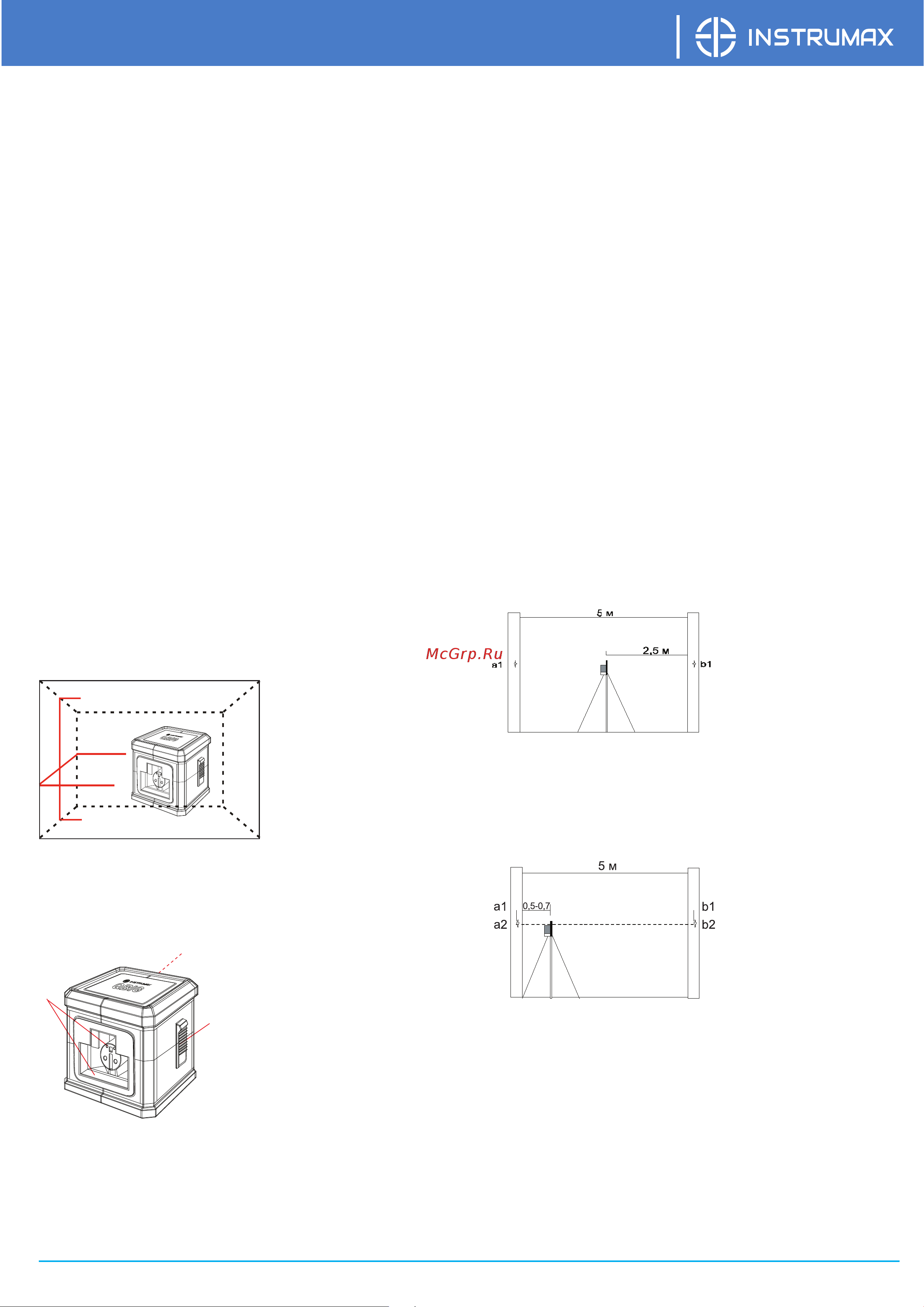

Проверка точности лазерного уровня

Проверка точности лазерного уровня (наклон плоскости)

Установите лазерный уровень точно посередине между двух стен,

находящихся приблизительно на расстоянии 5м друг от друга. Включите

лазерный уровень. Отметьте на стене точку, указанную лазерным крестом.

Поверните лазерный уровень на 180° и снова отметьте точку, указанную

лазерным крестом. Установите лазерный уровень на расстоянии 0,5-0,7 м

от стены и нанесите , как указано выше, те же отметки. Если разность {а1-а2}

и {b1-b2} не отличаются друг от друга более, чем на величину “точность”,

заявленную в технических характеристиках, точность вашего лазерного

уровня в допустимых пределах.

Пример: при проведении проверки лазерного уровня разница: {а1-а2} = 5

мм и {b1-b2} = 7 мм. Таким образом, полученная погрешность лазерного

уровня: {b1-b2}-{а1-а2}=7-5=2 мм.

Теперь вы можете сравнить полученную погрешность с величиной

погрешности, заданнной производителем. Если точность лазерного уровня

не соответствует заявленной, необходимо обратиться в авторизованный

сервисный центр.

WWW.INSTRUMAXTOOLS.COM
