исправна или выработала ресурс, канат загрязнен, превышен максимально

допустимый вес груза).

· При волочении/подтягивании груза, канат должен входить в МТМ строго по его оси

без загибов (см. Рис 6).

· Если при подъеме или волочении/подтягивании груза канат не проходит по прямой,

необходимо использовать направляющий блок (см. Рис 6).

· Грузоподъемность механизма можно значительным образом увеличить, используя

сложный блок. При этом усилия оператора остаются прежними. (см. Примеры: рис.4

и рис.5). Такое увеличение мощности зависит от КПД блоков. Диаметр используемых

блоков должен превосходить диаметр троса, как минимум, в 15 раз.

· При подъеме/спуске вес поднимаемого/спускаемого груза должен быть на 1/3

меньше, указанной максимальной грузоподъемности (на паспортной табличке). Это

необходимо для обеспечения безопасности работ, так как МТМ не оборудован

дополнительным страховочным тормозом.

· Во избежание превышения усилия на поднимающий рычаг, поднимающий рычаг

оснащен срезными штифтами. При срезании штифта груз будет неподвижно

зафиксирован (при превышении максимально допустимого веса на подъеме,

возможно проскальзывание каната и самопроизвольное опускание груза), в этом

случае необходимо опустить груз на землю. ЗАМЕНЯТЬ ШТИФТ ПРИ ПОДВЕШЕННОМ

ГРУЗЕ СТРОГО ЗАПРЕЩЕНО! Запрещено использовать не штатные срезные штифты,

это может привести к аварии оборудования и несчастному случаю.

· Запрещено одновременно нажимать поднимающий и опускающий рычаги. Не

нажимайте ослабляющий рычаг во время поднятия/опускания груза

· Внимательно рассчитывайте высоту подъема/спуска. Всегда оставляйте в запасе не

менее 1 метра каната со стороны якорного болта!

· Перед использованием и после проведения работ обязательно проводите осмотр,

чистку МТМ и каната.

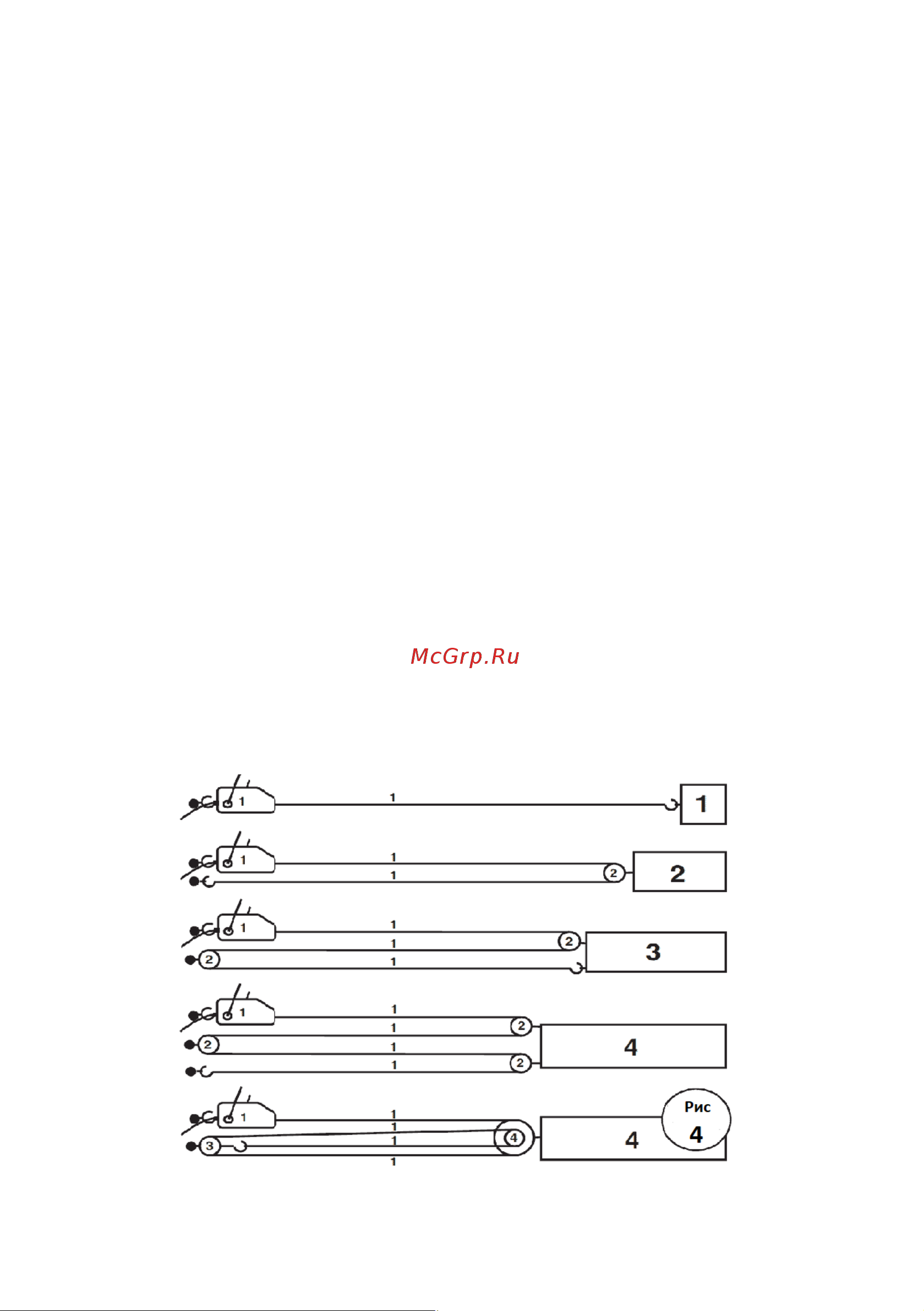

Рисунок 4. Использование блока.
