Таблица 1. Технические характеристики.

Грузоподъемность, т.

0,25

0,45

0,8

1,1

Длинна каната/ ленты, м. 10/10 10/10 10/10 10/10

Диаметр каната/ размер

ленты, мм.

4,2/ 0,7*50 4,5/ 0,9*50 4,8/ 0,9*50 5/ 1*50

Передаточное число 3,1:1 4,1:1 4,5:1 4,1:1 /8:1

Тип передачи Шестерная Шестерная Шестерная Шестерная

Вес с канатом/лентой, кг. 2,6/ 2,3 3,5 /3 4,75/ 4,25 5,5 /5,5

Г р

а а

б з

а м

р е

и р

т ы

мм.

A 235 240 255 260

B 50 53 55 52

C 160 180 210 210

D 82 89 99 101

E 153 188 205 250

F 118 150 168 185

G 28,5 28,5 28,5 28,5

H 100 100 100 100

Лебедка грузоподъемностью 1,1т. имеет две скорости.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

Ручная лебедка состоит из канатного барабана, редуктора подъема, рукоятки,

корпуса (рамы), несущего узлы лебедки, стального каната или ленты и крюковой

подвески. Лебедка управляется вручную с помощью рукоятки, которой совершают

круговое движение. Лебедка имеет стопорный храповый механизм, предотвращающий

самопроизвольное опускание поднятого груза. Если поднимаемый груз и лебедка

расположены на одном уровне, то для подъема груза лебедку необходимо

доукомплектовать блоком, который крепится сверху над грузом. Рисунок 2

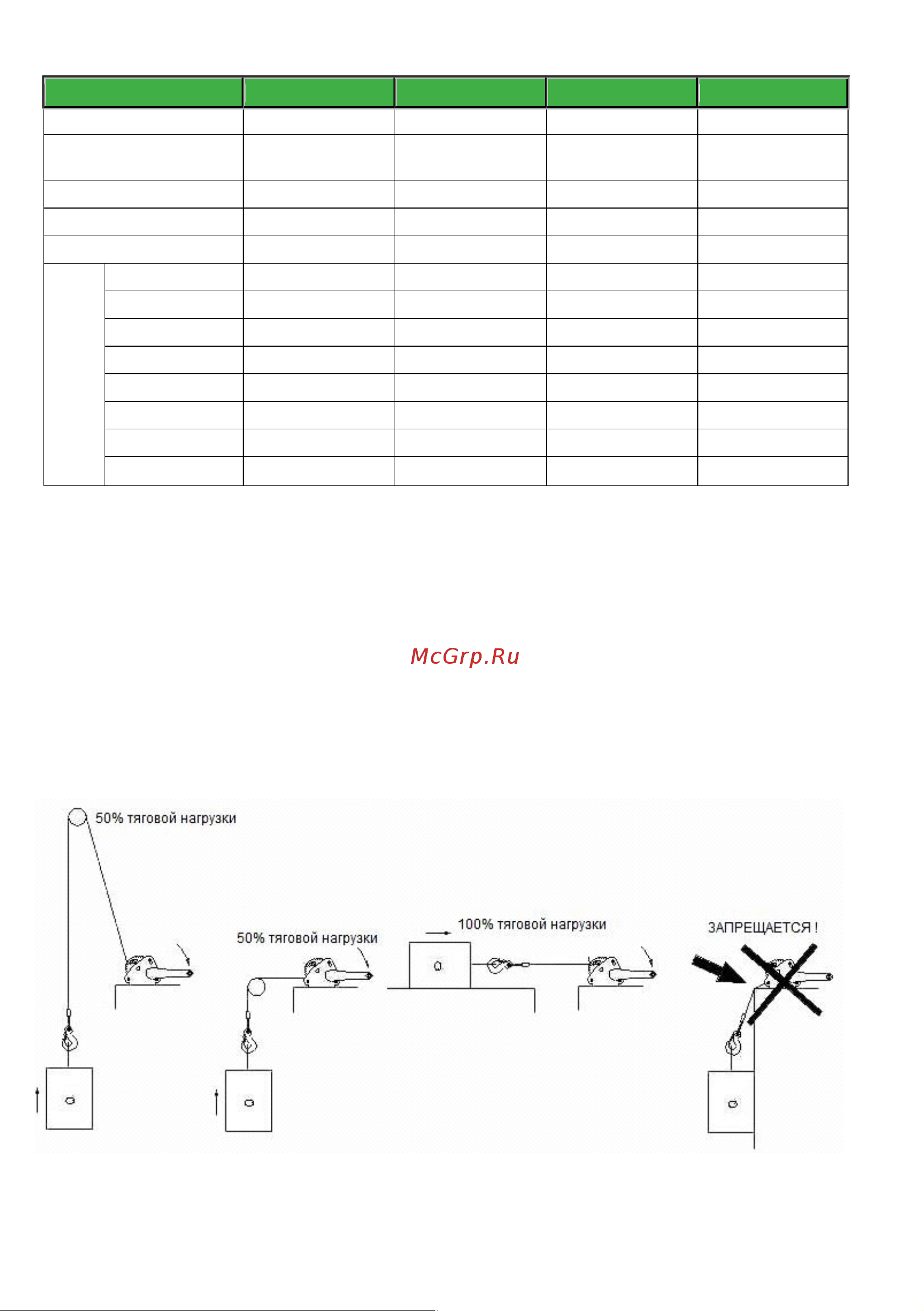

Рисунок 2. Принцип работы лебедки.
