A

10

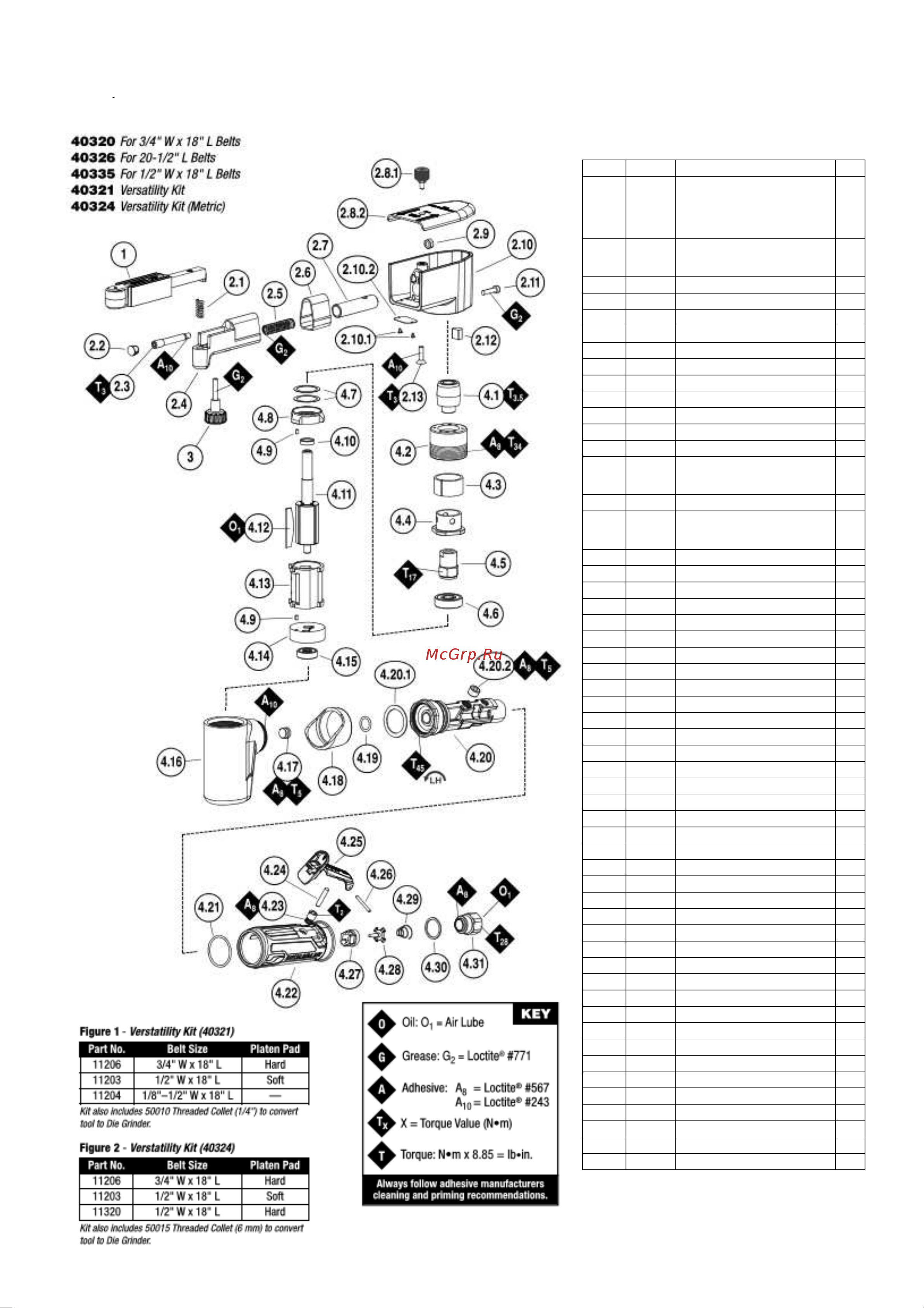

Модели

НОМЕР АРТИКУЛ

Описание КОЛ.

1

11206

11287

11203

См.рис.1

См.рис.2

КОНСОЛЬ - 40320

КОНСОЛЬ - 40326

КОНСОЛЬ - 40335

УНИВЕРСАЛЬНЫЙ НАБОР - 40321

УНИВЕРСАЛЬНЫЙ НАБОР - 40324

AR

2

15355

15371

15370

КОРПУС В СБОРЕ - 40320/21/24

КОРПУС В СБОРЕ - 40326

КОРПУС В СБОРЕ - 40335

1

2,1 11040 ПРУЖИНА 1

2,2 96334 ШТУЦЕР 1

2,3 15308 НАПРАВЛЯЮЩИЙ ШТОК 1

2,4 15306 ТОРСИОННЫЙ РЫЧАГ 1

2,5 95426 ПРУЖИНА 1

2,6 15309 ПЫЛЕЗАЩИТА 1

2,7 15307 ТОРСИОННЫЙ ВАЛ 1

2,8 15312 ЗАЩИТНЫЙ КОЖУХ В СБОРЕ 1

2.8.1 15329 ВИНТ 1

2.8.2 15310 КРЫШКА ЗАЩИТНОГО КОЖУХА 1

2,9 96335 ГАЙКА 1

2,10

15354

15363

15365

КОРПУС - 40320/21/24

КОРПУС - 40335

КОРПУС- 40326

1

1.10.2 95442 ВИНТ 2

2.10.2

15353

15361

15362

БИРКА - 40320/21/24

БИРКА - 40335

БИРКА - 40326

1

2,11 95311 ВИНТ 1

2,12 40029 БЛОКИРОВОЧНАЯ ШПОНКА 1

2,13 95217 ВИНТ 1

3 95218 РЕГУЛИРОВОЧНЫЙ ВИНТ 1

4 05029 МОТОР В СБОРЕ 1

4,1 40375 ПРИВОДНОЙ РОЛИК 1

4,2 04087 СТОПОРНОЕ КОЛЬЦО 1

4,3 04078 ФЕТРОВЫЙ ГЛУШИТЕЛЬ 1

4,4 04084 КОЛЬЦО РЕГУЛЯТОРА ВОЗДУХА 1

4,5 04081 ГАЙКА РОТОРА 1

4,6 01007 ПОДШИПНИК 1

4,7 01121 КАЛИБРОВОЧНЫЕ ПРОКЛАДКИ (3ШТ.)

1

4,8 01008 ПЕРЕДНЯЯ ПЛИТА ПОДШИПНИКА 1

4,9 50767 ШТИФТ 2

4,10 01010 ВТУЛКА 1

4,11 01120 РОТОР 1

4,12 01011 НАБОР ЛОПАСТЕЙ (4ШТ.) 1

4,13 01013 ЦИЛИНДЕР 1

4,14 01014 ПЕРЕДНЯЯ ПЛИТА ПОДШИПНИКА 1

4,15 01015 ПОДШИПНИК 1

4,16 01447 КОРПУС МОТОРА 1

4,17 01437 ШТУЦЕР 1

4,18 01558 ХОМУТ 1

4,19 95523 КОЛЬЦО 1

4,20 45309 КОРПУС ДРОССЕЛЯ В СБОРЕ 1

4.20.1 01548 ПРОКЛАДКА 1

4.20.2 01437 ЗАГЛУШКА 1

4,21 96077 КОЛЬЦО 1

4,22 09615 РУКАВ 1

4,23 45315 ВТУЛКА 1

4,24 97045 ШТИФТ 1

4,25 45263 РЫЧАГ ДРОССЕЛЯ В СБОРЕ 1

4,26 97060 ШТИФТ 1

4,27 45310 УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА 1

4,28 58365 ВПУСКНОЙ КЛАПАН 1

4,29 01468 ПРУЖИНА 1

4,30 01564 ВТУЛКА 1

4,31 01494 ВПУСКНАЯ ВТУЛКА 1
