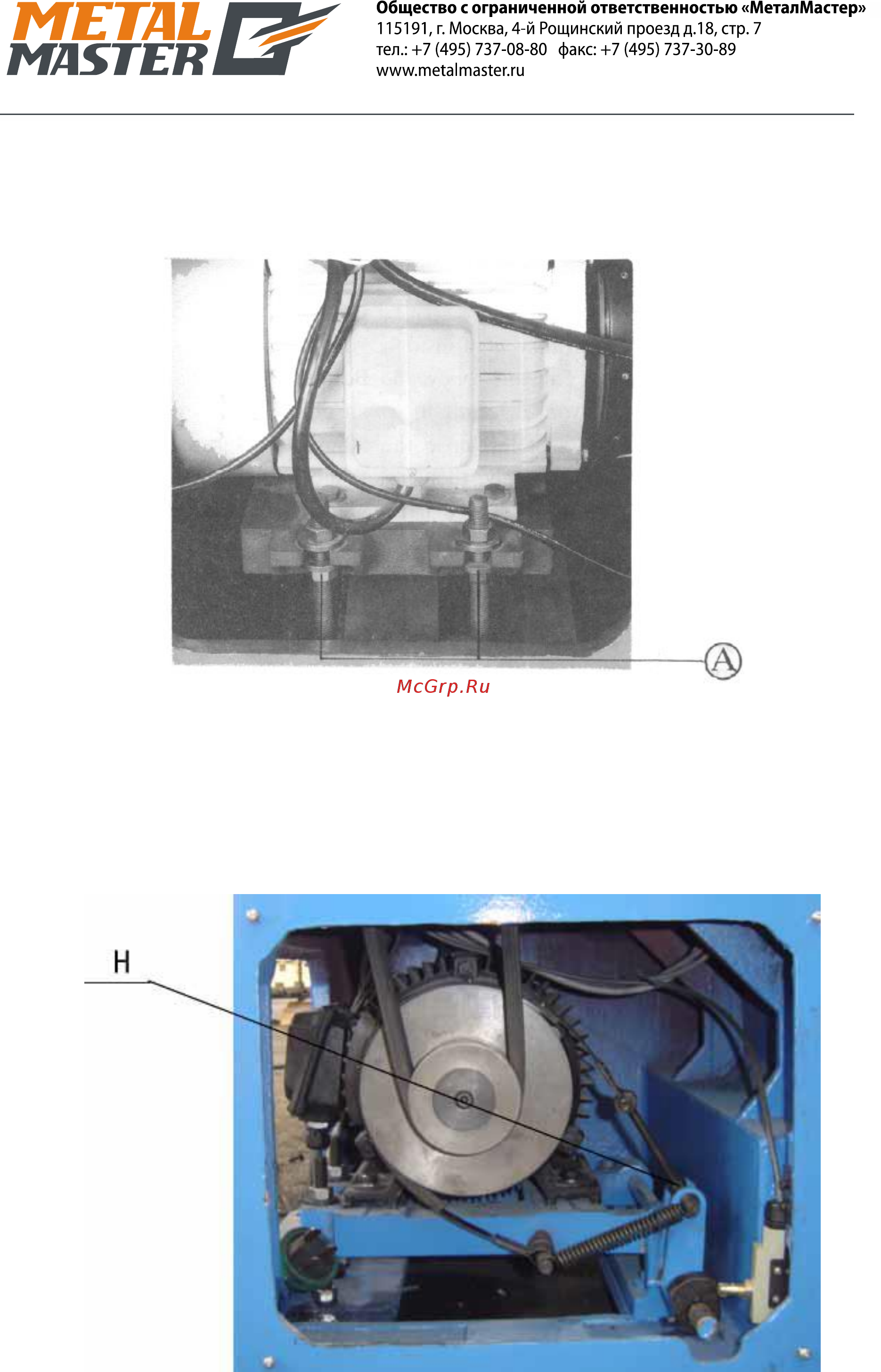

1) Откройте крышку с задней левой стороны токарного станка.
2) Ослабьте регулировочную гайку «A», опустите двигатель на подходящую высоту и
доведите ремень до правильного натяжения.
3) Туго затяните гайку.
Рисунок 7-5
7-6 Регулировка ремня педали тормоза
Износ тормозной колодки может привести к ослаблению натяжения тормозного ремня.
Отрегулируйте гайку «H» на тормозном ремне. Откройте боковую заднюю крышку, снимите
верхнюю гайку, протолкните нижнюю гайку в соответствующее положение, а для
завершения регулировки затяните эти две гайки. Установите боковую заднюю крышку.
Рисунок 7-6
