25
47
Левая направляющая пластина
ленточного полотна
1
116
Двигатель
1
48
Шарнир
1
117
Насос СОЖ
1
49
Седло цилиндра
1
118
Полка перемещения
1
50
Гайка цилиндра
1
120
Подшипник 6208
1
51
Ось цилиндра
1
121
Подшипник 32006
2
52
Кронштейн цилиндра
1
122
Подшипник 32009
1
53
Цилиндр тисков
1
123
Подшипник 32010
1
54
Задний держатель
1
124
Упорный прут
1
55
Круглое седло
1

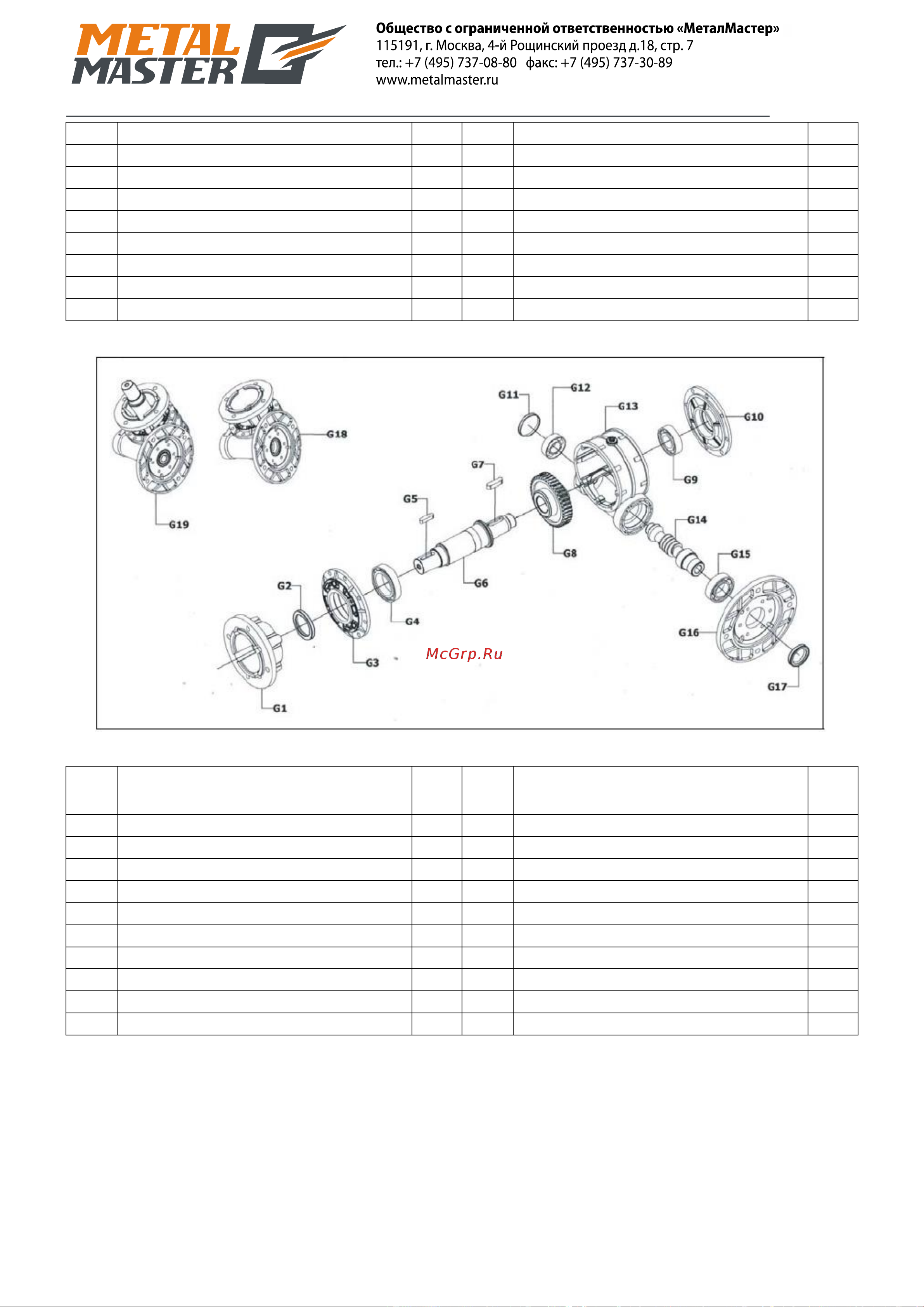

17. Редуктор в разобранном виде
17.1. Перечень деталей редуктора
Поз.
№:
Наименование детали
К-во
Поз.
№:
Наименование детали
К-во
G1
Передний фланец
1
G11
Масляное уплотнение 52x7
1
G2
Масляное уплотнение 50x65x8 мм
1
G12
Подшипник 6205
1
G3
Фланец
1
G13
Корпус редуктора
1
G4
Подшипник 6010
1
G14
Червячная передача
1
G5
Шпонка 8x8x35 мм
1
G15
Подшипник 6007
1
G6
Вал-шестерня
1
G16
Фланец
1
G7
Шпонка 10x10x40
1
G17
Масляное уплотнение 35x50x7 мм
1
G8
Трансмиссия
1
G18
Корпус редуктора
1
G9
Подшипник 6010
1
G19
Узел корпуса редуктора
1
G10
Крышка
1
1
