26

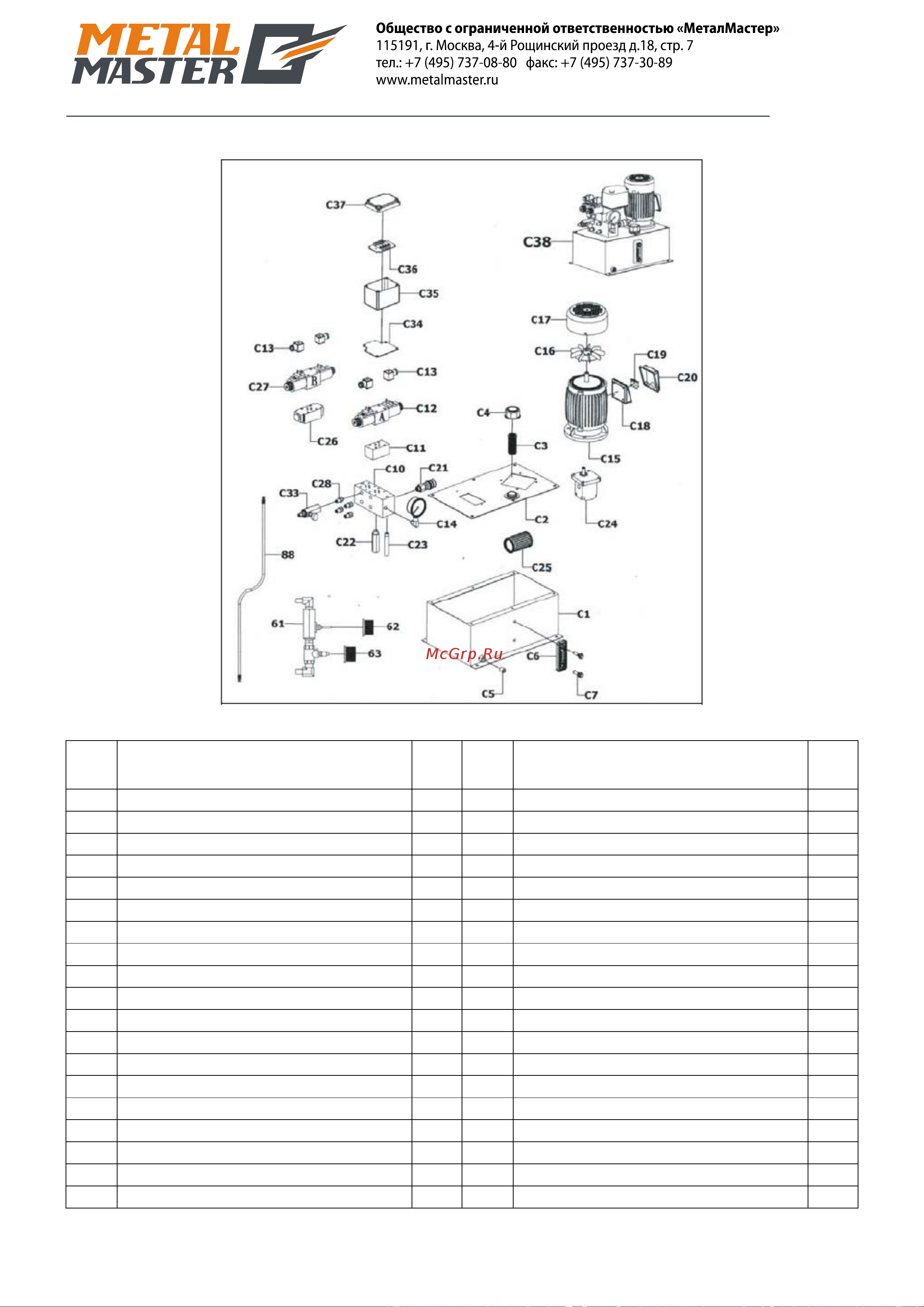

18. Гидравлический узел в разобранном виде
18.1. Перечень деталей гидравлического узла
Поз.
№:
Наименование детали
К-во
Поз.
№:
Наименование детали
К-во
C1
Гидравлический блок
1
C22
Обратный клапан
1
C2
Верхняя крышка
1
C23
Трубопровод в сборе
1
C3
Кожух фильтра
1
C24
Гидравлический насос
1
C4
Отверстие для заливки
1
C25
Гайка фильтра
1
C5
Болт отверстия спуска масла
1
C26
Обратный клапан
1
C6
Индикатор масла
1
C27
Клапан контроля низкого давления В
1
C7
Винт индикатора масла
2
C28
Соединительная ручка
4
C10
Клапанный блок
1
C33
Клапанный блок
1
C11
Обратный клапан
1
C34
Пластина
1
C12
Клапан контроля низкого давления А
1
C35
Блок предохранителей
1
C13
Заглушка соединения
4
C36
Печатная плата
1
C14
Манометр давления масла
1
C37
Кожух предохранителя
1
C15
Двигатель
1
C38
Гидравлический узел
1
C16
Вентилятор
1
61
Клапан регулировки масла
1
C17
Кожух вентилятора
1
62
Болт контура регулировки А
1
C18
Нижний кожух
1
63
Болт контура регулировки В (ВКЛ/ВЫКЛ)
1
C19
Планка соединительной линии
1
88
Трубопровод
5
C20
Верхний кожух двигателя
1
C21
Регулировочные болты
1
