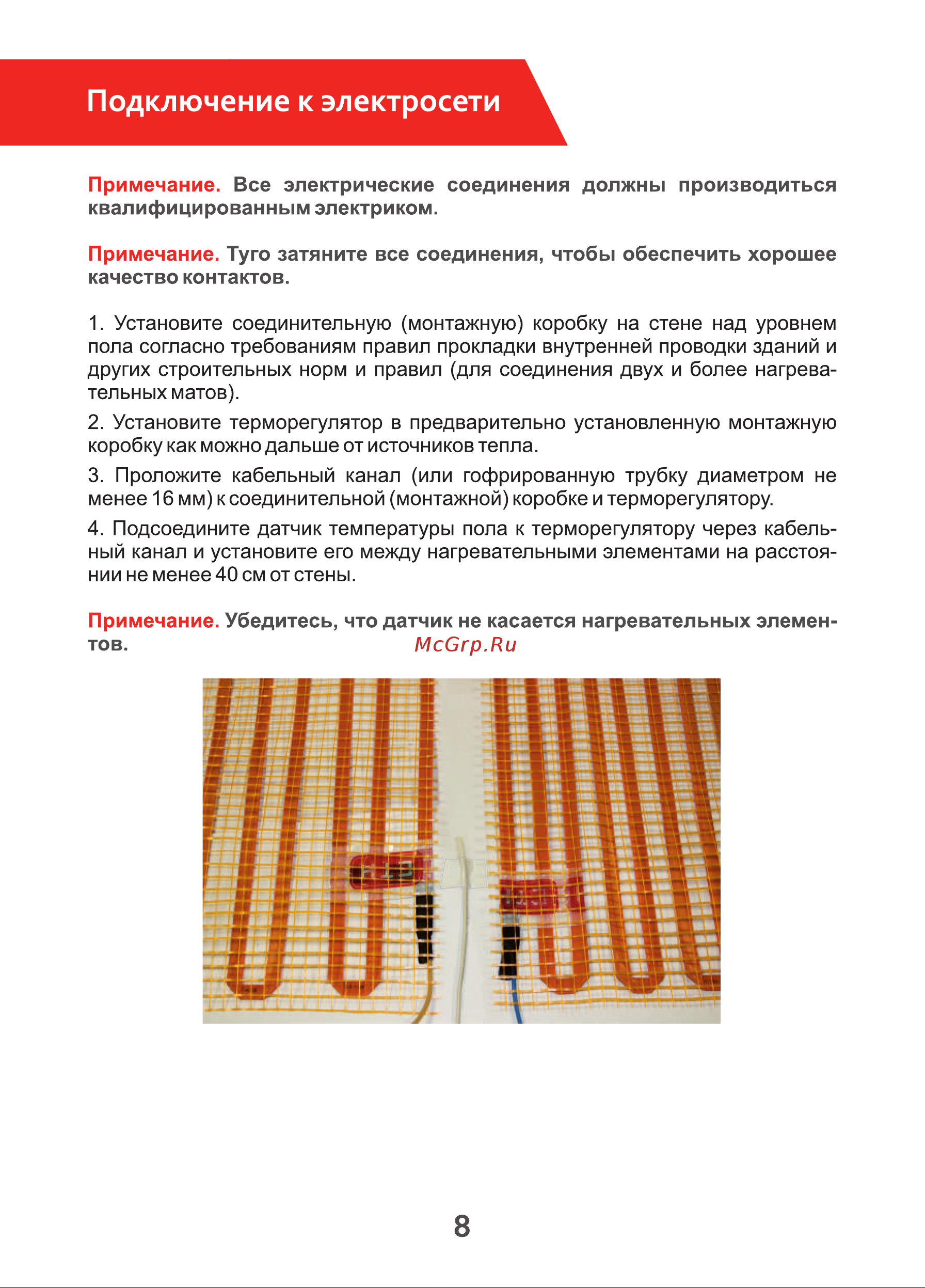

Подключение к электросети Примечание Все электрические соединения должны производиться квалифицированным электриком Примечание Туго затяните все соединения чтобы обеспечить хорошее качество контактов 1 Установите соединительную монтажную коробку на стене над уровнем пола согласно требованиям правил прокладки внутренней проводки зданий и других строительных норм и правил для соединения двух и более нагрева тельных матов 2 Установите терморегулятор в предварительно установленную монтажную коробку как можно дальше от источников тепла 3 Проложите кабельный канал или гофрированную трубку диаметром не менее 16 мм к соединительной монтажной коробке и терморегулятору 4 Подсоедините датчик температуры пола к терморегулятору через кабель ный канал и установите его между нагревательными элементами на расстоя нии не менее 40 см от стены Примечание Убедитесь что датчик не касается нагревательных элемен тов 8
