ВНИМАНИЕ! Во избежание поражения электрическим током перед началом всех работ

отключите электропитание. Все работы должны проводиться только квалифицированным

специалистом. Оборудование имеет I класс защиты от поражения электрическим током

и требует обязательного заземления.

Извлеките прожектор из упаковки и убедитесь в отсутствии механических повреждений.

Приобнаружении повреждений не пытайтесь включить прожектор. Сохраните упаковку

и свяжитесь с представителем торгового предприятия для осуществления гарантийных

обязательств.

ПРИМЕЧАНИЕ. Перед монтажом оборудования рекомендуется произвести тестовое

подключение инастройку всех модулей системы.

Для установки прожектор снабжен двумя опорно-поворотными креплениями, свободно

перемещаемыми вдоль корпуса. Установите прожектор, используя метизы согласно типу

монтажной поверхности.

Присоедините провода питания прожектора к обесточенной сети AC 230 В. Соблюдайте порядок

подключения проводов: желто-зеленый — PE, «заземление», коричневый — L, «фаза»; синий — N,

«ноль».

Допустимые схемы подключения показаны на рис. 1.

Вариант А показывает индивидуальное параллельное подключение прожекторов к питающему

кабелю. Максимальное количество прожекторов при таком подключении определяется сечением

кабеля и коммутационной аппаратурой.

Вариант Б показывает последовательно-параллельное подключение групп соединенных между

собой прожекторов к главному питающему кабелю. Максимальное количество последовательно

соединяемых в группу прожекторов указано в инструкциях к прожекторам. Общее подключаемое

количество определяется сечением главного кабеля и коммутационной аппаратурой.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

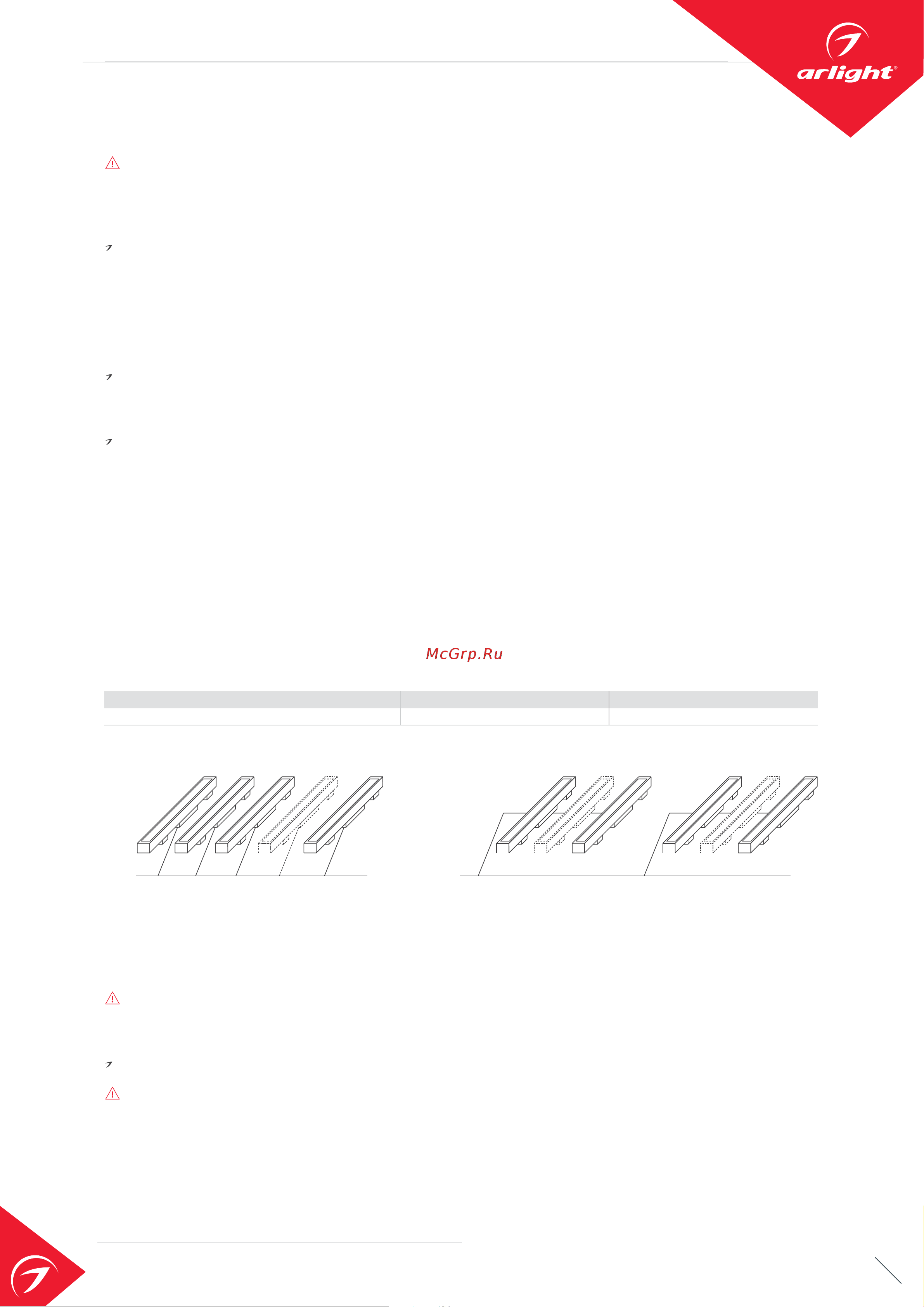

Рис. 1. Схемы подключения прожекторов (А — параллельное, Б — последовательно-параллельное)

ВНИМАНИЕ!

Убедитесь, что на выводном кабеле установлена и плотно закручена заглушка кабельного

соединения.

Включите питание прожекторов и проверьте их работу.

ВНИМАНИЕ!

Не допускается использовать светодиодный прожектор совместно с диммерами (регуляторами

освещения), включенными во входной цепи AC 230 В!

Модель AR-LINE-500 AR-LINE-1000

Максимальное количество прожекторов в группе 24 шт 12 шт

Более подробная информация

представлена на сайте arlight.ru

1 1N 1X X2

AC 230 В AC 230 В

А Б
