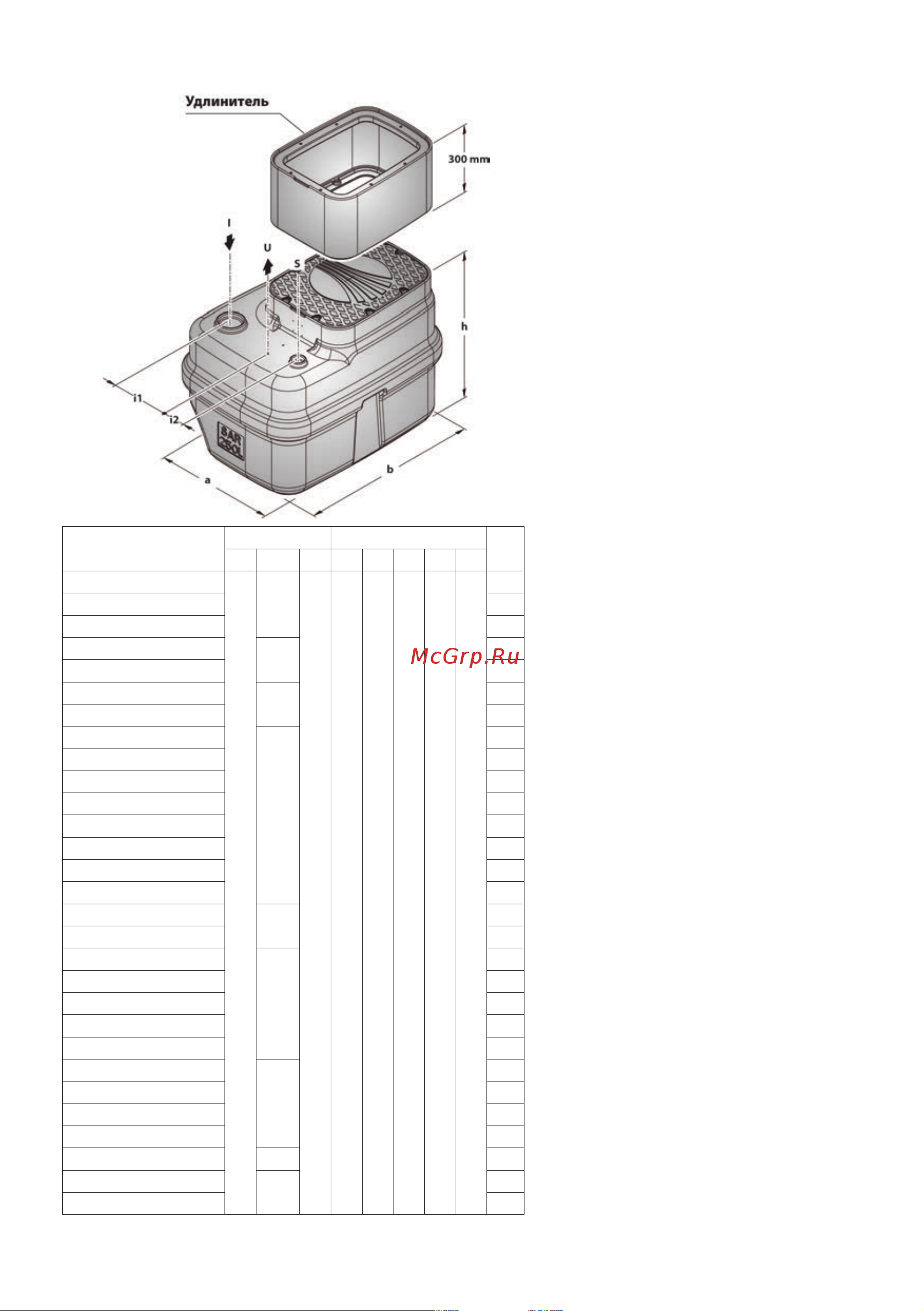

Патрубки Размеры, мм

кг

I U S a b h i1 i2

SAR 250-NKm2/1-GE

100

1/4’’

50 700 970 715 250 130

49,0

SAR 250-TOP MULTI 45,4

SAR 250-TOP 3 42,6

SAR 250-TOP 4

1/2’’

46,1

SAR 250-TOP 5 47,1

SAR 250-RXm2

1 1/4’’

41,8

SAR 250-RXm3 42,1

SAR 250-RXm4

1/2’’

48,7

SAR 250-RXm5 49,7

SAR 250-ZDm1A-E 47,5

SAR 250-ZDm1AR-E 47,8

SAR 250-Dm10 48,7

SAR 250-Dm15 50,7

SAR 250-Dm20 49,0

SAR 250-Dm30 51,0

SAR 250-TOP VORTEX

1 1/4’’

41,1

SAR 250-RXm3/20 42,3

SAR 250-RXm4/40

1 1/2’’

49,0

SAR 250-RXm5/40 50,0

SAR 250-ZXm1A/40 47,7

SAR 250-VXm10/35 49,3

SAR 250-VXm15/35 52,3

SAR 250-VXm10/50

2’’

49,9

SAR 250-VXm15/50 53,0

SAR 250-MCm10/50 50,1

SAR 250-MCm12/50 53,0

SAR 250-VXm10/35-I 1

1/2’’ 55,8

SAR 250-VXm10/50-I

2’’

55,6

SAR 250-MCm10/50-I 55,9

(1) при включении активирует функцию

AUTORITENUTA и не требуется включе-

ния сигнализации “alarm” при размыкании

GMIN.

5.3. Работа пульта с

выключенной функций

AUTORITENUTA

Контакт GMIN выполняет функцию

защиты от работы всухую, а насосы активи-

руются и отключаются контактами G1 и G2

(только при замкнутом контакте GMIN).

Замыкание контакта G1 активирует

попеременно насос P1 и P2, а замыкание

контакта G2 активирует второй насос (P2,

если работает P1, или наоборот).

Если на насосах имеются 2 провода

тепловой защиты обмотки, их следует

вывести на клемную колодку (2). При раз-

мыкании контакта тепловой защиты оста-

навливается работа двигателя, а на панели

управления загорается соответствующий

индикатор. Если встроенная тепловая за-

щита двигателя отсутствует, необходимо

замкнуть мостиком выходы T1 и T2.

6. УСТАНОВКА

И ВКЛЮЧЕНИЕ ПУЛЬТА

УПРАВЛЕНИЯ

ДЛЯ 2-х ОДНОФАЗНЫХ

НАСОСОВ

1. Закрепите пульт на стене при помо-

щи шурупов и дюбелей через отверстия в

коробке. Пульт должен быть установлен

в закрытом проветриваемом помещении,

в котором не должно быть пыли, кислот,

коррозийных и/или воспламеняющихся

газов. Температура окружающей среды

должна быть от +4°C до +40°C.

2. Подключите пульт к электропита-

нию в соответствии с прилагаемой схемой,

проверив соответствие параметров питания

для пульта и электронасоса (230 В ± 10%,

50-60 Гц).

3. Убедитесь в отсутствии посторонних

пластмассовых или металлических предме-

тов (например, кусочки медной проволоки,

обрезки пластмассы, пыль и т.п.) внутри

коробки и запитайте пульт. На передней

панели загорится зеленый индикатор «НА-

ПРЯЖЕНИЕ».
