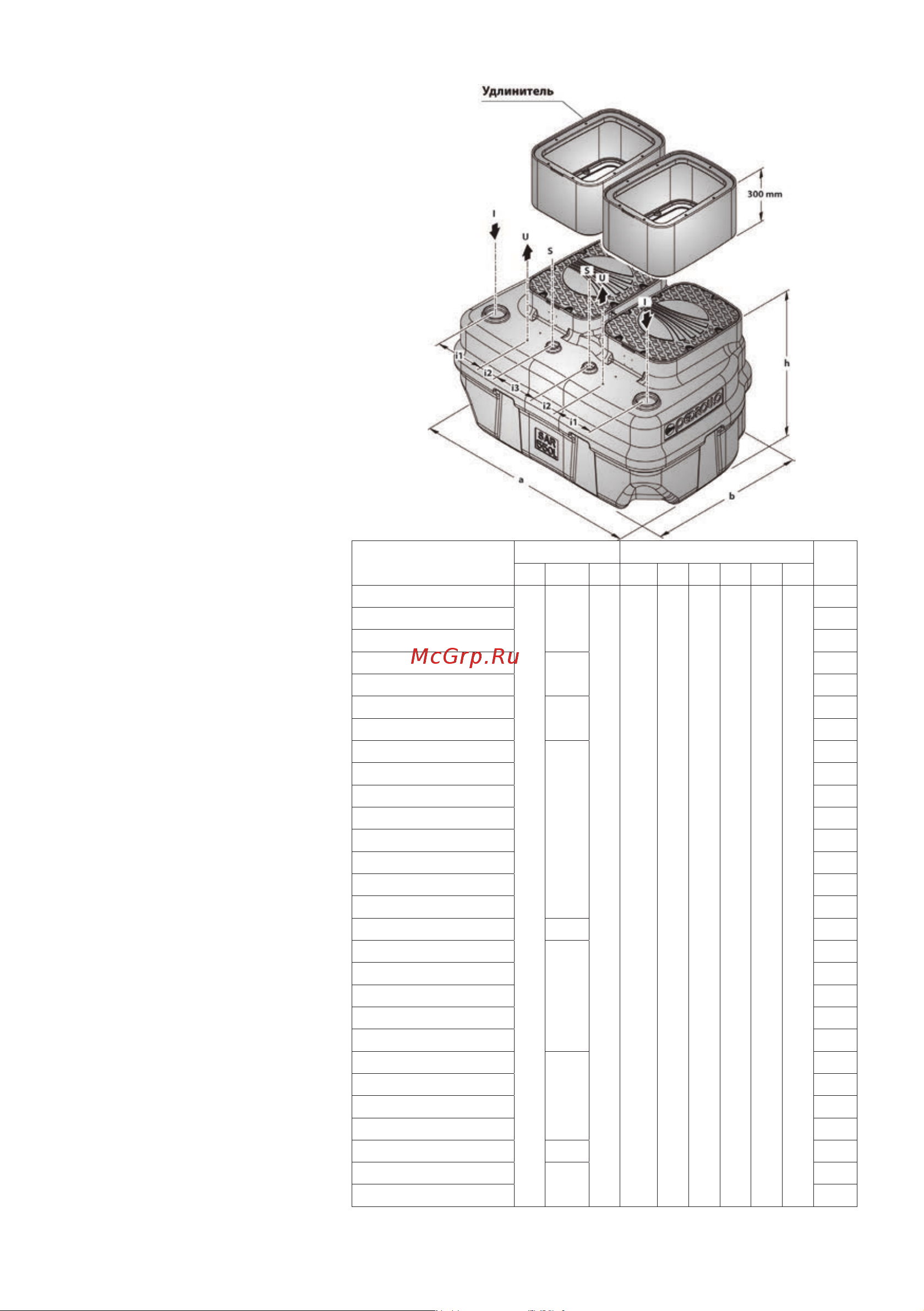

Патрубки Размеры, мм

кг

I U S a b h i1 i2 i3

SAR 550-NKm2/1

100

1 1/4’’

50

мм

1350 970 715 250 130 240

100,8

SAR 550-TOP MULTI 91,8

SAR 550-TOP 3 86,2

SAR 550-TOP 4

1 1/2’’

93,2

SAR 550-TOP 5 95,2

SAR 550-RXm2

1 1/4’’

84,6

SAR 550-RXm3 85,2

SAR 550-RXm4

1 1/2’’

98,4

SAR 550-RXm5 100,4

SAR 550-ZDm1A-E 96,0

SAR 550-ZDm1AR-E 96,6

SAR 550-Dm10 98,4

SAR 550-Dm15 102,4

SAR 550-Dm20 99,0

SAR 550-Dm30 103,0

SAR 550-RXm3/20 1 1/4’’ 85,6

SAR 550-RXm4/40

1 1/2’’

99,0

SAR 550-RXm5/40 101,0

SAR 550-ZXm1A/40 96,4

SAR 550-VXm10/35 99,6

SAR 550-VXm15/35 105,6

SAR 550-VXm10/50

2’’

100,8

SAR 550-VXm15/50 107,0

SAR 550-MCm10/50 101,2

SAR 550-MCm12/50 107,0

SAR 550-VXm10/35-I 1 1/2’’ 109,6

SAR 550-VXm10/50-I

2’’

109,2

SAR 550-MCm10/50-I 109,8

4. Отрегулируйте защиту от пере-

грузок в соответствии с инструкциями

следующего параграфа.

7. РЕГУЛИРОВКА ТОКА

СРАБАТЫВАНИЯ

ЗАЩИТЫ ОТ

ПЕРЕГРУЗОК

Пульт управления укомплектован

регулируемой электронной защитой,

которая позволяет обеспечить оп-

тимальные характеристики защиты

электронасоса путем задания соответ-

ствующей силы тока.

Для регулировки защиты дей-

ствуйте по следующей схеме:

- Проверьте переключатели (8) и

(9), которые должны быть включены,

чтобы обнулить запаздывание сраба-

тывания защиты по току.

- Поверните потенциометры (5)

по часовой стрелке, чтобы выставить

их на максимальное значение.

- Вручную включите насос P1 и

поверните против часовой стрелки

соответствующий потенциометр, пока

на передней панели пульта не заго-

рится красный индикатор «ЗАЩИТА

ДВИГАТЕЛЯ» и не выключится

двигатель.

- Увеличьте полученное таким

образом значение тока на 10—20%.

- Вручную включите насос P2 и

поверните против часовой стрелки

соответствующий потенциометр, пока

на передней панели пульта не заго-

рится красный индикатор «ЗАЩИТА

ДВИГАТЕЛЯ» и не выключится

двигатель.

- Увеличьте полученное таким

образом значение тока на 10—20%.

- Отключите переключатели (8)

и (9), если собираетесь задать запаз-

дывание порядка 5 сек. при срабаты-

вании защиты по току.

- Включите 2-3 раза насосы и

проверьте работу настроек.

Для обеспечения максимально

эффективной работы рекомендуется

периодически проверять работу пуль-

та и заданные значения.

Для возобновления работы пульта
