Руководство по эксплуатации

Автоматическая стреппинг-машина

Стр. 26

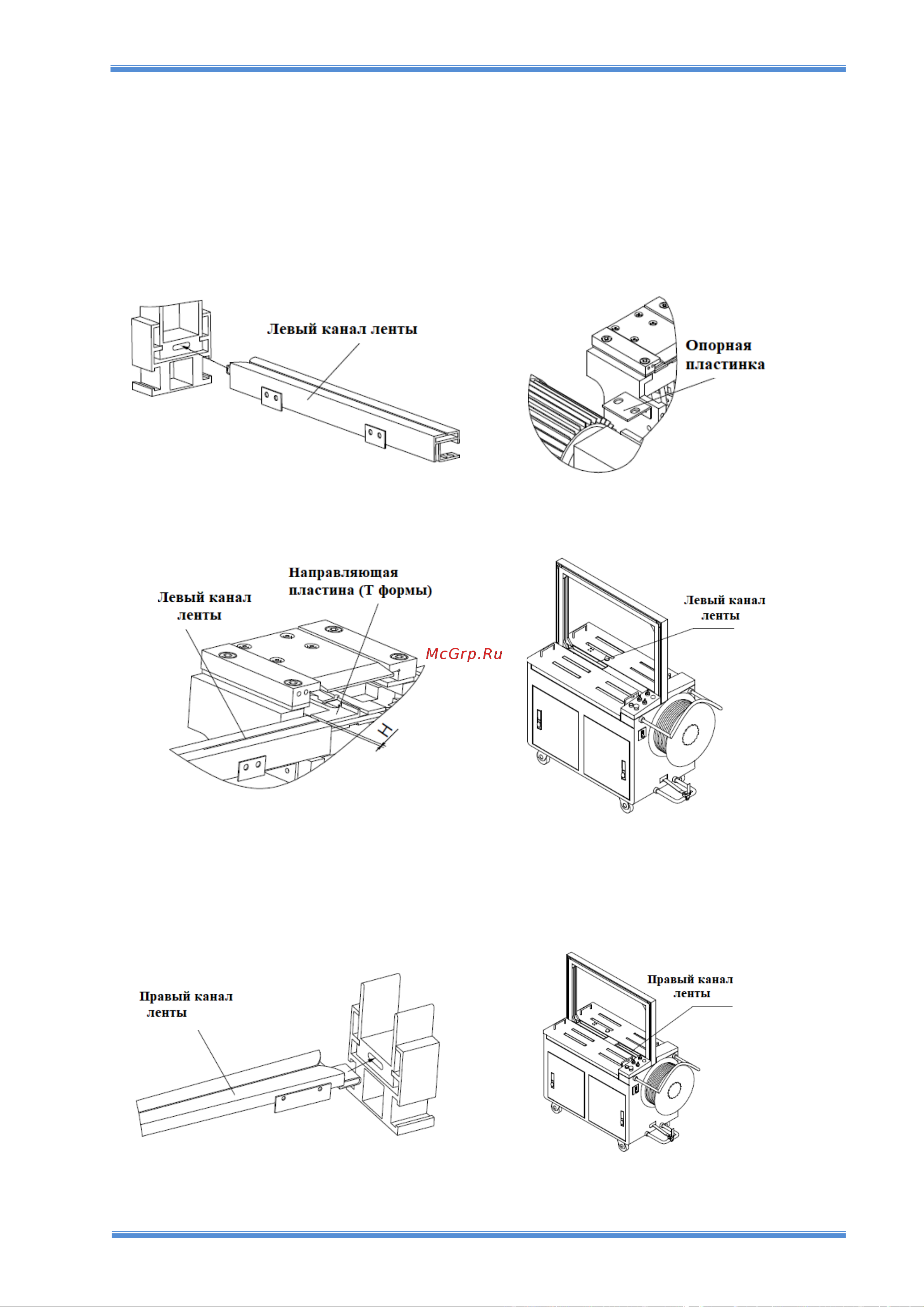

② Установка левого канала ленты

Вставьте один конец левой ленты, следуя направлению стрелки, показанной

на рисунке в паз рамы из алюминиевого сплава, как показано на Рис. 9, как

показано на Рис. 9. Затем закрепите другой конец на опорной пластине

обвязочной головки, как показано на Рис. 10 винтами с шестигранной головкой

M5х12, как показано на Рис. 11. Убедитесь, что зазор между левым трактом

ремешка и Т-образной направляющей пластиной достаточен.

H = 2мм как показано на Рис. 12.

Рис. 9

Рис. 10

Рис. 11

Рис. 12

③ Установка правого канала ленты

Как показано на Рис. 13, вставьте один конец правого пути ленты, следуя

направлению стрелки, в прорезь рамы из алюминиевого сплава, как показано на

Рис. 9, закрепив их винтами, как показано на Рис. 14.

Рис. 13

Рис. 14
