11
обрабатываемую деталь и медленно перемещайте
инструмент вперед по заранее нанесенной линии
отреза.
При выполнении фигурных разрезов ведите
инструмент очень медленно.

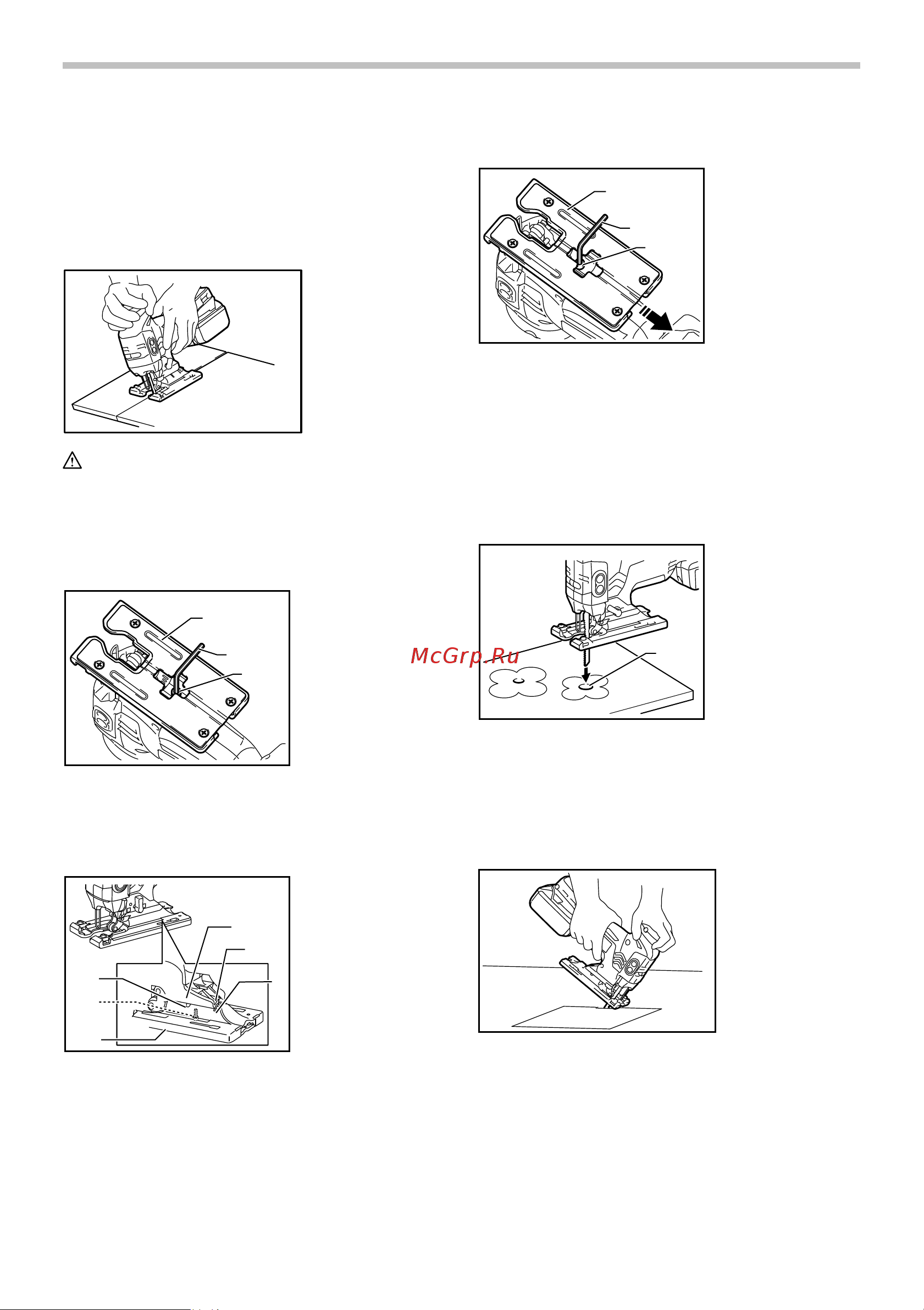

Рез под углом
013934
ПРЕДУПРЕЖДЕНИЕ:
• Перед наклоном основания всегда проверяйте,
что инструмент отключен, а блок питания вынут.
При наклоненном основании Вы можете делать
косые вырезы под любым углом в диапазоне от 0°
до 45° (влево или вправо).
1
2
3
013884
Чтобы наклонить основание, ослабьте болт в задней
части основания с помощью шестигранного ключа.
Переместите основание так, чтобы болт находился в
центре наклонного отверстия в основании.
1
2
3
4
5
6
013935
Наклоните основание на желаемый угол скоса. V-
образный надрез на корпусе механизма указывает
угол скоса в градуировке. Затем крепко затяните
болт для закрепления основания.
Прямые разрезы заподлицо
1
2
3
013886
Открутите болт в задней части основания
шестигранным ключом и сдвиньте основание до
конца назад. Затем затяните болт для закрепления
основания.
Вырезы
Вырезы можно делать с помощью одного из двух
методов - либо A, либо B.
A) Сверление начального отверстия:
1
013887
•
Для внутренних вырезов без начального
врезания с края, высверлите предварительно
отверстие диаметром 12 мм или более.
Вставьте лезвие в это отверстие для начала
резки.
B) Врезание:
013936
•
Вам не нужно будет просверливать начальное
отверстие или делать врезку, если Вы
внимательно сделаете следующее.
1. Поднимите инструмента за передний край
основания, расположив острие лезвия
непосредственно над поверхностью
обрабатываемой детали.
1. Начальное
отверстие
1. Основание
2. Шестигранный
ключ
3. Болт
1. Косой разрез
2. Основание
3. Болт
4. Градуировка
5. V-разрез
6. Корпус
редуктора
1. Основание
2. Ше
стигранный
ключ
3. Болт
