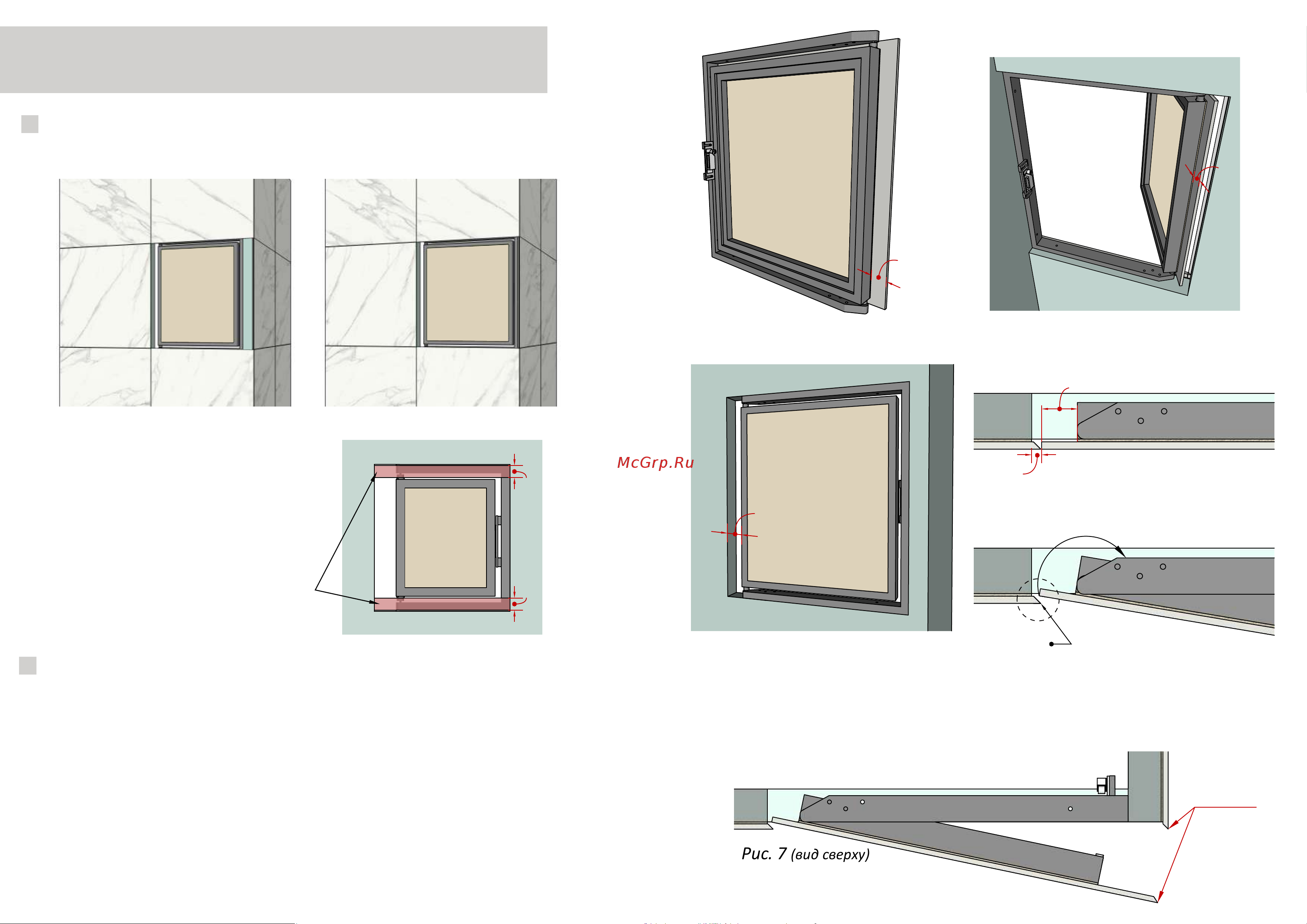

1. Определитесь с расположением люка и с раскладкой будущей плитки.

См (Рис. 1)

2. Для проектирования проёма, очень важно учитывать особенность расположения

плитки со стороны петель.

Плитка на створке люка со стороны петель должна выступать на 40 мм (Рис. 2)

и при открывании люка эти 40 мм будут входить в проём (Рис.3) на 70 мм от

лицевой плоскости люка без клея и плитки. Сам проём расширяем со стороны

петель на 50 мм (Рис.4).

Эти 50 мм покроют:

�

плитка на стене выступающая на проём на 10 мм (Рис.5)

плитка на створке люка выступающая на 40 мм (Рис.5)

40 мм

Рис. 2

Рис. 3

40 мм

50 мм

Рис. 4

40 мм

10 мм

Рис. 5 (вид сверху)

Рис. 6 (вид сверху)

Запил под

45 градусов

Плитку на створке люка можно выпускать внахлест на стену со стороны замка, край

этой плитки нужно сточить под 45 градусов, так же как и край плитки примыкающий

с перпендикулярной стены (Рис.7) для идеального углового стыка плиток.

стр. 5

Важно! Край плитки выступающий со стены на проём, необходимо сточить под

45 градусов, чтобы плитки не соприкасались друг об друга при открывании люка

(Рис.6).

Рис. 7 (вид сверху)

Запил под

45 градусов

Важно!

В эти зоны должны попадать

горизонтальные швы плиток

27 мм

Рис. 1

Инструкция по установке люка ШАГМА

Одностворчатый люк - случай № 3
