3. Установка люка:
На нашем сайте www.shag-ma.ru в карточке товара Вы сможете увидеть
фактический размер люка, диапазон размеров плиток для данного люка,
размер необходимого проема, а также видеоинструкцию и чертеж. Это
облегчит Вам работу и выбор. Приятного пользования!
1) Расположите люк в глубину проёма так, чтобы все плоскости створки люка
были в одной плоскости со стеной подготовленной под клей и плитку.(Рис.7)
(Если люк будет располагаться вплотную к проёму со стороны петель, то люк не откроется из-за
соприкосновения плиток друг об друга сразу же при попытке открывания, даже если мы
подточим край соседней плитки под 45 градусов).
Рис. 8
стр. 6
Рис. 9 (вид сверху)
Рис. 10
Рис. 11
Рис. 12 (вид сверху)
Рис. 14
магнит
Рис. 13

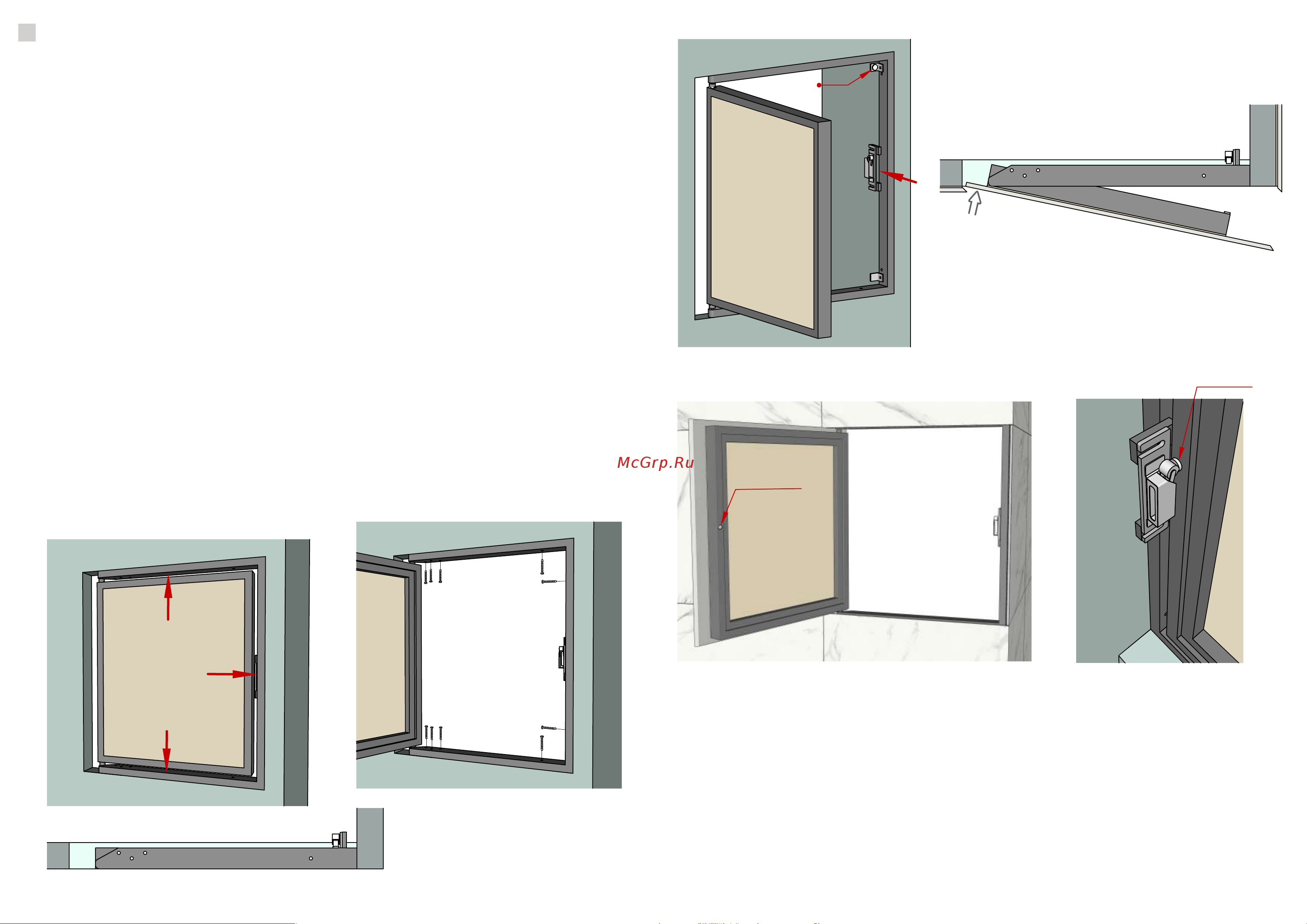

1) Прижмите люк вплотную к проёму вверху, внизу и со стороны замка (Рис.8).
(Если люк будет располагаться вплотную к проёму со стороны петель, то люк не откроется из-за
соприкосновения плиток друг об друга сразу же при попытке открывания, даже если мы подточим
край соседней плитки под 45 градусов).
2) Расположите люк в глубину проёма так, чтобы он был в одной плоскости с
подготовленной стеной под клей и плитку (Рис.9).
3) Откройте створку люка и зафиксируйте раму люка к проёму крепежными
элементами сверху, снизу, со стороны замка (Рис.10).
4) Отодвиньте платформу с замком вглубь, чтобы замок не касался створки во время
укладки плитки (Рис.11).
5) На один стопорный уголок прикрепите неодимовый магнит (Рис.11) и утопите
уголок с магнитом так, чтобы от магнита до створки было 1-3 мм, он будет удерживать
створку люка в момент укладки плитки. Отрегулируйте второй стопорный
уголок таким образом, чтобы не нарушалась плоскость створки люка со стеной.
6) Уложите плитку.
7) После полного высыхания клея, люк можно открыть нажав на плитку со стороны
петель (Рис.12). В случае, если Вы плитку выпустили в нахлест на стену, то такой
способ открывания является основным. То есть, замок в таком случае не используется,
его заменит стопорный уголок с закрепленным к нему магнитом. Замок можно снять.
8) Если же в Вашем случае плитка на люке не выпущена внахлест на стену, и Вы
будете использовать замок, тогда стопорные уголки можно снять, затем закрепите
неодимовый магнит на створку люка (Рис.13) и настройте их взаимодействие с замком
(Рис.14). Теперь, можно открыть люк нажатием на плитку со стороны петель или со
стороны замка.
магнит
