стр. 7

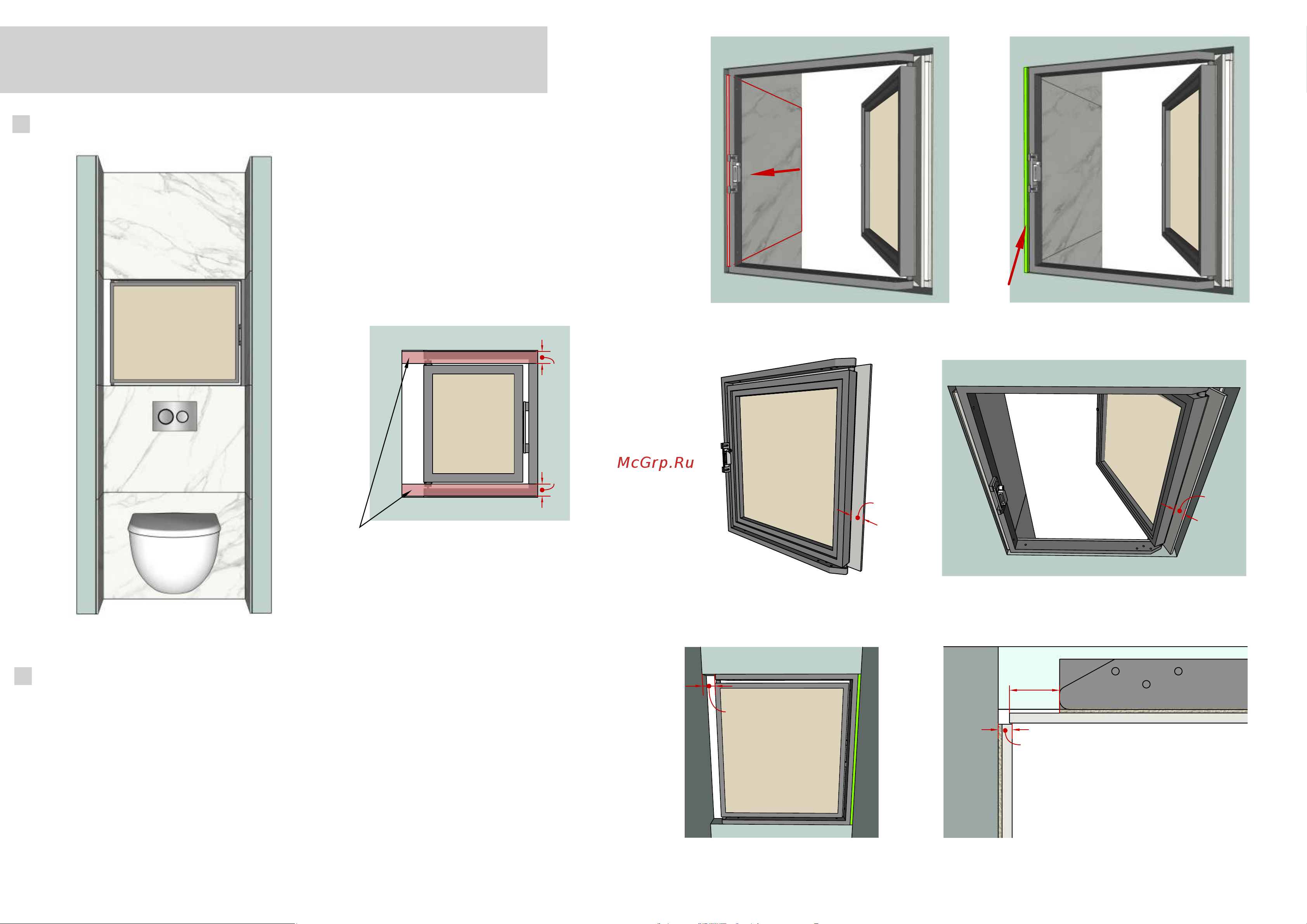

2. Для проектирования проёма, очень важно учитывать некоторые особенности:

1) При подготовке проёма для данного люка, необходимо со стороны замка

запустить плитку с перпендикулярной стены в проём (Рис.2) или нарастить эту стену

в один уровень с плиткой на стене (Рис.3).

2) Плитка на створке люка со стороны петель должна выступать на 40 мм (Рис. 4) и

при открывании люка эти 40 мм будут входить в проём (Рис.5) на 70 мм от лицевой

плоскости люка без клея и плитки.

Сам проём расширяем со стороны петель на 50 мм (Рис.6). Эти 50 мм покроют:

1. Определитесь с расположением люка и с раскладкой будущей плитки.

См (Рис. 1)

Рис. 1

�

зазор не менее 10 мм (Рис.7)

плитка на створке люка выступающая на 40 мм (Рис.7)

Рис. 2

Рис. 3

40 мм

Рис. 4

40 мм

Рис. 5

50 мм

Рис. 6

Рис. 7 (вид сверху)

40 мм

min 10 мм

Важно!

В эти зоны должны попадать

горизонтальные швы плиток

27 мм

�

Инструкция по установке люка ШАГМА

Одностворчатый люк - случай № 4
