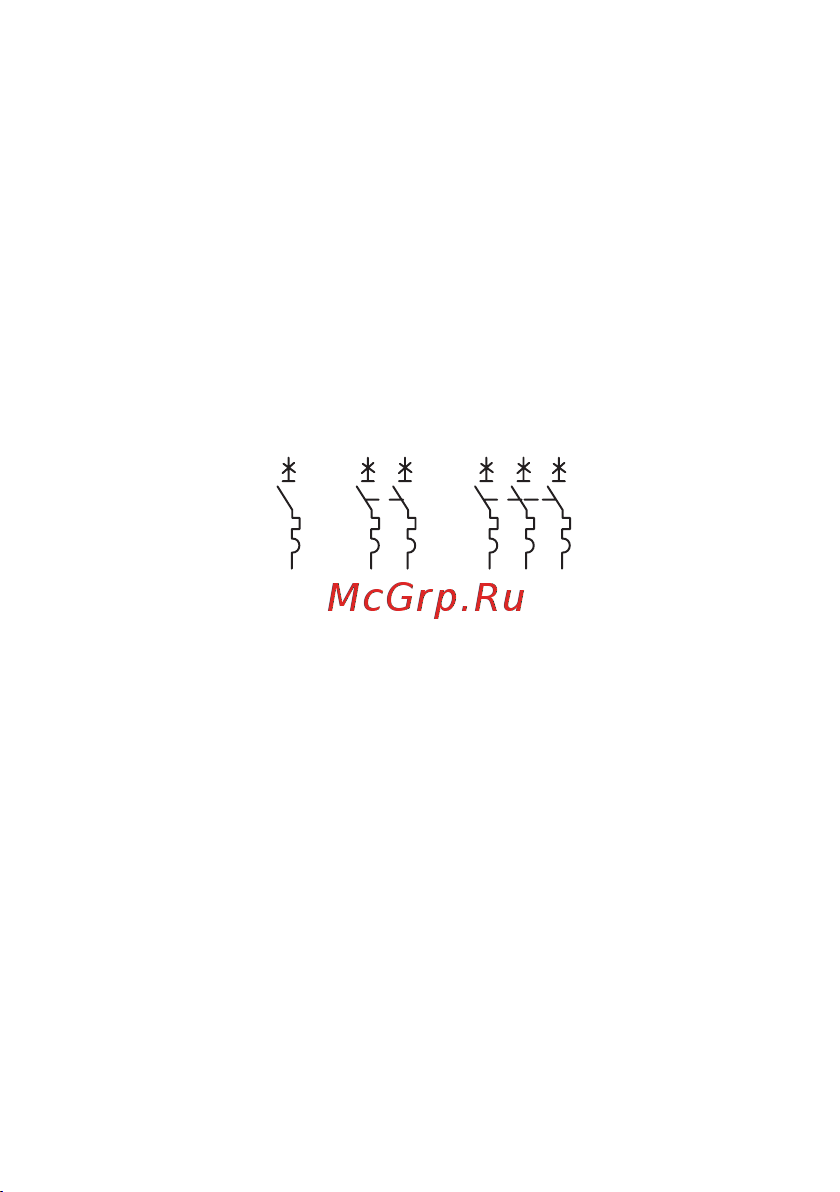

Рис. 4. Схемы подключения

5 МОНТАЖ И ПОДКЛЮЧЕНИЕ

Монтаж и подключение автоматических выключателей должны осу-

ществляться квалифицированным электротехническим персоналом.

Возможна коммутация алюминиевым и медным проводником.

При этом не допускается одновременное присоединение к одному за-

жиму медных и алюминиевых проводников.

Подключение питающего проводника возможно как со стороны вы-

водов 1, 3, 5, так и со стороны выводов 2, 4, 6. (рис. 4).

Автоматические выключатели крепятся на DIN-рейку 35 мм.

Момент затяжки винтов: не более 2,5 Н·м для медных проводников;

не более 2,2 Н·м для токопроводящих жил из алюминиевых сплавов

8000 серии.

1 3 5

2 4 6

1 3

2 4

6 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение и категория размещения УХЛ3.1.

Диапазон рабочих температур от –25°С до +50°С.

Высота установки над уровнем моря – не более 2000 м.

Положение в пространстве – на вертикальной плоскости вертикаль-

ное или горизонтальное. При вертикальной установке включенному

положению выключателя по ГОСТ IEC 60447 должно соответствовать

верхнее положение рукоятки, а отключенному – нижнее. При горизон-

тальной установке включенное положение – справа, а отключенное –

слева.
