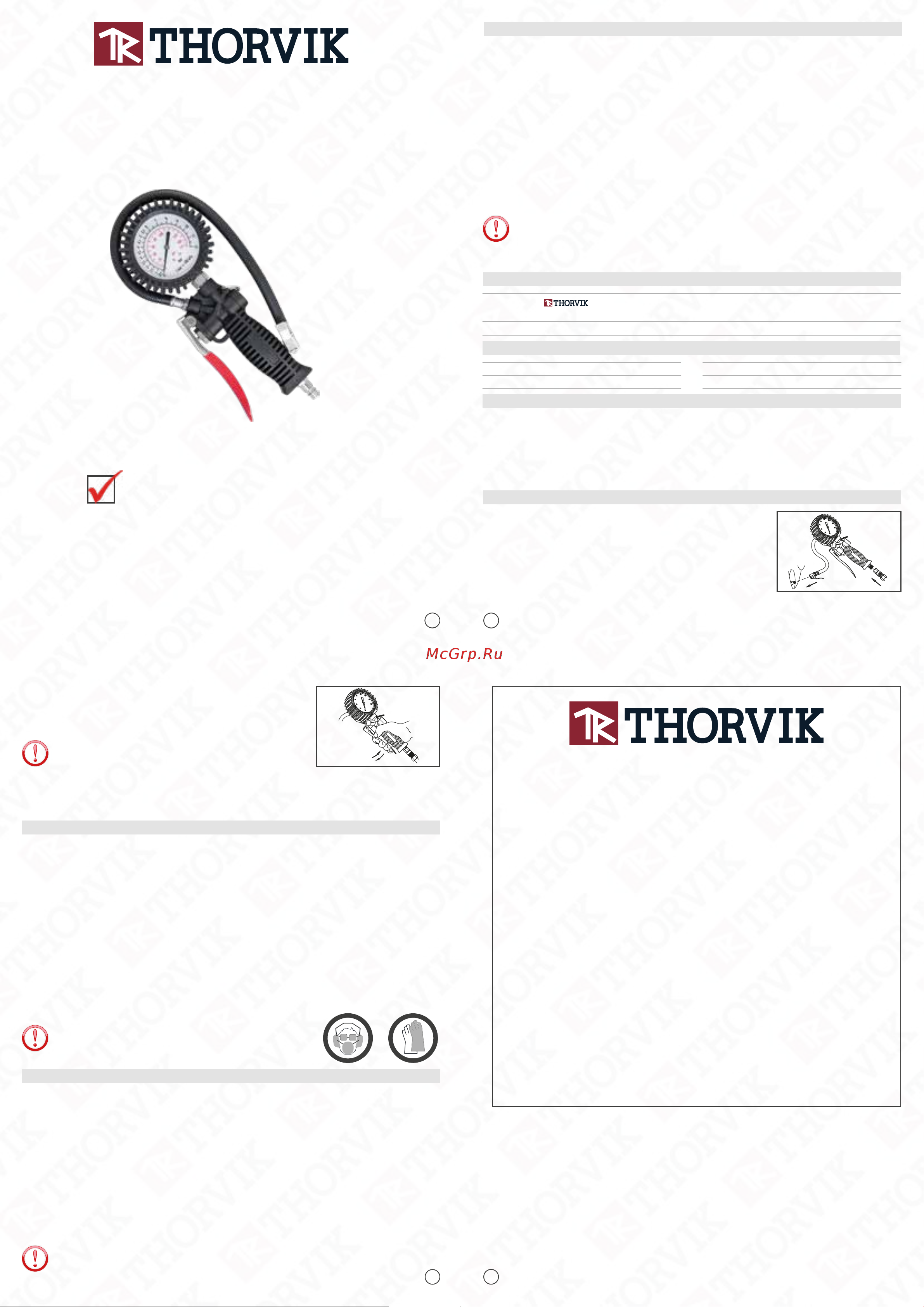

ПАСПОРТ

МАНОМЕТР ДЛЯ ШИН

ГАРАНТИЙНЫЙ ТАЛОН

МАНОМЕТР ДЛЯ ШИН

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

ATIG2 Манометр для шин 3-х функциональный

Манометр для шин TНORVIK

применяется для контроля давления и подкачки при

обслуживании пневматических шин колесных транспортных средств, строительной

и сельскохозяйственной техники в диапазоне рабочего давления от 0 до 12 bar (12,24

кгс/см²), персоналом, имеющим соответствующую квалификацию, знакомым с правилами

техники безопасности, условиями эксплуатации и навыками работы с инструментом

подобного типа. Изделие укомплектовано аналоговым стрелочным манометром класса 2.5

ГОСТ 2405-88, снабженного механизмом деформационного типа.

Двушкальная градуировка позволяет контролировать значение в величинах PSI (внутренняя

шкала красного цвета) или BAR (внешняя шкала). Манометр снабжен резинополимерным

протектором, предотвращающим повреждение прибора при неосторожном обращении.

Три положения рукоятки управляют функциями инструмента: полностью нажата –

подкачка, отпущена – замер давления, среднее положение – сброс избыточного

давления

2. Спецификация

52651

Код

№

Наименование

ATIG2

Манометр для шин 3-х функциональный

3. Технические характеристики

Рабочее давление, bar

Длина шланга, мм

0-12

440

Диаметр циферблата, мм

Вес, кг

0,63

4. Комплектация

4.1 Манометр для шин 3-х функциональный....................................................1 шт.

4.2 Краткая инструкция на русском языке.........................................................1 шт.

4.3 Штуцер быстросъемного соединения 1/4’’DR.............................................1 шт.

4.4 Соединительный шланг с насадкой в сборе...............................................1 шт.

4.5 Гарантийный талон ......................................................................................1 шт.

При работе с пневматическим инструментом обязательно

использовать средства защиты органов зрения и слуха.

Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах THORVIK

Производитель:

«ZHEJIANG REFINE WUFU AIR TOOLS CO., LTD.»,

No.100 Fugang Road, Shangma Industrial Zone,

Shitang Town, Wenling City Zhejiang, China

«ZHEJIANG REFINE WUFU AIR TOOLS CO., LTD.»,1

00 Фуганг Роад, Шангма Индастриал Зон,

Шитанг Таун, Венлинг Сити, Чжецзян, КНР

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

рис.2

Все виды работ с пневматическим инструментом ТМ THORVIK

следует проводить

в производственных помещениях, оборудованных воздушной магистралью с давлением

воздуха не ниже 6,0 атм в температурном диапазоне от +5˚С до +50˚С .Для нормальной

работы пневматических инструментов ТМ THORVIK

, воздушная магистраль должна быть

снабжена осушителем воздуха, фильтром-влагоотделителем и лубрикатором.

Манометр корректно показывает реальное

значение давления только при отпущенной клавише

куркового механизма.

рис. 1

Инструкция по эксплуатации

5.1 Перед использованием внимательно ознакомиться

с данной инструкицей по эксплуатации;

5.2 Проверить исправность манометра пистолета, клавишы

куркового механизма и соединительного клапана;

5.3 Соединить пистолет со шлангом воздушной магистрали

и закрепить соединтельный клапан на ниппеле шины при

помощи рычажка запорного механизма (рис.1);

Рекомендации по обслуживанию, хранению и ТБ

6.1 Проверить исправность оборудования и приспособлений пневматической магистрали;

6.2 Во время проведения работ пистолетом для подкачи шин не перегибать пневматический

шланг;

6.3 Во время работы категорически не рекомендуется разъединять пневматические шланги,

так как они находятся под давлением;

6.4 Не использовать инструмент при давлении выше рекомендованного;

6.5 Не накачивать шины свыше рекомендованного производителем давления, во избежание

взрыва, возможных травм или летального исхода;

6.6 Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

6.7 Хранение необходимо осуществлять при температуре окружающей среды от +5 °С

до +50 °С и относительной влажности воздуха не более 70 %. Для длительного хранения

инструмента необходимо провести его консервацию: смазать тонким слоем масла корпус,

упаковать в штатную коробку.

Гарантийные обязательства

1. Общие сведения и назначение

5.4 Нажать клавишу куркового механизма и сжатый воздух

начнет поступать в шину (рис. 2);

5.5 При достижении необходимого значения отпустить

клавишу куркового механизма;

5.6 Для уменьшения давления в шинах, перевести

клавишу куркового механизма в среднее положение

для активации клапана сброса давления.

09.2020
