Мозаично-шлифовальная машина GM-4811 (х1) www.splitstone.ru

Описание и принцип работы

1.4 Блок управления

Блок управления поз.2 (рисунок 2) служит для запуска электродвигателя и для его остано-

ва (в том числе при аварийной ситуации), а также предназначен для защиты электродвига-

теля от короткого замыкания и перегрева обмотки (происходит автоматическое отключе-

ние и останов электродвигателя).

Электрическая схема машины показана на рисунке 3.

Блок управления представляет собой автомат защиты двигателя встроенный в специаль-

ный корпус. В корпус встроена индикаторная лампа зеленого цвета (при подключении

машины к электрической сети лампа загорается). По центру корпуса расположен выклю-

чатель управления блоком (при повороте выключателя по часовой стрелке происходит за-

пуск электродвигателя, а против часовой стрелки – его останов).

Корпус блока управления опломбирован в двух местах.

ВНИМАНИЕ! Владелец лишается права проведения бесплатного гаран-

тийного ремонта в случае самовольного проникновения внутрь корпуса

блока управления

Поз. Наименование

Фиксатор кабеля

Блок управления 11кВт

Силовой разъем (розетка)

Вилка силовая переносная

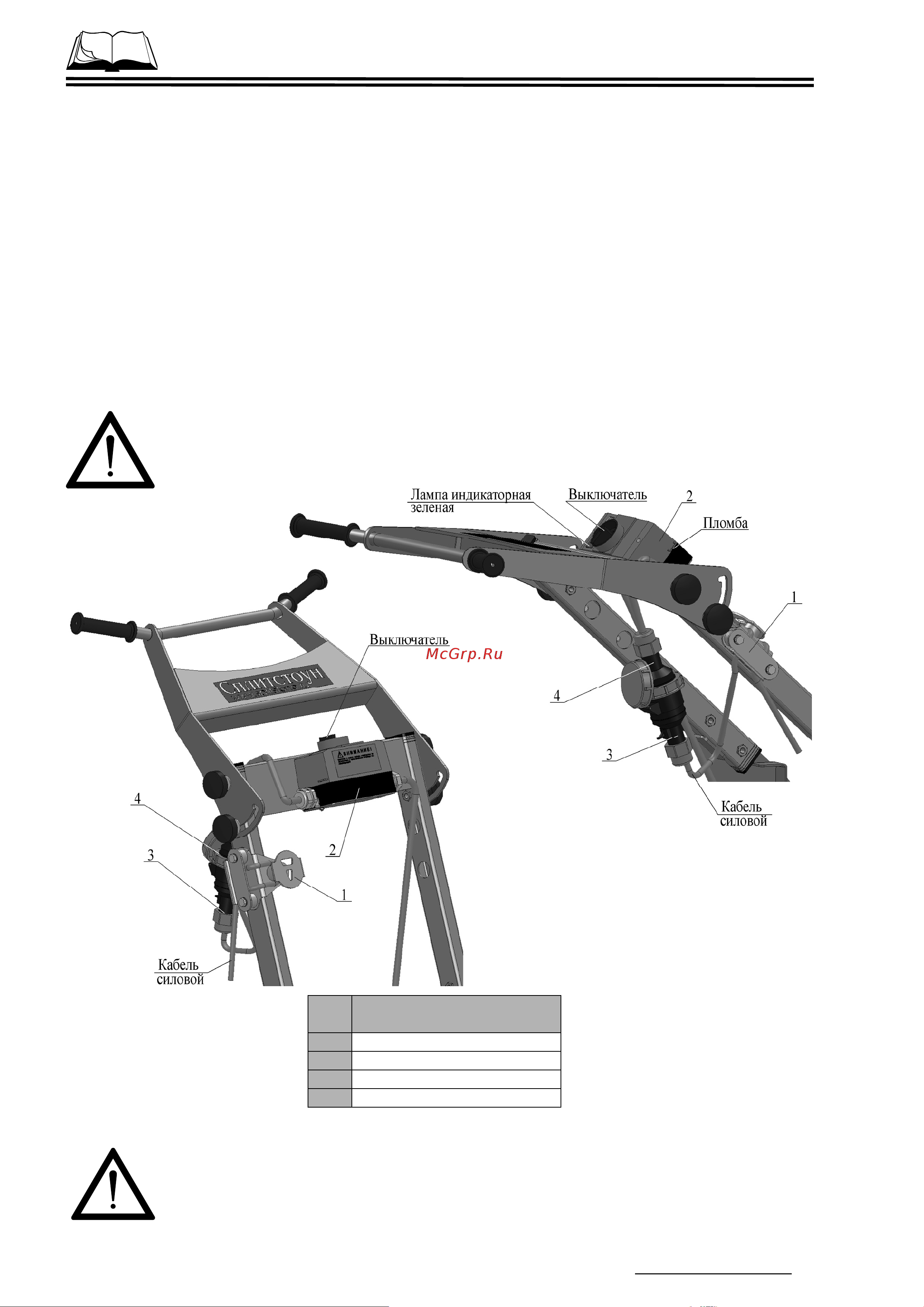

Рисунок 2 – Блок управления и защиты электродвигателя

ВНИМАНИЕ! При подсоединении розетки поз.3 к переносной вилке поз.4

силовой кабель необходимо закрепить в фиксаторе на водиле машины
