www.splitstone.ru Мозаично-шлифовальная машина GM-4811 (х1)

1 Описание и принцип работы

В состав блока управления также входит силовая вилка – разъем для подключения маши-

ны к электрической сети. Ее ответная часть - розетка силовая поз.3 - также поставляется в

комплекте с машиной. Монтаж силового электрического кабеля к розетке (рисунок 3)

осуществляется самостоятельно пользователем. Длина силового кабеля определяется рас-

стоянием от источника питания до максимально удаленного места на территории, где

производятся работы, плюс 2…3 метра.

С целью предупреждения поломки элементов блока управления от чрезмерного натяже-

ния силового кабеля во время работы или транспортирования машины при подсоединении

розетки поз.3 к переносной вилке поз.4 силовой кабель необходимо закрепить в фиксаторе

поз.1 (рисунок 2) на нижней секции водила машины.

ВНИМАНИЕ! Все электромонтажные работы должны проводиться спе-

циалистом-электриком

Обозначение цвета проводов

Обозначение Цвет жилы Контакты

Черный L1, T1

Голубой L2, T2

КЧ

Коричневый L3, T3

ЖЗ

Желто-зеленый PE (земля)

Красный L2, L3

Перечень элементов

Обозначение Наименование элементов

Электродвигатель

Автомат защиты двигателя

Лампа индикаторная зеленая

Вилка силовая

Розетка силовая

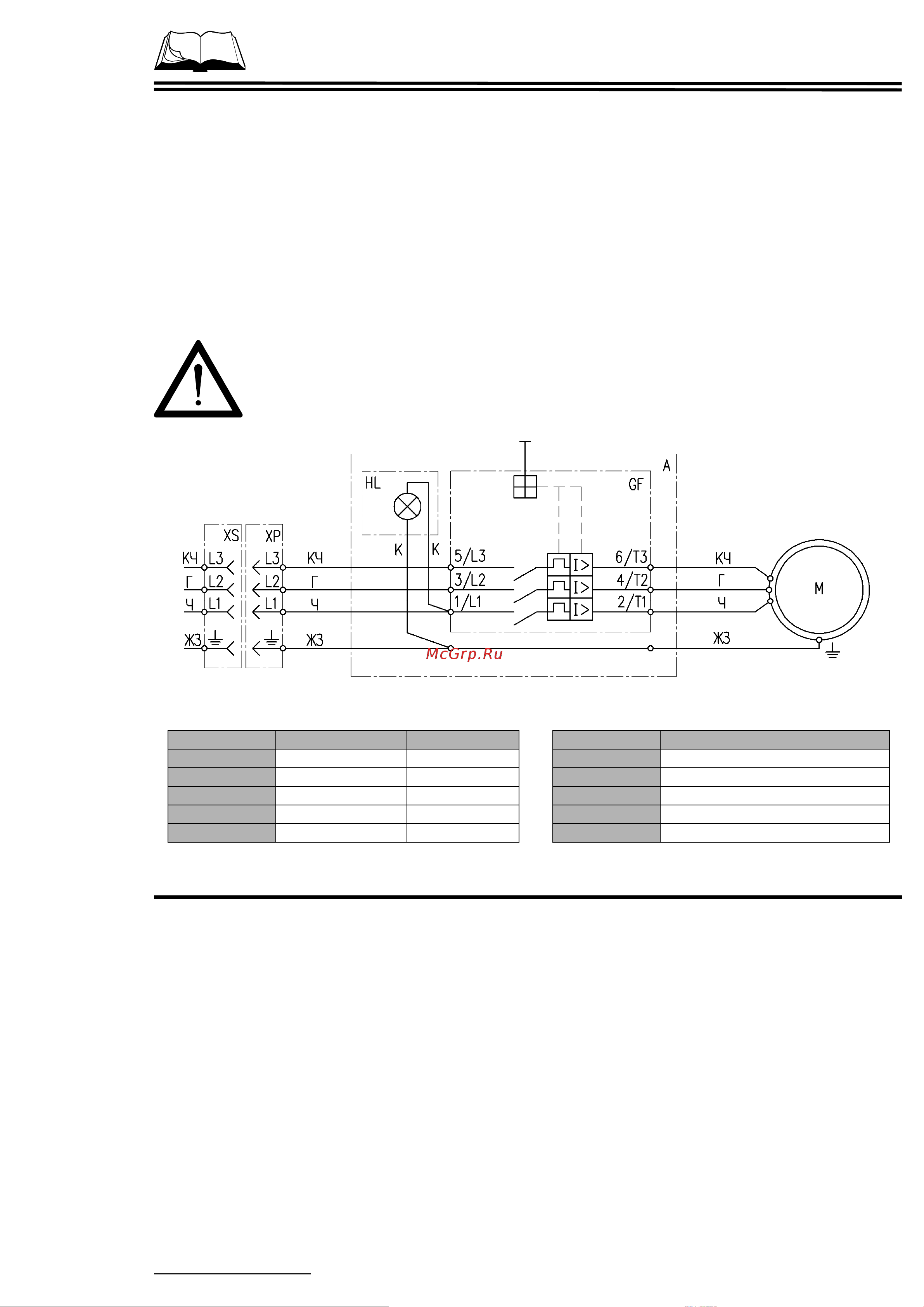

Рисунок 3 – Электрическая схема машины
