www.splitstone.ru Мозаично-шлифовальная машина GM-4811 (х1)
7
1 Описание и принцип работы
1.3 Устройство и принцип работы
Поз
.
Наименование
1
Рама
2
Секция водила нижняя
3
Секция водила верхняя
4
Тумба
5
Кронштейн-траверса
6
Колесная ось
7
Редуктор
8
Траверса шлифовальная
9
Винт
10
Грузы
11
Блок управления 11кВт
12
Шкив двигателя
13
Фартук передний
14
Фартук задний
15
Шкив редуктора
16
Электродвигатель АДМ 132 М2
17
Ремень клиновой AV10x813La, Gates 6262 (XPZ 800)
18
Уровень
19
Ручка-фиксатор
20
Переходник Ø12

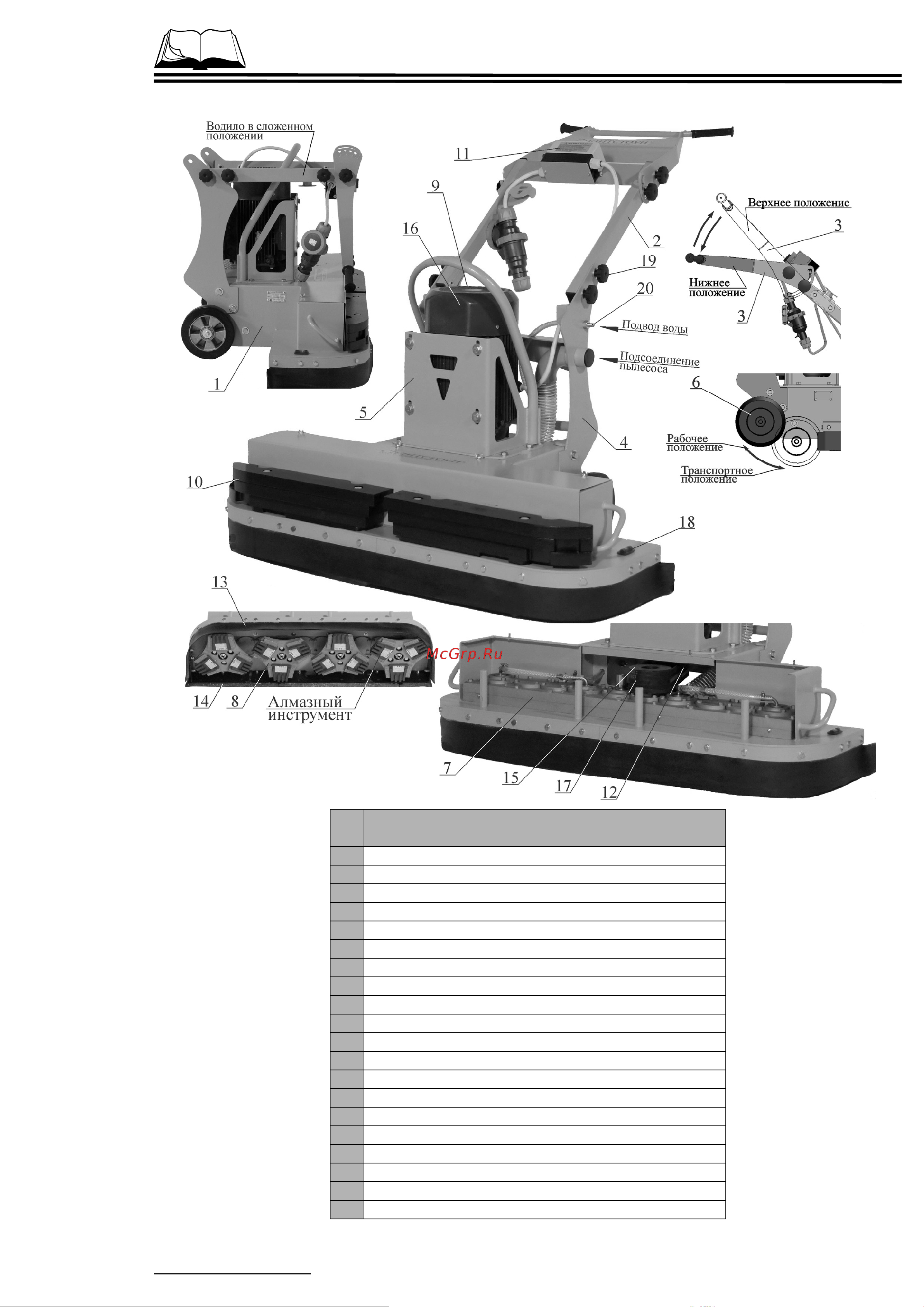

Рисунок 1 – Устройство машины
