РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СТАНОК ДЛЯ ГИБКИ АРМАТУРЫ

ТСС GW 42A

ТСС GW 42R

ТСС GW 52R

Общие положения при гибке арматуры:

• Педаль используется только в автоматическом режиме.

• Гибка арматуры происходит в направлении от оператора.

• Любые проверки и регулировки проводите при отсутствии на рабочей поверх-

ности ЛЮБЫХ предметов, включая гибочные пальцы, упор и арматуру.

• Перед каждой наладкой, а также при смене оператора, проверяйте положение

переключателя фаз (направление вращение диска).

• Перед каждой наладкой, а также при смене оператора, проверяйте работу

концевых выключателей возврата (см. проверка автоматического режима).

Автоматический режим:

• Убедитесь, что диск находится в начальном положении.

• В соответствии с направлением подачи арматуры, установите все необходи-

мые приспособления, как изображено на рисунках 6А при подаче справа или 6Б

при подаче слева.

• Установите на рабочий диск центральные и периферийные пальцы, нужного

диаметра, при необходимости, установите обкатные ролики.

• Во избежание вытяжки арматуры, рекомендуется всегда использовать обкат-

ные ролики, как на центральных так и на периферийных пальцах.

• Установите упор в упорную рейку. Упор необходимо зафиксировать при по-

мощи пальца упорного и регулировочного болта (см рис. 3). Упор рекомендуется

использовать при малых диаметрах. Для больших диаметров рекомендуется

использовать пальцы, во избежание повышенного трения.

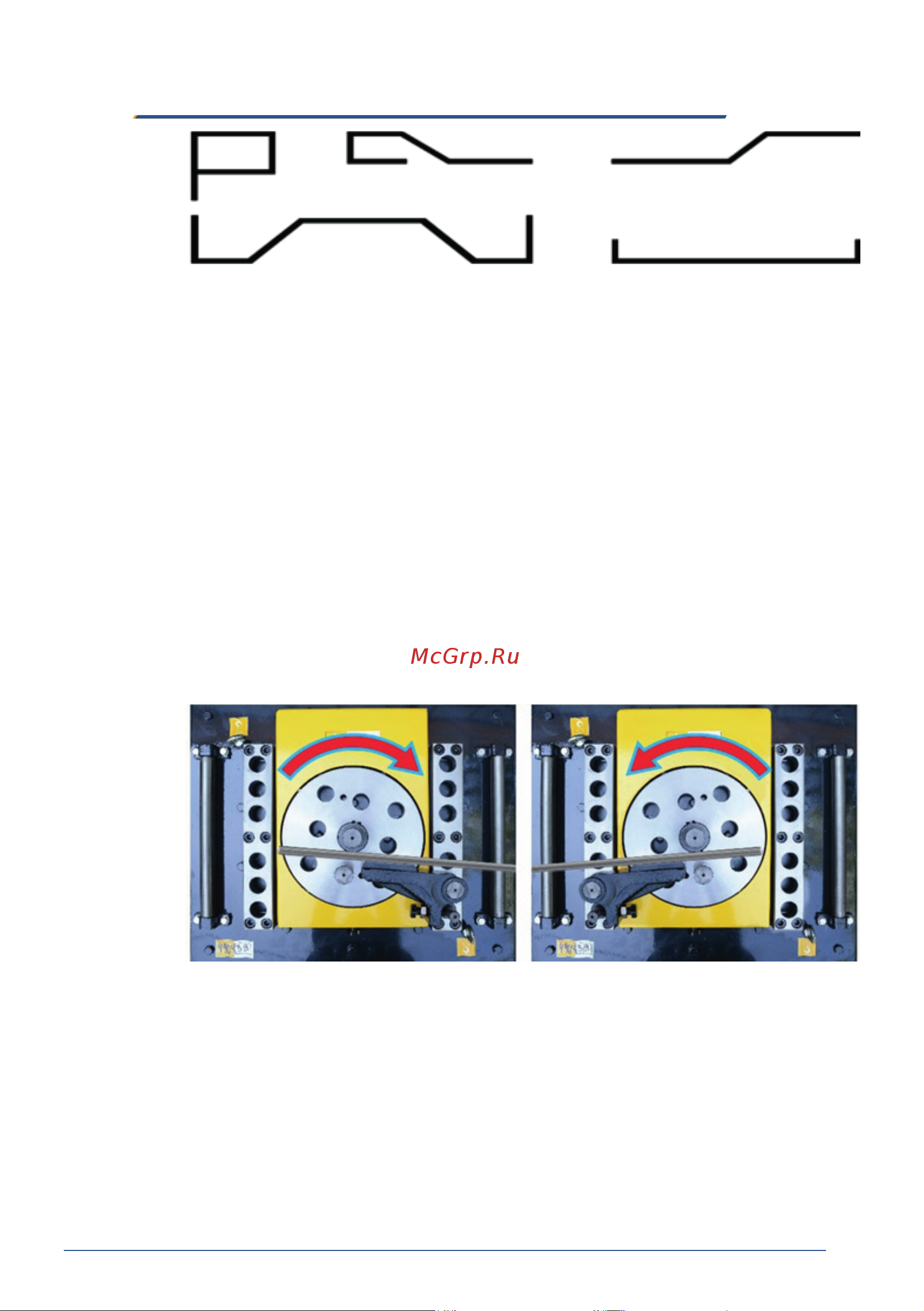

Рис. 5 Формы изгиба арматуры

Рис. 6А Подача справа Рис. 6Б Подача слева
