• Установите арматуру между втулок. Между арматурой и втулками должен

быть зазор не менее 2 мм.

• Переместите штифт по канавке на требуемый угол изгиба и зафиксируйте его

гайкой.

• Установите тумблер режима работы (К4) в автоматический режим (под углом).

• Установите переключатель фаз (К5) в требуемое положение. При подаче арма-

туры справа, как на рисунках 6а, 7 переключатель устанавливается в положение

1 (по часовой стрелке).

• Нажмите и отпустите педаль или кнопку вращения налево (К 3). Диск придет

во вращение, согласно выбранному направлению.

• Держите руку на кнопке аварийной остановки, во избежание несчастных случаев.

• Как только штифт достигнет концевого выключателя возврата, что будет соот-

ветствовать требуемому углу изгиба, диск начнёт вращаться в обратном направ-

лении, пока не займет начальное положение.

При необходимости корректировки угла, переставьте штифт.

Ручной режим:

• Тумблером выбора режима (К4) выберите ручной режим (вертикальное по-

ложение).

• При выборе переключателем фаз (К5) положения 1 и правильно подключенных

фазах, в ручном режиме, при нажатии на кнопку вращения по часовой стрелке (К3)

диск будет вращаться по часовой стрелке, пока зажата кнопка.

• При выборе положения 2 и нажатии кнопки вращения по часовой стрелке,

диск будет вращаться в противоположном направлении (против часовой стрелки).

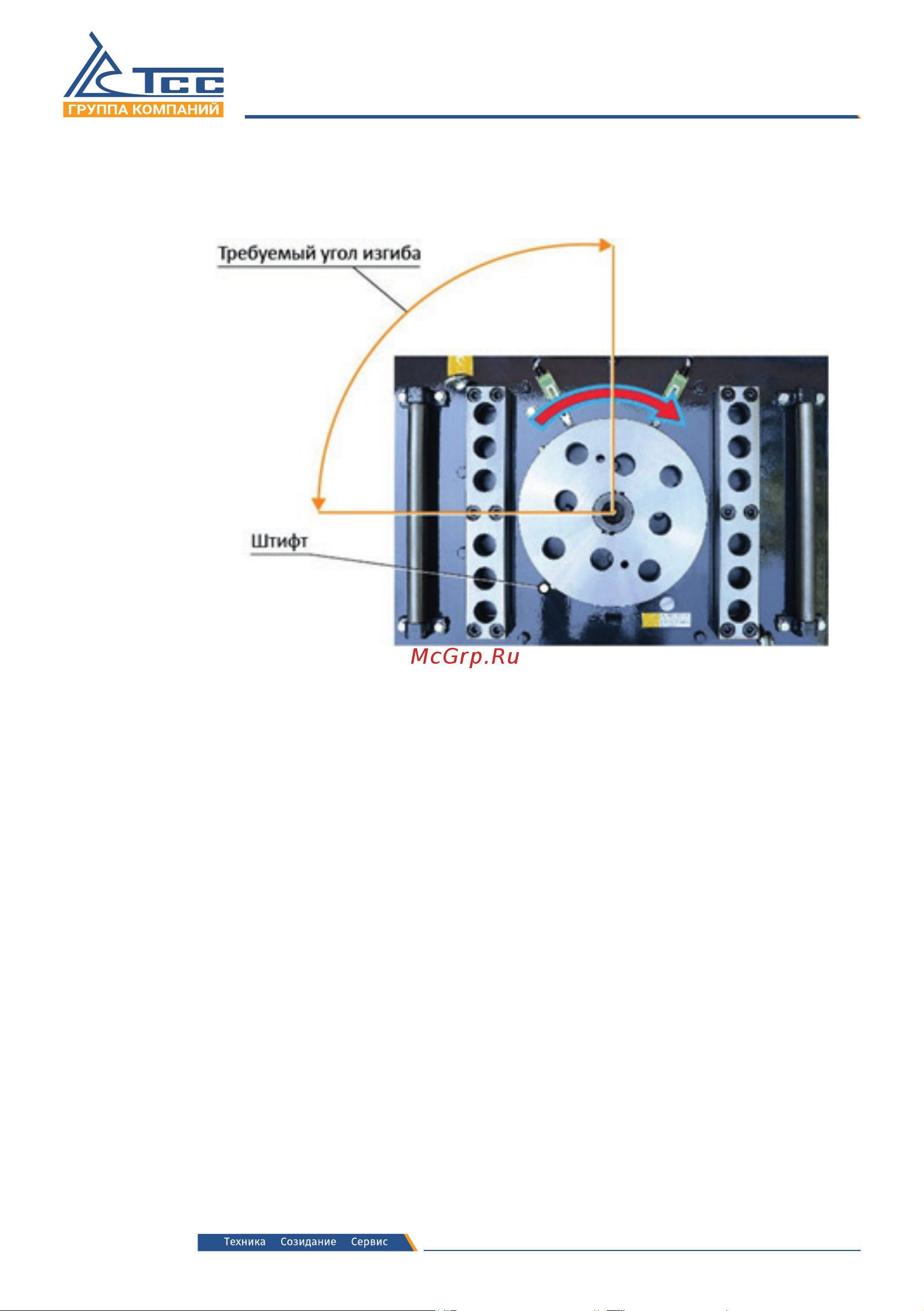

Рис. 7 Выбор угла изгиба
