PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Диапазон механической подачи 0,08; 0,10; 0,12; 0,14 мм/об

Диаметр стойки 85 мм

Размер стола 280х300 мм

Размер основания 600х350 мм

Общая высота 1180 мм

Вес 125 кг

3.2. Уровень шума оборудования

Уровень акустической мощности (А) оборудования (L

=68.0 Дб (А) – Значение измерено с нагрузкой.

=63.0 Дб (А) – Значение измерено без нагрузки.

Уровень шума (А) на рабочем месте (L

=65. Дб (А) – Значение измерено с нагрузкой.

=60.4 Дб (А) – Значение измерено без нагруз-

ки.

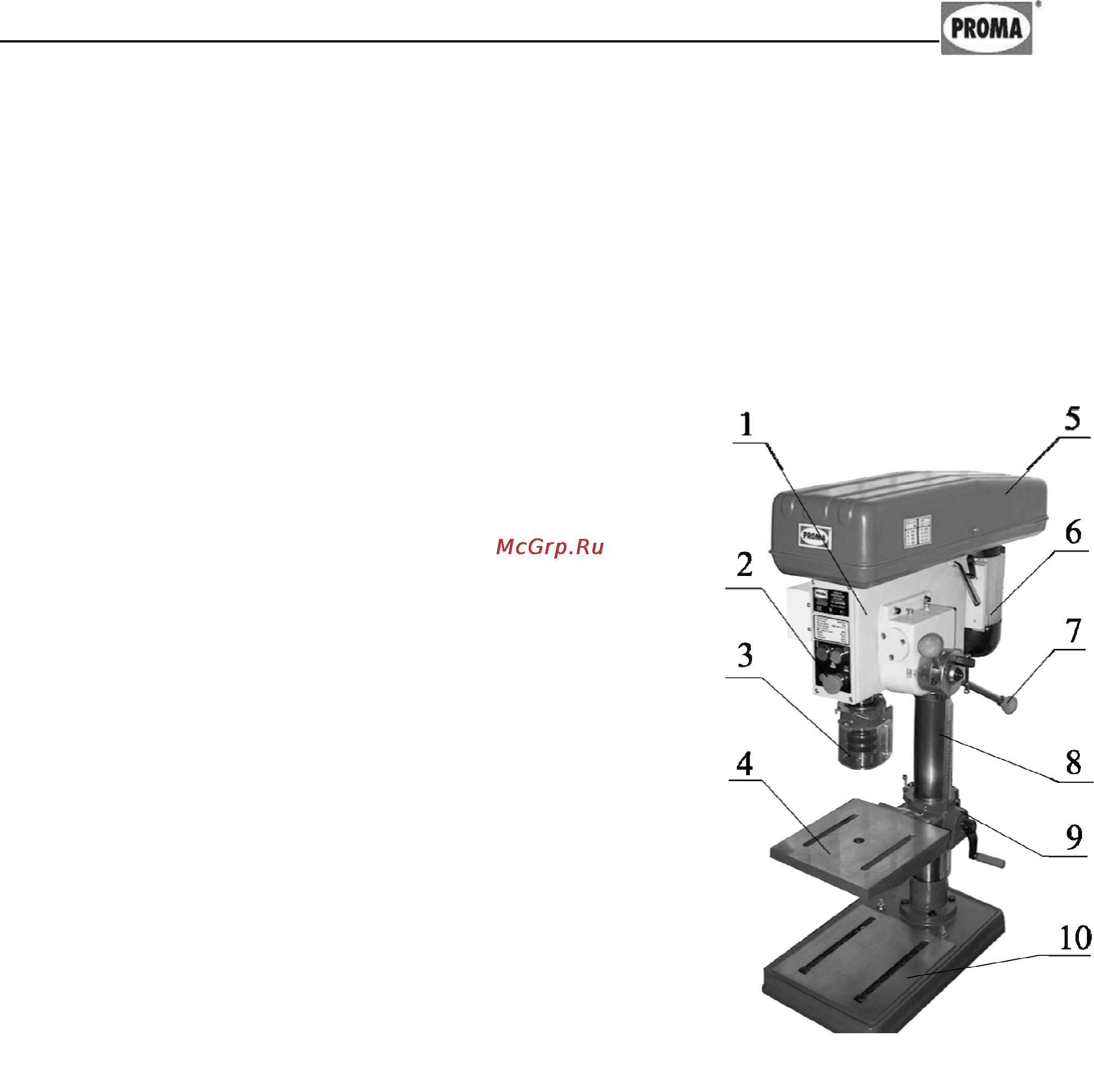

3.3. Основные узлы и детали оборудования (см.

рис.2).

1. Шпиндельная бабка

2. Электрический блок управления

3. Защитный экран сверлильного патрона

4. Рабочий стол

5. Защитный кожух ременной передачи

6. Электродвигатель

7. Рукоятка перемещения пиноли шпинделя

8. Стойка

9. Механизм подъема рабочего стола

10.

Основание

3.4. Краткое описание конструкции оборудования (см. рис. 2).

Сверлильный станок BV-25F/400 состоит из следующих основных узлов:

шпиндельной бабки 1, шпинделя, основания 10, рабочего стола 4, электродви-

гателя 6 и стойки 8.

В шпиндельной бабке 1 смонтирован шпиндельный узел и механизм по-

дачи. Сзади к бабке прикреплена подмоторная плита с электродвигателем 6.

Шпиндельная бабка может поворачиваться на стойке (360

Стойка 8 прикреплена к основанию 10 фланцем, с которым соединена не-

подвижно. Два Т-образных паза в основании предназначены для крепления

тисков или обрабатываемых деталей.

Шпиндельный узел смонтирован в корпусе шпиндельной бабки, а шпин-

дель в пиноле на шарикоподшипниках. Шпиндель получает вращение от шки-

ва через шлицевое соединение. Подачи шпинделя – ручная, осуществляется

вращением рукояток 7 при помощи вала-шестерни 4 и пиноли с рейкой, и ме-

ханическая – осуществляется при помощи механизма подач. Шпиндель осна-

Рисунок 2.
