щён конусом Мк III, в который можно вставить патрон на оправке или инст-

румент с конусом Морзе.

Рабочий стол 4 закреплен на стойке 8 и фиксируется на ней. Стол можно

вращать вокруг стойки, на 360° и при помощи поворотной цапфы наклонять

под углом до ± 45° по отношению к основной плоскости стола, что позволяет

проводить сверление

отверстий под разными углами. В столе имеются пазы

(16 мм) для крепления тисков или обрабатываемых деталей. Регулировка вы-

соты стола производится с помощью механизма подъема рабочего стола 9.

Электродвигатель 6 прикреплен к шпиндельной бабке посредством под-

моторной плиты. На валу электродвигателя находится ступенчатый шкив, ко-

торый соединен со шкивом шпинделя клиновым ремнем. Ременная

передача

закрыта защитным кожухом 5.

3.5. Количество рабочих необходимых для работы на оборудовании.

На данном станке, одновременно может работать только один человек.

Внимание! На станке должны работать только лица старше 18 лет.

3.6. Место расположение рабочего во время работы на оборудовании.

Для правильного и свободного управления станком рабочий должен нахо-

диться с передней стороны станка. Только при таком положении рабочего во

время работы на станке есть возможность свободно управлять всеми необхо-

димыми механизмами станка (их описание приведено в данной инструкции).

4. Монтаж и установка.

4.1 Транспортировка (см. рис.3).

Сверлильный станок BV-25F/400 закреплён для транс-

портировки на деревянном поддоне, при помощи болтов.

Станок упакован в фанерный ящик. Внутри ящика на станок

надет целлофановый мешок.

Под монтажом станка подразумевается установка мел-

ких составных частей, таких как защитный экран, рукоятка

для вертикального перемещения стола.

Сам станок полностью смонтирован и упакован перед

перевозкой

к заказчику. После получения оборудования не-

обходимо проверить комплект поставки.

При использовании подъемного крана для перемещения

станка, следите за центром тяжести станка. Чтобы не повре-

дить поверхность станка необходимо проложить мягкий ма-

териал между тросом и поверхностью станка.

Внимание! Во время транспортировки и сборки

станка необходимо соблюдать максимальную осторож-

ность.

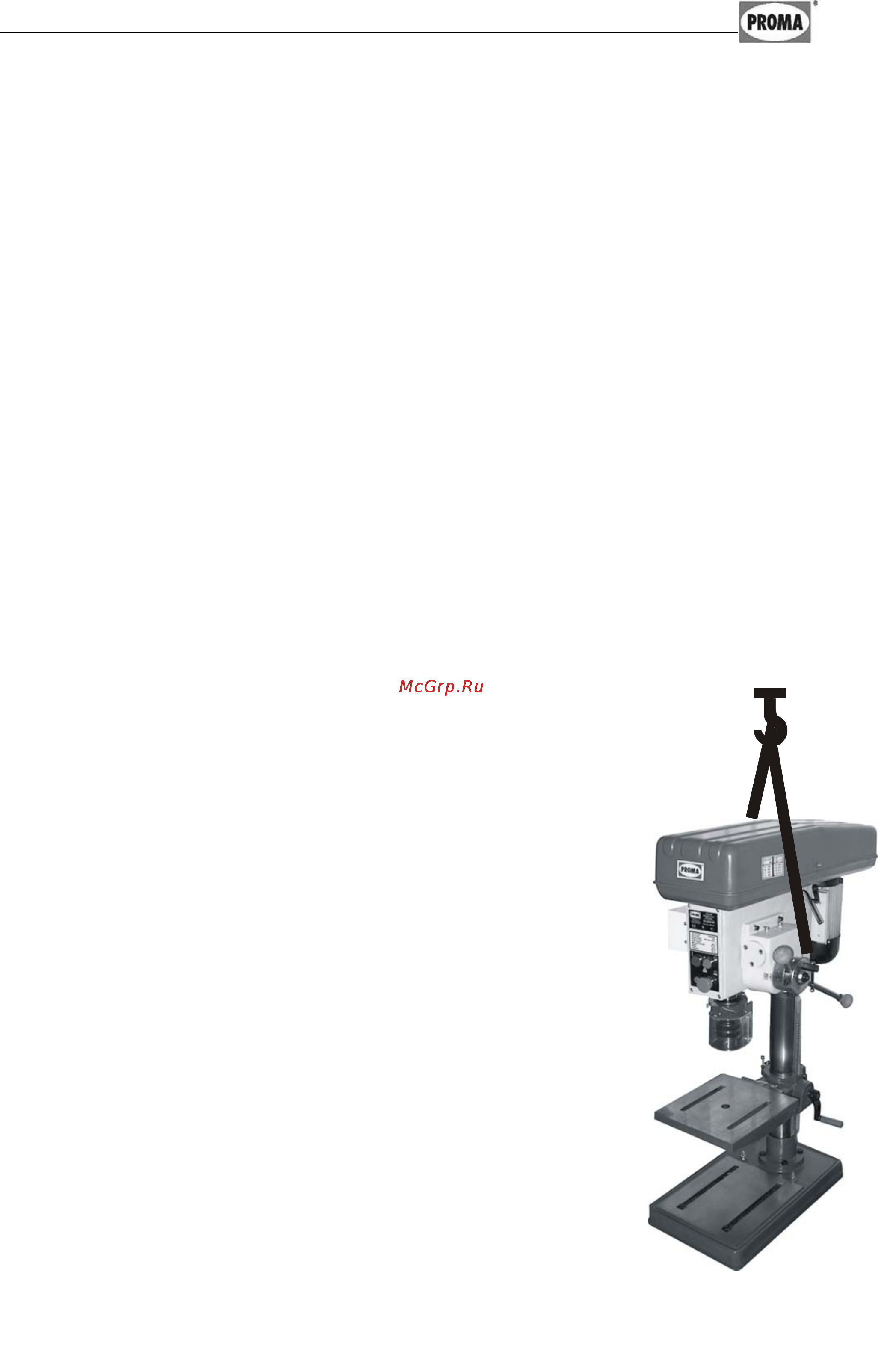

Рисунок 3.
