7
8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕТОФИЛЬТРА
Название Параметры
Устанавливаемый светофильтр* 9700V
Установочные размеры светофильтра, мм 133х114
Размеры смотрового окна, мм 100х93
Время срабатывания, с 0,00004
Задержка открытия, с 0,15 / 0,80
Регулировка чувствительности Плавная
Питание Солн. батарея+элемент CR2032
Доп. источник питания 2 сменных элемента питания
Режим шлифовка (Grind) Есть
Защита глаз ИК/УФ до DIN16
Сенсоры 4 независ. фотодатчика
Исполнение Пылезащитный корпус
Толщина корпуса светофильтра, мм 9
Температура эксплуатации, °C от -5 до +55
Температура хранения, °C от -20 до +55
Степень затемнения светл. сост. 4 DIN
темн. сост. 5–9/9–13DIN
НАСТРОЙКИ И ОБСЛУЖИВАНИЕ СВЕТОФИЛЬТРА
Регулировка задержки открытия.
Регулировка задержки открытия светофильтра служит для замедления времени просвет-
ления в окончании процесса сварки. Это особенно удобно для защиты глаз от высо-
кой яркости горячего металла/шлака после сварки на больших токах. Рекомендуется
устанавливать максимальный уровень задержки при обычных условиях сварки. В случае
сварки «точками» / «прихватками» ставьте уровень задержки минимальным.
Регулировка чувствительности.
Регулировка чувствительности позволяет настраивать наиболее комфортное срабатыва-
ние светофильтра в зависимости от условий внешнего освещения.
Установите высокое значение чувствительности, если:
• Необходимо мгновенное срабатывание светофильтра после возникновения сварочной
дуги (оптимально подходит для сварки на малых токах).
Производитель оставляет за собой право изменять тип устанавливаемого светофильтра в каждую
модель маски, уточняйте комплектацию при покупке.

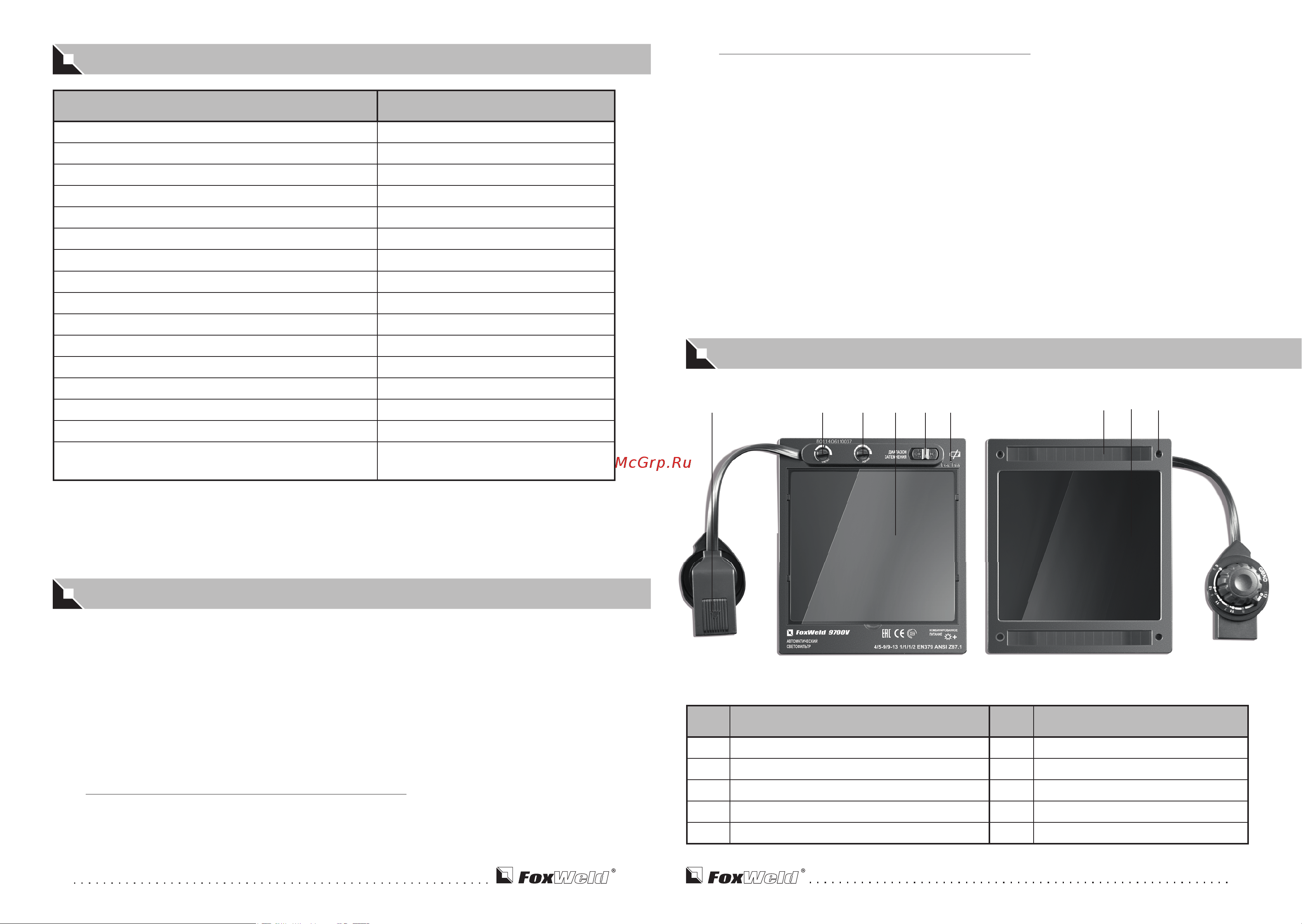

ЭЛЕМЕНТЫ СВЕТОФИЛЬТРА
Установите низкое значение чувствительности, если:
• Необходимо предотвращение воздействия яркого солнечного света и/или других про-
водимых рядом сварочных работ.
Режим шлифовка (Grind).
Вращайте регулятор затемнения против часовой стрелки до щелчка для включения ре-
жима шлифовка (Grind). В этом режиме затемнение светофильтра блокируется, напри-
мер, при использовании сварочной маски в качестве защитного щитка при резке УШМ,
шлифовальным инструментом, заточке. При длительных перерывах в использовании
маски желательно переключать светофильтр в режим «ШЛИФОВКА» для более длитель-
ной службы встроенных батарей.
Регулировка затемнения.
Данные маски имеют два диапазона затемнения: для газосварки/газовой резки/пайки/ми-
кроплазменной сварки/плазменной резки (5–9) и для любого вида ручной дуговой сварки
ММА/MIG/TIG (9–13). Устанавливайте степень затемнения в соответствии с таблицей выбо-
ра затемнения (стр.10).
Сторона А Сторона Б
№ Название № Название
1 Внешний регулятор с 2-мя батареями типа CR2032 6 Индикатор низкого заряда батарей
2 Регулятор чувствительности 7 Солнечная батарея
3 Регулятор задержки открытия 8 Смотровое окно
4 Защитное поликарбонатное стекло 9 Фотодатчик
5 Переключатель диапазона затемнения
1
9
7
2 3 5 64
8
9700V
