№ Название Кол-во № Название Кол-во
А Внешнее поликарбонатное защитное стекло 1 К1 Винт-регулятор ширины оголовья 1
Б Корпус маски сварщика (щиток) 1 К2 Болт 2
В Внешний регулятор 1 К3 Зубчатая шайба с рычагом регулировки наклона 2
Г Светофильтр (картридж) 9700V 6 К4 Внутренняя шайба 2
Д Внутреннее поликарбонатное защитное стекло 1 К5 Наружняя шайба 2
Е Фиксирующий зажим светофильтра 1 К6 Винт-фиксатор (барашек) 2
Ж Фиксаторы зажима 1 К7 Уплотнительная накладка 2
З Винт
И Боковые стекла
К Оголовье с уплотнительной накладкой

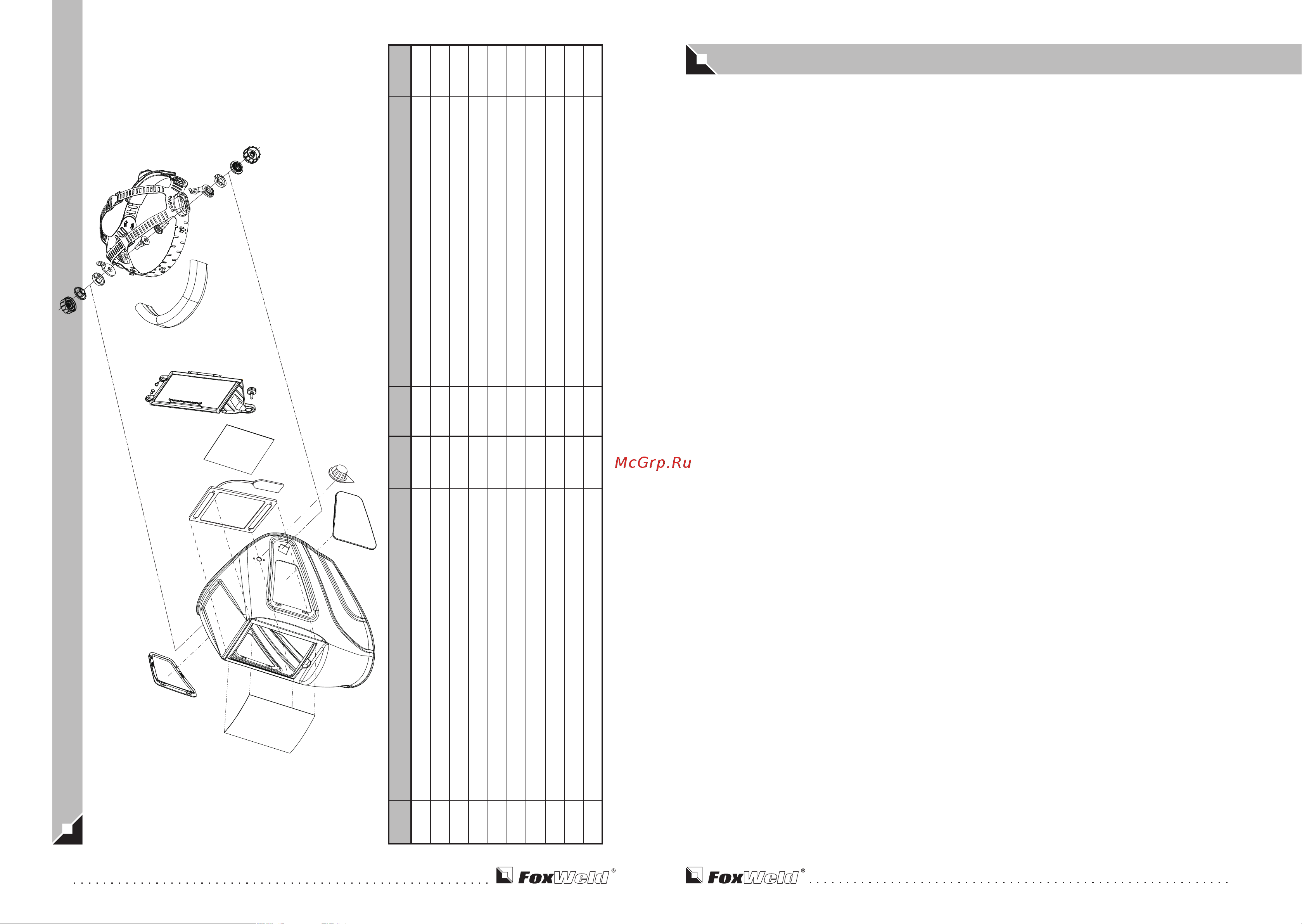

СХЕМА СБОРКИ МАСКИ
А
Б
В
Г
Д
Е
Ж
З
И
К
К2
К3
К4
К5
К6
К7
К1
РЕГУЛИРОВКА ОГОЛОВЬЯ, ЗЕМЕНА СТЁКОЛ И СВЕТОФИЛЬТРА
Настройка реечного оголовья
1. Верхнее крепление: перемещайте направляющие, чтобы глаза сварщика были напро-
тив середины видимой области светофильтра.
2. Винт-регулятор (К1): нажмите на регулятор и вращайте его, изменяя диаметр наголов-
ника, добиваясь плотного прилегания к голове.
3. Настройте расстояние от глаз до свето фильтра используя болт (К2): выберите опти-
мальное положение фиксатора из трех возможных (макс./среднее/мин.).
4. Настройте угол фиксации маски используя шайбу (К4): установите наибо-
лее комфортное положение, фиксируя ограничитель в пяти возможных
позициях. Стараясь добиться угла 90° между плоскостью светофильтра и
направлением взгляда.
5. Помимо угла опускания, данная маска может фиксироваться в любом другом поло-
жении: для этого затяните боковые «барашки» (К6) до упора.
Замена внешнего и внутреннего защитных поликарбонатных стекол
Для замены внешнего защитного стекла, подденьте его в углублении нижней части
рамки с лицевой стороны маски, потянув на себя (не используйте острые предметы.
Будьте осторожны и внимательны, не повредите при этом светофильтр!). Затем пред-
варительно удалив защитные пленки с нового стекла, вставьте его в боковые пазы,
изогнув плоскость для удобства.
Внутреннее защитное стекло заменяйте при необходимости, потянув за нижний край
стекла на себя, избегая давления на светофильтр.
Замена светофильтра
Извлеките фиксирующие зажимы удерживающие светофильтр, подденьте его нижнюю
часть на себя.
