На рисунке 7.2.2. показан показан внешний вид пульта ДУ с дисплеем.

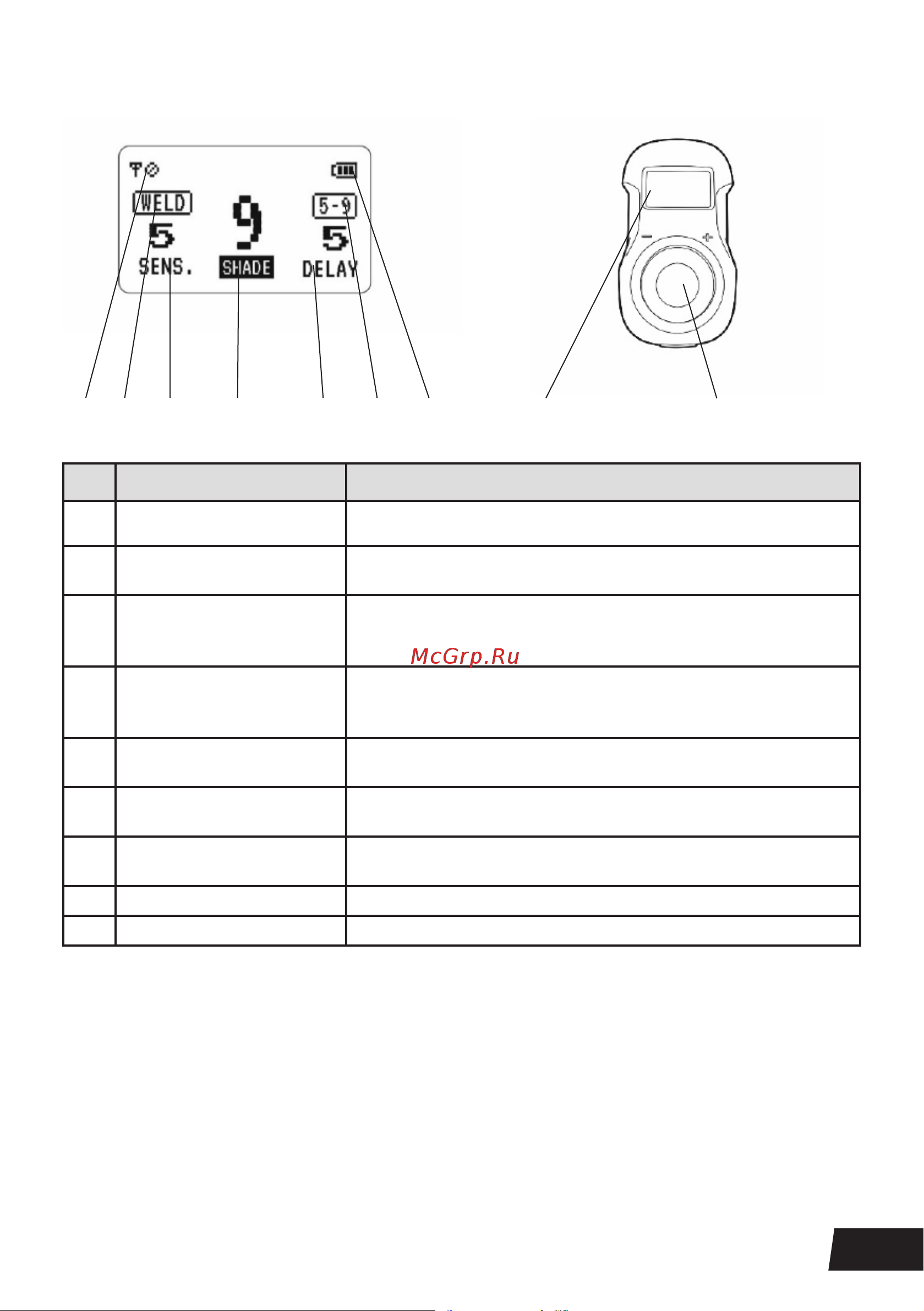

Рис.7.2.2. Внешний вид пульта ДУ с дисплеем.

Поз. Наименование Описание

Индикатор связи со

светофильтром

Показывает уровень сигнала со светофильтром.

Индикатор выбора

режима

Показывает выбранную функцию светофильтра (GRIND –

зачистка, WELD – сваривание, CUT – резка).

Выбор чувстви-

тельности датчиков

(SENSITIVITY)*

Выбирается в зависимости от способа сварки, силы тока и

окружающего освещения (См. раздел 10.5).

Степень затемнения

(SHADE)

Выбирается в зависимости от силы тока и чувствительно-

сти зрительной системы человека. Чем больше значение,

тем темнее светофильтр (См. раздел 10.4).

Выбор времени про-

светления (DELAY)*

Выбирается в зависимости от силы тока и чувствительно-

сти зрительной системы человека (См. раздел 10.6).

Индикатор степени

затемнения

Используется для выбора степени затемнения 5-9/9-13.

Индикатор заряда

батареи

Показывает уровень заряда Li-ion батареи.

8 Дисплей Отображает параметры.

9 Регулятор Управление всеми параметрами светофильтра.

* Шкала значений указана в условных единицах для лучшей визуализации значения.

РЕГУЛИРОВКА НАСТРОЕК СВЕТОФИЛЬТРА МОДЕЛИ TECH SPARX RC

Регулировка настроек светофильтра выполняется пультом ДУ. Вращение регулятора дает воз-

можность регулировать значения чувствительности датчиков (SENSITIVITY), степени затемнения

(SHADE), времени просветления (DELAY), имеет знаки (+) и (–) на корпусе. Регулятор оснащен

функцией нажатия. Нажимая и удерживания 2 секунды кнопку и затем её отпустив, пульт пере-

ключает диапазон степени затемнения 5-9/9-13, функцию светофильтра GRIND – зачистка, WELD –

сварка, CUT – резка. Кратковременное нажатие на регулятор переключает режимы чувствитель-

ности датчиков (SENSITIVITY), степени затемнения (SHADE), времени просветления (DELAY).
