8. ПОДГОТОВКА К РАБОТЕ

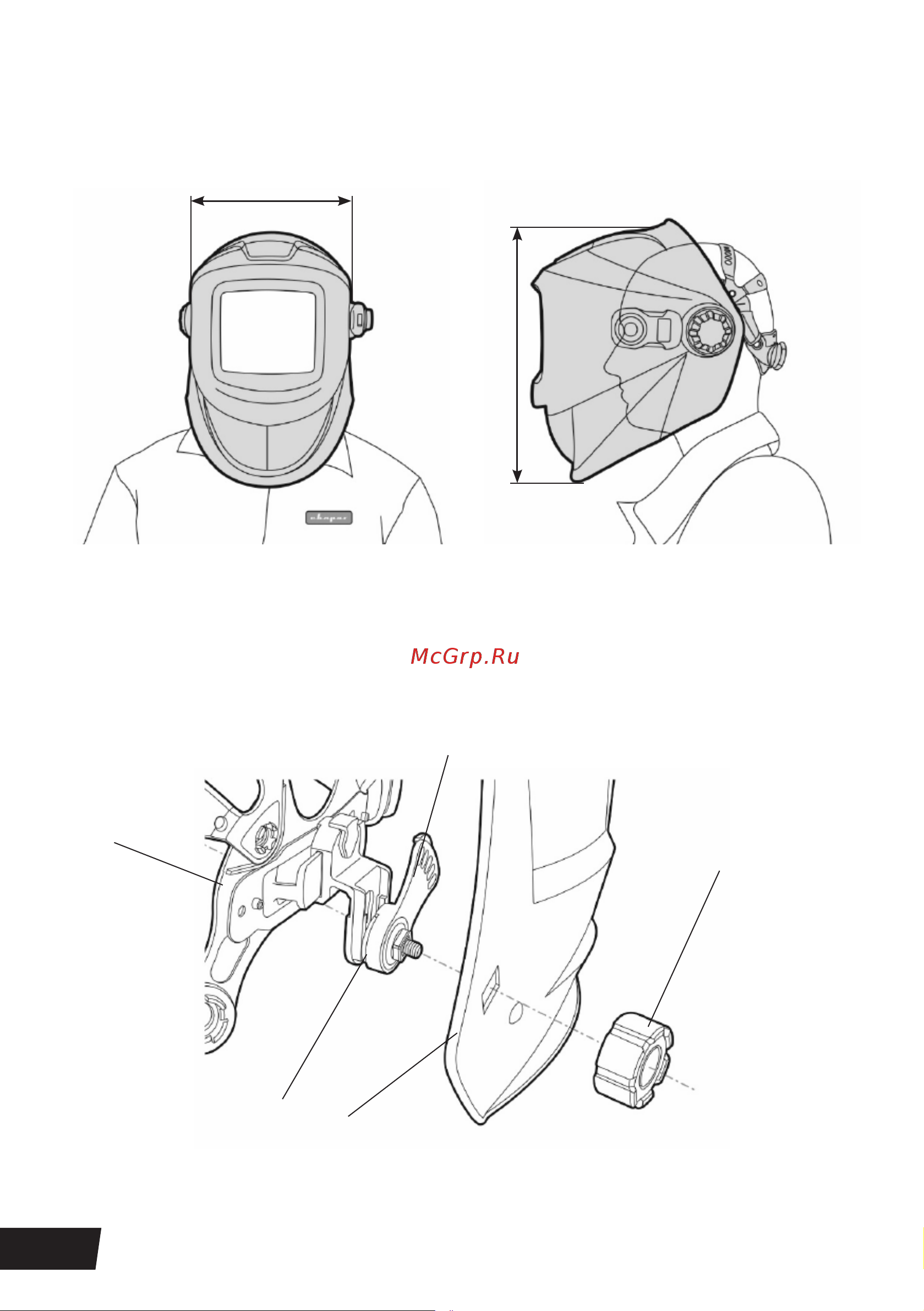

Внешний вид щитка в сборе показан на рисунке 8.0.1.

Рис. 8.0.1. Внешний вид щитка.

* Ширина может отличаться в зависимости от обхвата головы.

8.1. СБОРКА ЩИТКА

Установите наголовник, совместите пазы на внутренней шайбе и корпусе щитка (См. рис. 8.1.1).

Закрутите прижимную гайку с небольшим усилием от руки.

Рис. 8.1.1. Установка наголовника в щиток.

1) Наголовник. 2) Осевой винт. 3) Фиксатор угла наклона.

4) Корпус щитка. 5) Прижимная гайка.

≈280*

≈320
