- 11 -

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Меры предосторожности:

• Перед подключением тщательно проверьте все штекеры кабелей и проводов на

соответствие имеющимся входам в телевизоре и их типу.

• Потеря каких-либо соединяющих кабелей и проводов может привести к некачественной

картинке изображения или проблемам с цветом. Убедитесь, что все провода и кабели

надежно и безопасно вставлены в соответствующие входы.

• С возникающими вопросами обращайтесь к данной инструкции. Не пытайтесь

разобраться самостоятельно.

•

При подключении телевизора и других устройств к нему делайте это, не включая

питание, во избежание различных травм.

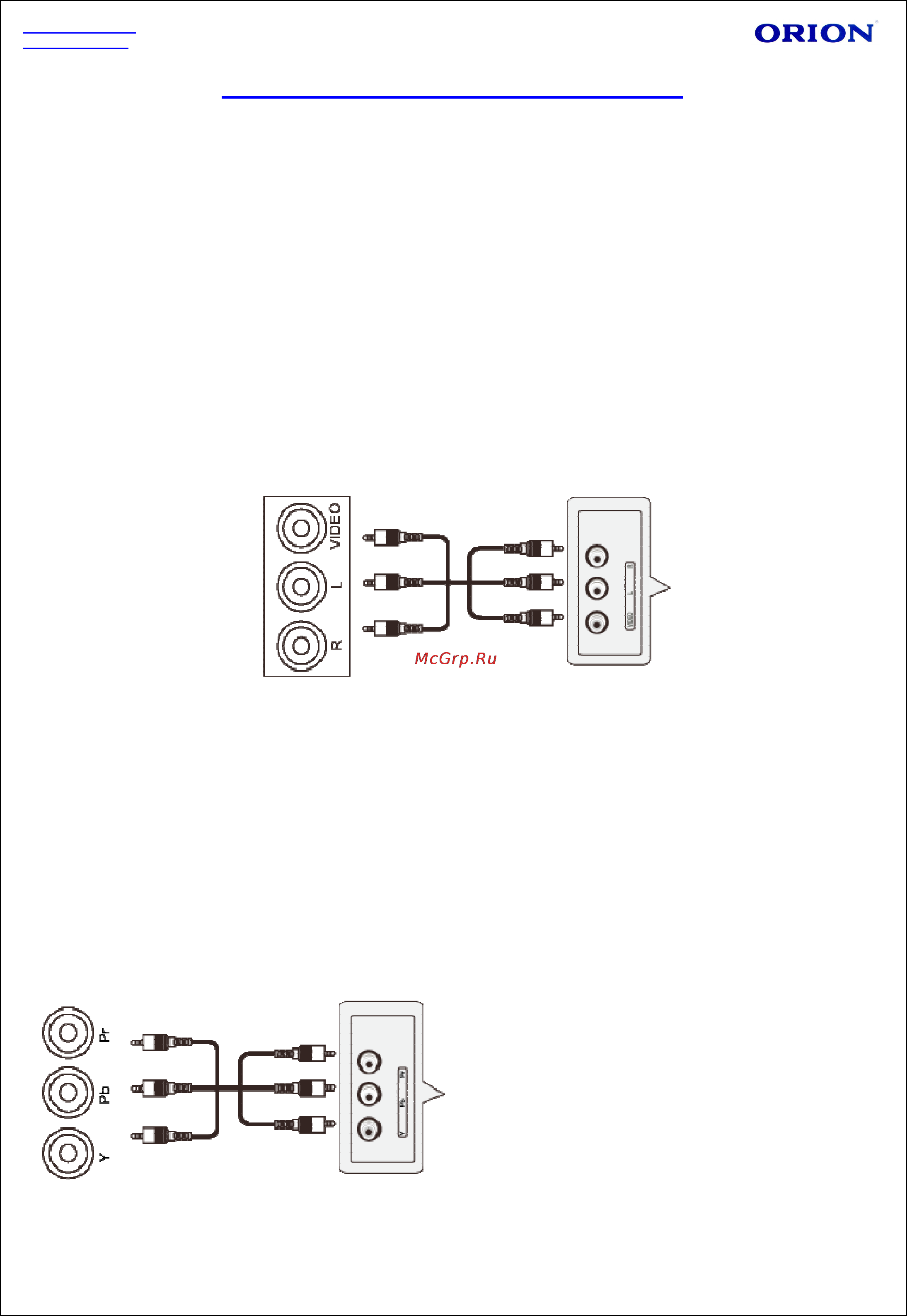

• ПОДКЛЮЧЕНИЕ ЧЕРЕЗ AV ВХОД

Подсоедините S-Video кабель одним концом к аудио/видео выходу на DVD, а другим – к

аудио/видео входу на телевизоре так, как показано на рисунке ниже. Примечание:

Убедитесь, что цвета подключенных концов кабеля совпадают.

Настройка подключения:

После подключения включите питание телевизора и внешнего устройства.

2. Нажмите SOURCE для входа в меню смены входящего сигнала.

3. Используя кнопки курсора, выберите режим подключения AV и нажмите кнопку

ENTER для подтверждения.

• ПОДКЛЮЧЕНИЕ ЧЕРЕЗ КОМПОНЕНТНЫЕ ВХОДЫ YPbPr

Подсоедините кабели Видео (YPbPr) и Аудио одним концом к Видео (YPbPr) и Аудио

выходам, расположенным на DVD или видеоплеере, а другим – к Видео (YPbPr) и Аудио

входам, расположенным на телевизоре так, как показано на рисунке.

Настройка подключения:

1. После подключения включите питание

телевизора и внешнего устройства.

2. Нажмите SOURCE для входа в меню

смены входящего сигнала.

3. Используя кнопки курсора, выберите

режим подключения YPbPr и нажмите

кнопку ENTER для подтверждения.
