Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2 Дата: 13.11.2019
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-3
4
Номенклатура и габаритные размеры
3-4
5
Рекомендации по монтажу и эксплуатации
4
6
Транспортировка и хранение
4
7
Утилизация
4
8
Приемка и испытания
4
9
Гарантийные обязательства
5
10
Гарантийный талон
6
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Автоматические воздухоотводчики STOUT, тип: SVS-1011; SVS-1012; SVS-1013; SVS-1003.
1.2. ИЗГОТОВИТЕЛЬ
Торговая марка “STOUT”, Завод фирмы-изготовителя: OFFICINE RIGAMONTI Spa Via Circonvallaione,
913018 Valduggia (VC), ITALY.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Автоматические воздухоотводчики STOUT - предназначены для удаления воздуха из
трубопроводов и оборудования инженерных систем зданий и сооружений в процессе их
эксплуатации или при заполнении водой. Воздухоотводчик также обеспечивает свободный вход
воздуха в систему при ее опорожнении.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

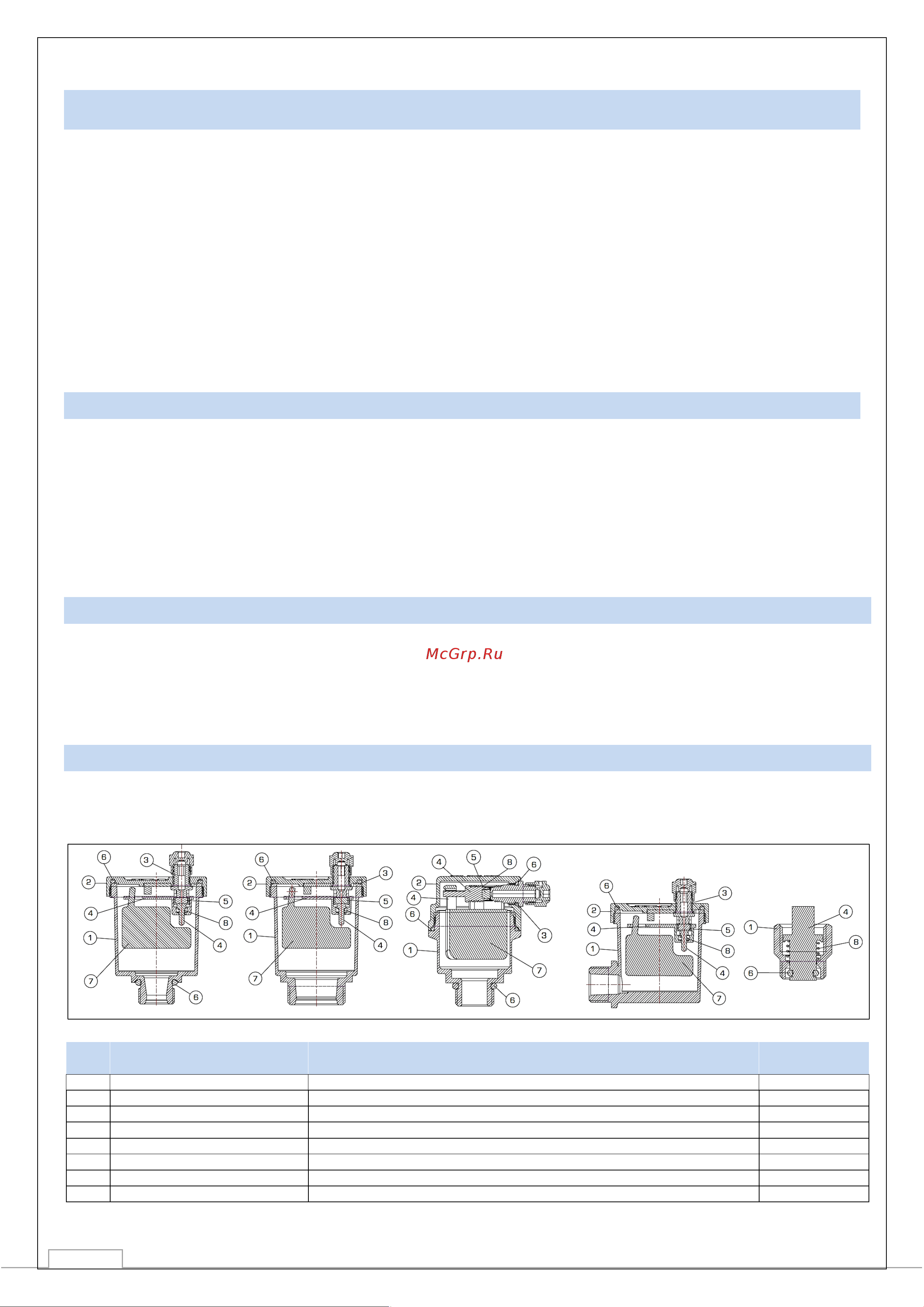

3.1. УСТРОЙСТВО ВОЗДУХООТВОДЧИКОВ
SVS-1011-000015 SVS-1011-000020 SVS-1012-000015 SVS-1013-000015 SVS-1003-000015
ПОЗ.
НАИМЕНОВАНИЕ ДЕТАЛИ
МАТЕРИАЛ
1
Корпус
Литье под давлением, латунь EN 1982-CB754S
2
Крышка
Горячепрессованная латунь EN 12165 – CW617N
Никелированная
3
Седло
Латунь EN 12164 – CW614N
4
Внутренние механизмы
ПОЛИАЦЕТАЛЬ (ПОМ)
5
Уплотнение седла
Эластомер NBR
6
Уплотнительные кольца
Эластомер NBR
7
Поплавок
Высокопрочный ПОЛИПРОПИЛЕН
8
Пружина
НЕРЖАВЕЮЩАЯ СТАЛЬ EN 10088-1.4310 (AISI 302)
