STOUT боковой выпуск, наружная резьба 1/2

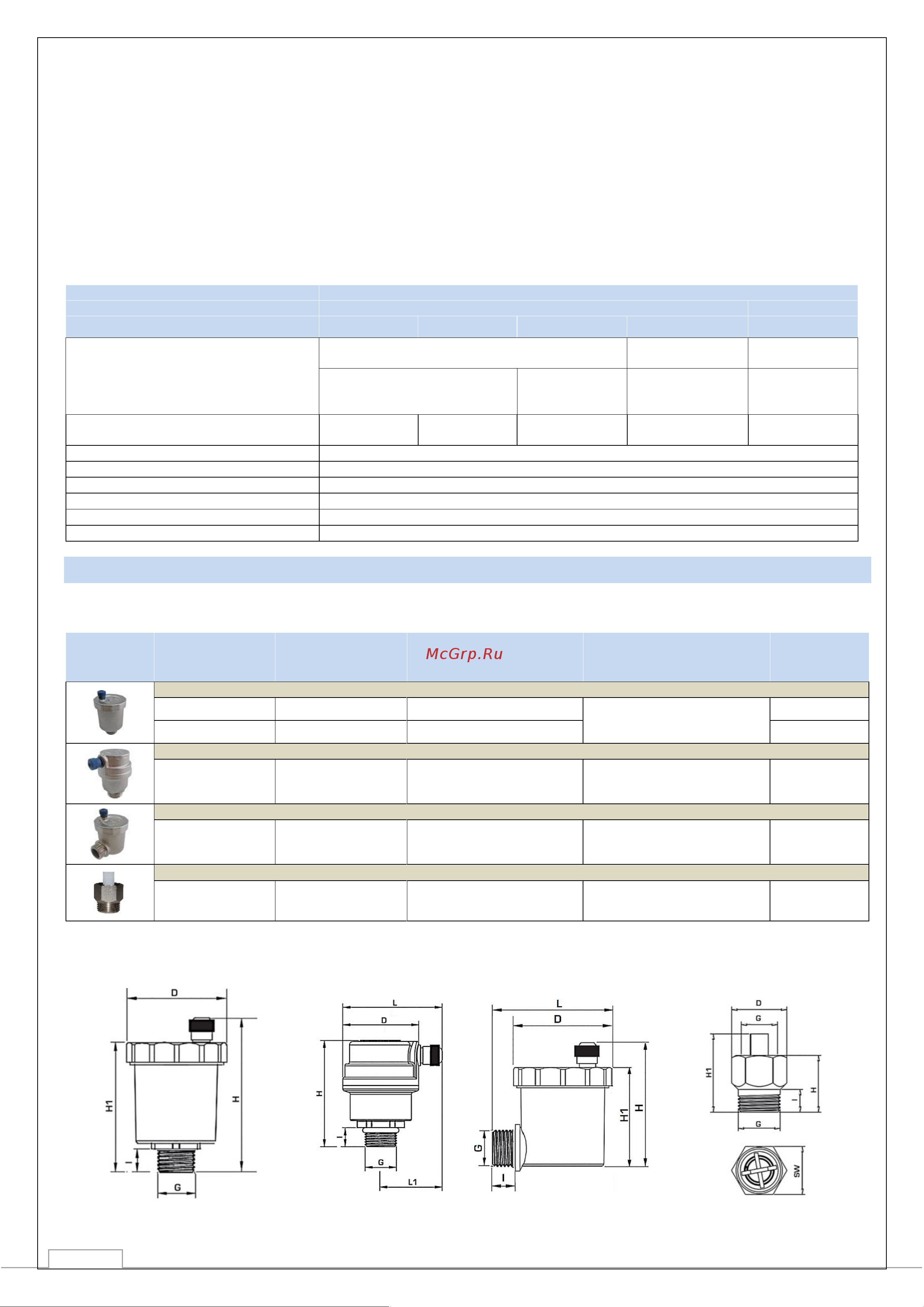

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2 Дата: 13.11.2019
3
Автоматический воздухоотводчик работает следующим образом. При наличии в трубопроводной системе
и воздуха поплавок 7 под собственным весом опущен вниз. В этом положении он через рычаг отклоняет
затвор 4 от его оси. При этом образуется щель между уплотнением затвора 5 и седлом воздуховыпускного
штуцера 3, через которую воздух свободно выходит в атмосферу. Когда трубопровод и полость
воздухоотводчика заполняется водой, поплавок всплывает и перестает воздействовать на рычаг, пружина 6
возвращает затвор в исходное положение и плотно прижимает его к седлу, препятствуя выходу из системы
воды.
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКОВ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЯ ХАРАКТЕРИСТИКИ
ВИД УСТРОЙСТВА
ВОЗДУХООТВОДЧИКИ
ОТСЕЧНОЙ КЛАПАН
АРТИКУЛ
SVS-1011-000015
SVS-1011-000020
SVS-1013-000015
SVS-1003-000015
Модификация
С нижним присоединением
С боковым
присоединением
Вертикальный воздуховыпускной
штуцер
Вертикальный
воздуховыпускной
штуцер
-
Номинальный диаметр присоединительного
штуцера DN, мм
15
20
15
15
15
Резьба, стандарт
UNI ISO 228/1.
Номинальное давление PN, бар
10
Регулируемая среда
Вода, водный раствор гликолей (до 50%)
Диапазон температур рабочей среды
.
,
о
С
0 - 110
Температура транспортировки и хранения,
о
С
От -20 до 50
Средний срок службы, лет
10
4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
4.1. НОМЕНКЛАТУРА
ЭСКИЗ
АРТИКУЛ
НОМИНАЛЬНЫЙ
ДИАМЕТР DN, ММ
РАЗМЕР
ПРИСОЕДИНИТЕЛЬНОЙ
РЕЗЬБЫ, ДЮЙМЫ
ДИАПАЗОН РАБОЧИХ
ТЕМПЕРАТУР,
О
С
МАССА, КГ
Воздухоотводчик с нижним присоединительным патрубком и вертикальным воздуховыпускным штуцером
SVS-1011-000015
15
1/2 (НР)
0 - 110
0,146
SVS-1011-000020
20
3/4 (НР)
0,157
Воздухоотводчик с нижним присоединительным патрубком и горизонтальным воздуховыпускным штуцером
SVS-1012-000015
15
1/2 (НР
0 - 110
0,139
Воздухоотводчик боковым присоединительным патрубком и вертикальным воздуховыпускным штуцером
SVS-1013-000015
15
1/2 (НР)
0 - 110
0,176
Клапан отсечной для воздухоотводчиков (дополнительная принадлежность)
SVS-1003-000015
15
1/2 (ВР) 1/2 (НР)
0 - 110
0,029
4.2. ГАБАРИТНЫЕ РАЗМЕРЫ
SVS-1011-000015(20) SVS-1012-000015 SVS-1013-000015 SVS-1003-000015
