3. ПРАВИЛА И УСЛОВИЯ МОНТАЖА

СБОРКА

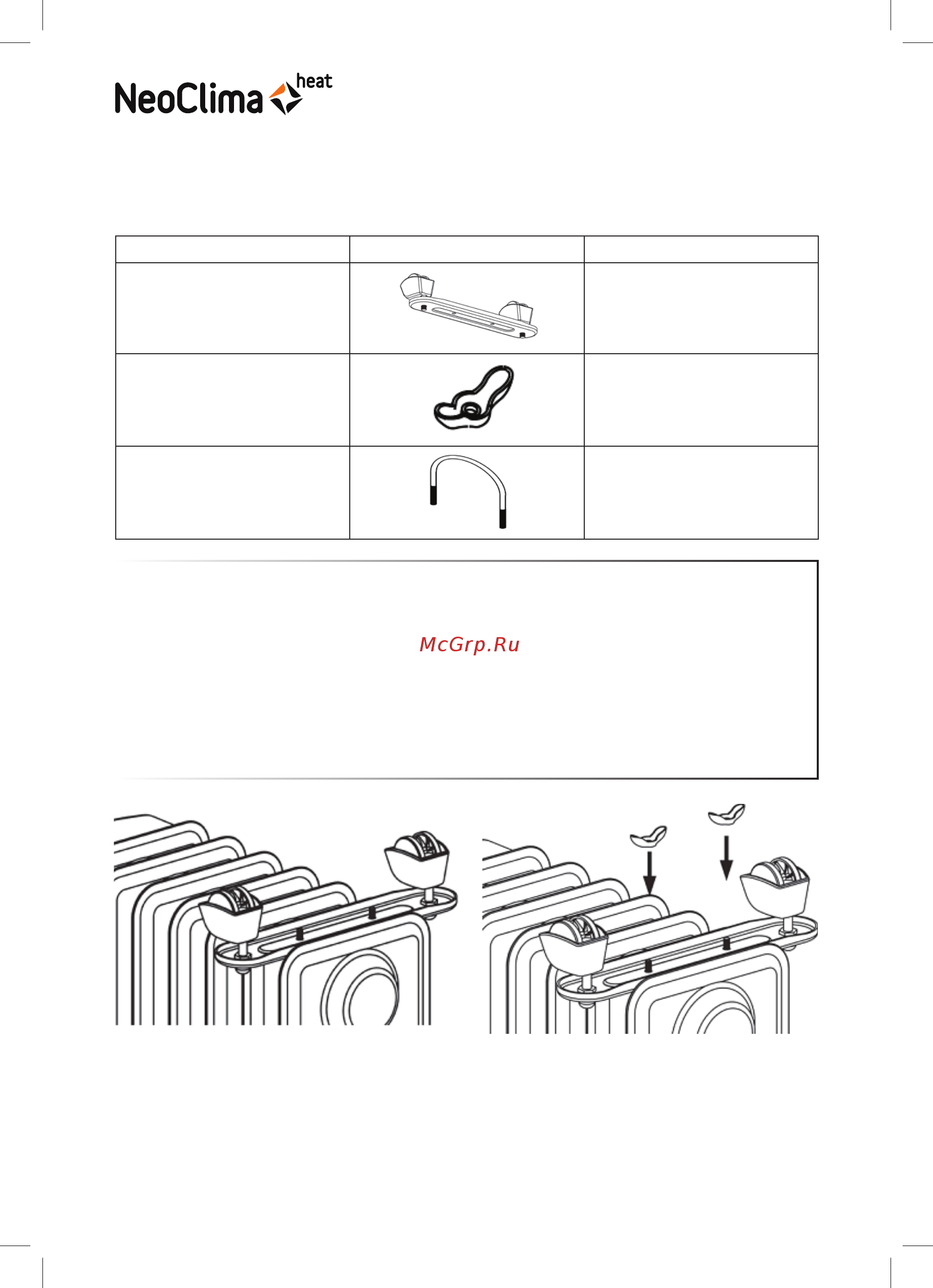

Соберите изделие, установив планки с роликами и закрепив ее прилагаемым крепежом.

Название Рисунок Количество

Планка с роликовыми колесиками

Гайка

Арочная скоба

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями объектов, которые

могут отличаться от их реального внешнего вида.

1. Извлеките роликовые колесики и арочные скобы из упаковки.

2. Переверните радиатор нижней стороной вверх и поставьте на ровную, устойчивую и нецарапацающуюся поверхность,

чтобы предотвратить повреждение поверхности радиатора или напольного покрытия.

3. Приложите одну пару роликовых колесиков на радиатор, а снизу установите арочную скобу между двумя крайними

секциями радиатора.

4. Надежно зафиксируйте роликовые колесики, закрутив две барашковые гайки.

5. Аналогичным способом закрепите вторую пару роликовых колесиков.

6. Переверните радиатор колесиками вниз.
