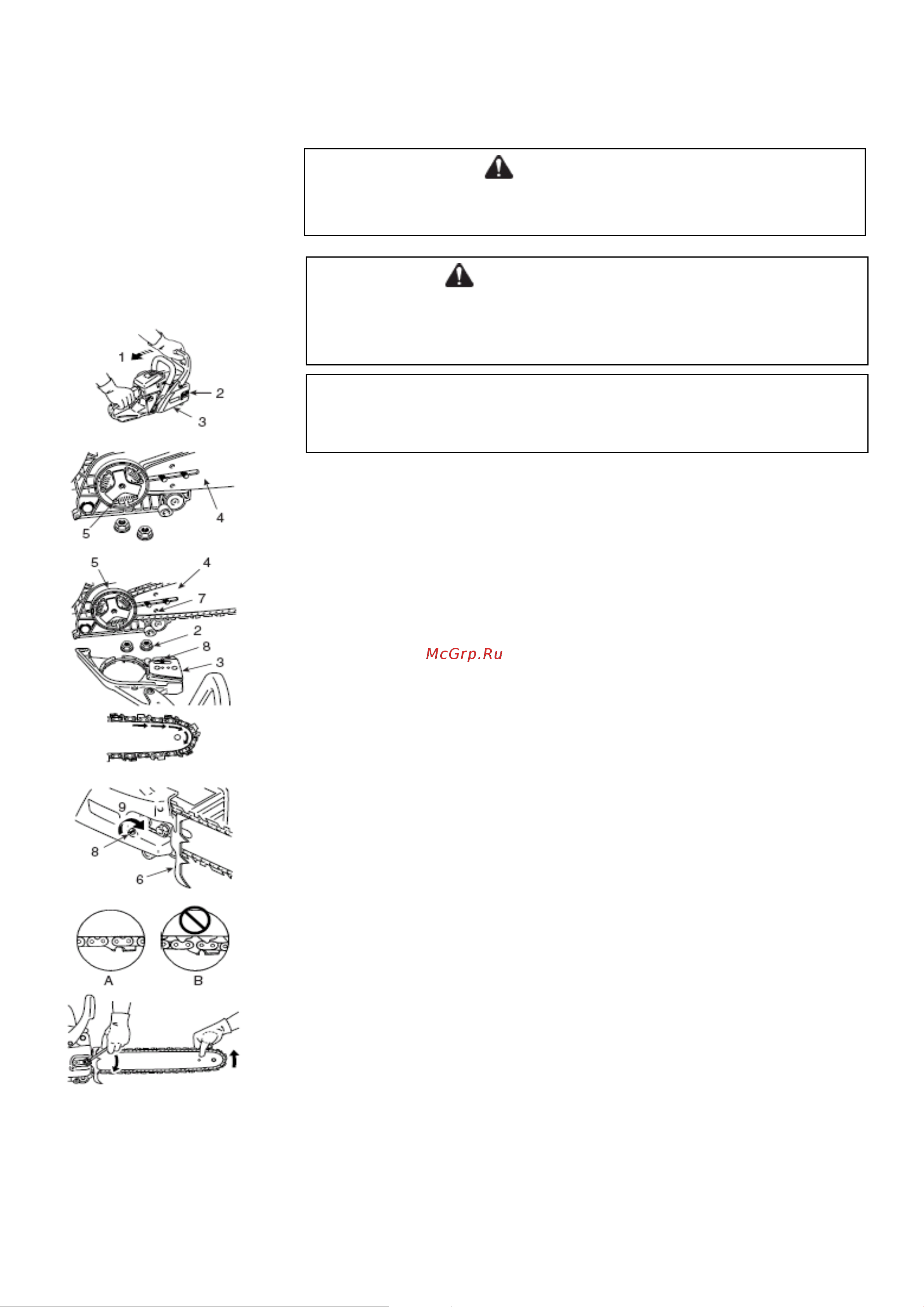

Echo CS-4200ES-16" [10/32] Монтаж пильной цепи и шины
10
Сборка
Монтаж пильной цепи и шины
1. Освободите тормоз цепи
2. Две гайки
3. Крышка муфты сцепления
Установите пильную шину и цепь как следует.
• Отвинтите две гайки и снимите крышку муфты.
• Установите шину и передвигайте шину в сторону муфты сцепления.
4. Пильная шина
5. Муфта сцепления
6. Пазовая часть в шине
7. Регулятор натяжения цепи
8. Направление натяжения цепи
• Установите пильную цепь как показано на рисунке.
(Убедитесь, что зубцы пильной цепи обращены в правильном направлении)
• Отпустите тормоз цепи и установите крышку сцепления и зубец упора на штырь
пильной шины.
Затяните гайки вручную.
Убедитесь, что устройство натяжения цепи проходит в пазовую часть пильной
шины.
• Поднимите носок шины и крутите регулировочный винт натяжения цепи по часовой
стрелке пока цепь не будет плотно прилегать к нижней части пильной шины.
(А) Правильное натяжение
(В) Неправильное натяжение
• Затяните обе гайки, при этом носок пилы
держите вверх.
• Потяните цепь рукой, двигая ее вокруг пильной шины. Ослабьте натяжение, если
вы чувствуете где-то слишком сильное натяжение.
CS-3700ES/CS-4200ES
ПРЕДУПРЕЖДЕНИЕ
Ради собственной безопасности всегда выключайте двигатель перед
проведением любой, из указанных ниже операций.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Регулировка должны производиться при холодном двигателе.
2. Надевайте защитные перчатки, работая с цепью.
3. Не работайте бензопилой с ослабленной цепью.
ПРИМЕЧАНИЕ
Передвиньте рычаг тормоза цепи (Передний защитный щиток) полностью
назад для снятия или установки крышки муфты сцепления на цепную пилу.
