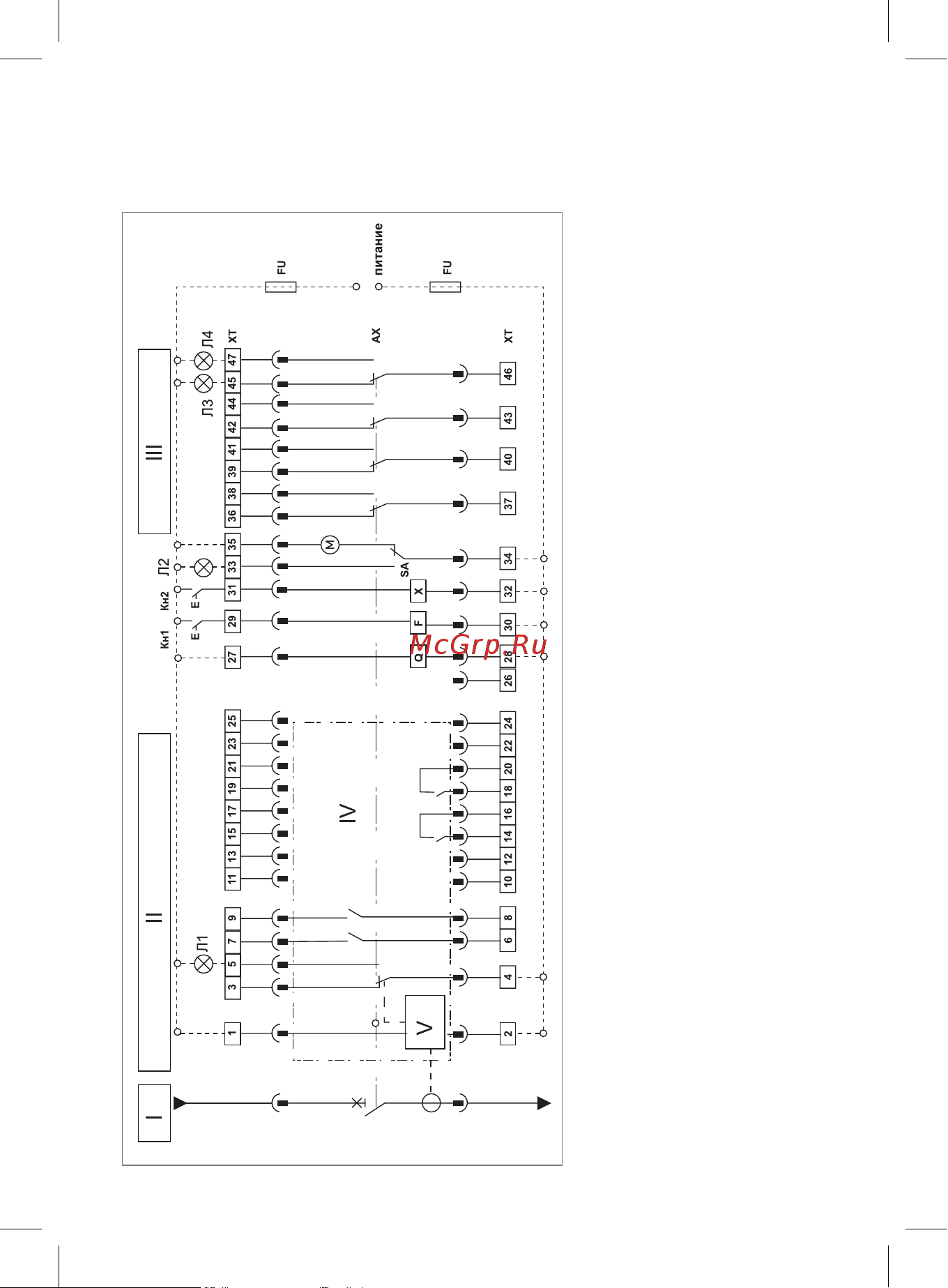

Типовая схема подключения

Схема коммутации вторичных цепей и цепей

управления автоматического выключателя BA-45

I – главные цепи выключателя.

II – модуль защиты от сверхтоков.

III – модуль цепей вспомогательных контак-

тов.

IV – микропроцессор.

V – разъем процессора.

Л1 – индикатор повреждения на линии.

Л2 – индикатор состояния взвода механизма.

Л3 – индикатор отключенного состояния вы-

ключателя.

Л4 – индикатор включенного состояния вы-

ключателя.

Кн1 – кнопка команды на отключение вы-

ключателя.

Кн2 – кнопка команды на включение выклю-

чателя.

AX – вспомогательные контакты выключате-

ля (четыре переключающих контакта).

Q – минимальный расцепитель напряжения;

выводы 27 и 28 должны быть обязательно

подсоединены к главной цепи и подано на-

пряжение раньше, чем на выключатель.

F – независимый расцепитель.

Х – электромагнит включения.

М – мотор-редуктор взведения привода.

SA – конечный выключатель взвода привода.

XT – выводы (клеммные зажимы) цепей

вторичной коммутации автоматического вы-

ключателя.

FU – плавкий предохранитель.
