Таб.2 Медиаконвертер OMC-1000-11X,назначение разъемов на задней

панели

№

п/п

Обозначение

Назначение

DC 5V

- +

Разъем предназначен для подключения к

медиаконвертеру комплектного блока питания AC

220V / DC 5V, 1A

5. Подключение

5.1 Схема подключения

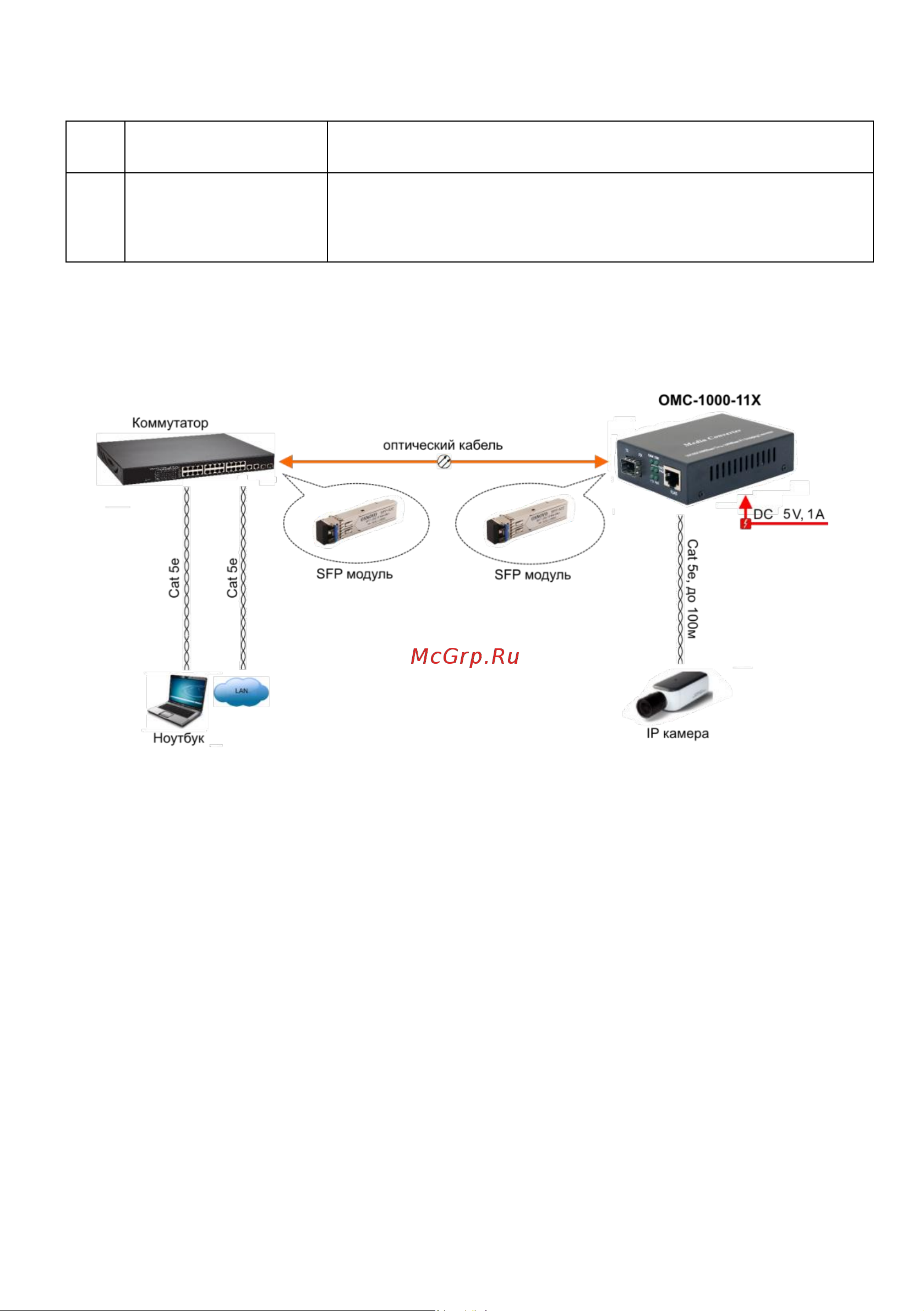

Рис.5 Типовая схема подключения медиаконвертера OMC-1000-11X

5.2 Порядок подключения

1. Отключите питание оборудования, к которому будет подключен

медиаконвертер.

2. Подключите к медиаконвертеру SFP модуль (приобретается

отдельно), далее с помощью оптического кабеля подключите

медиаконвертер к удаленному устройству с ответным SFP модулем или

подходящим оптическим портом.

!! Соблюдайте правило – к медиаконвертеру с рабочей длинной

волны tx1310/rx1550нм (a) может быть подключен только

медиаконвертер (или другое устройство) с рабочей длиной волны

tx1550/rx1310нм (b) Выбирайте SFP модули правильно!!
