3. Подключите кабель витой пары (UTP) от оконечного

оборудования к порту RJ-45 медиаконвертера.

4. Подайте питание на медиаконвертер (от комплектного БП), а

также на оконечное оборудование. Если все сделано правильно,

индикаторы TP/ACT и FX/ACT должны гореть/мигать, свидетельствуя о

установленном подключении и передающихся данных.

6. Проверка работоспособности системы

После подключения кабелей к разъёмам медиаконвертера можно

убедиться в его работоспособности.

Подключите медиаконвертеры между двумя ПК с известными IP-

адресами, располагающимися в одной подсети, например, 192.168.1.1 и

192.168.1.2.

На первом компьютере (192.168.1.2) запустите командную строку

(выполните команду cmd) и в появившемся окне введите команду:

ping 192.168.1.1

Если все подключено правильно, на экране монитора отобразится

ответ от второго компьютера (Рис.6). Это свидетельствует об исправности

медиаконвертеров и корректному установлению соединения по оптике.

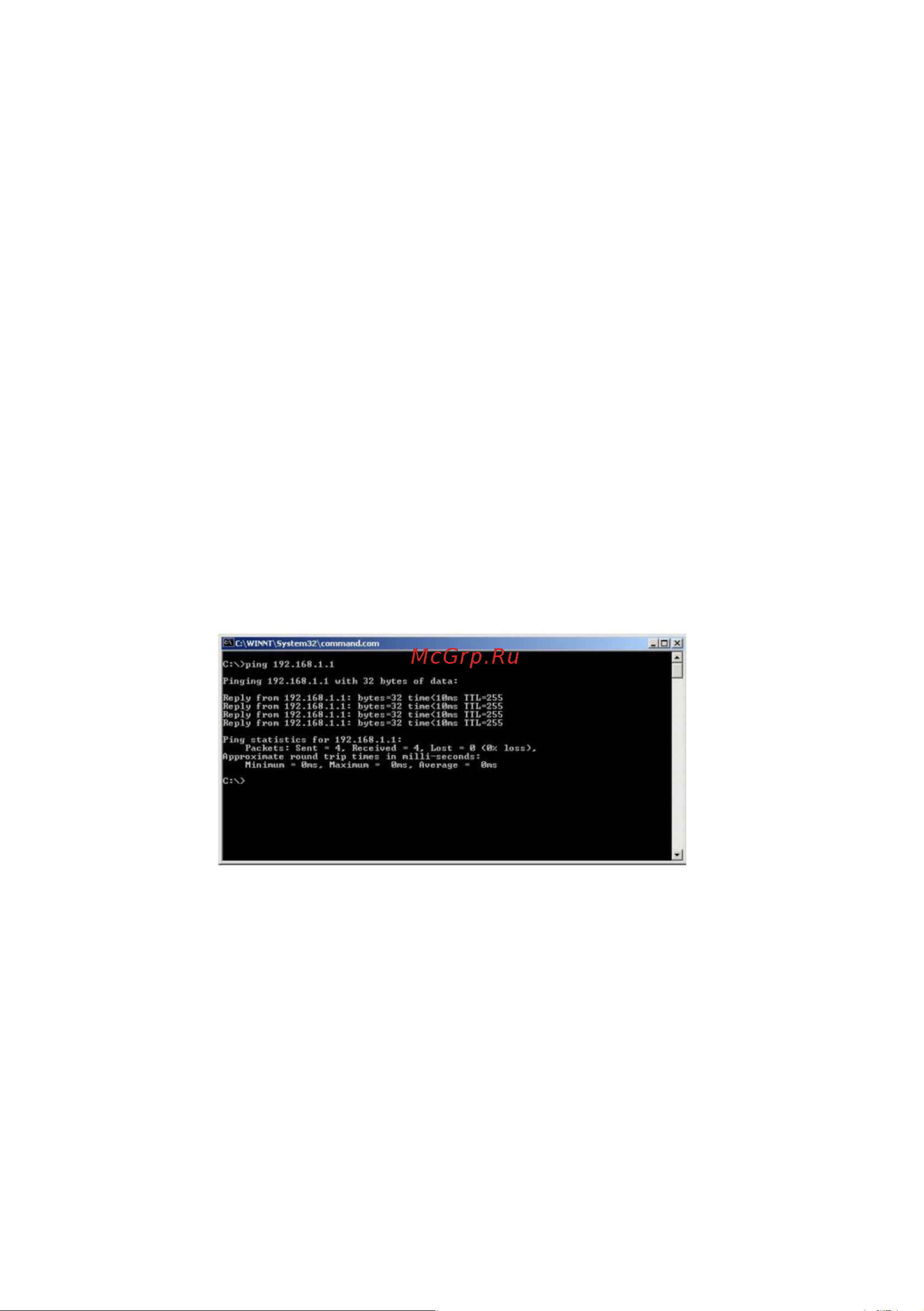

Рис.6 Данные, отображающиеся на экране монитора, после

использования команды Ping.

Если ответ ping не получен («Время запроса истекло»), то

следует проверить соединительные кабели и IP-адреса компьютеров.

Если не все пакеты были приняты, это может свидетельствовать:

- о низком качестве оптоволоконного кабеля (изгибы кабеля,

большое кол-во узлов сварки);

- о неисправности медиаконвертера;

- о неисправности оконечного оборудования.
