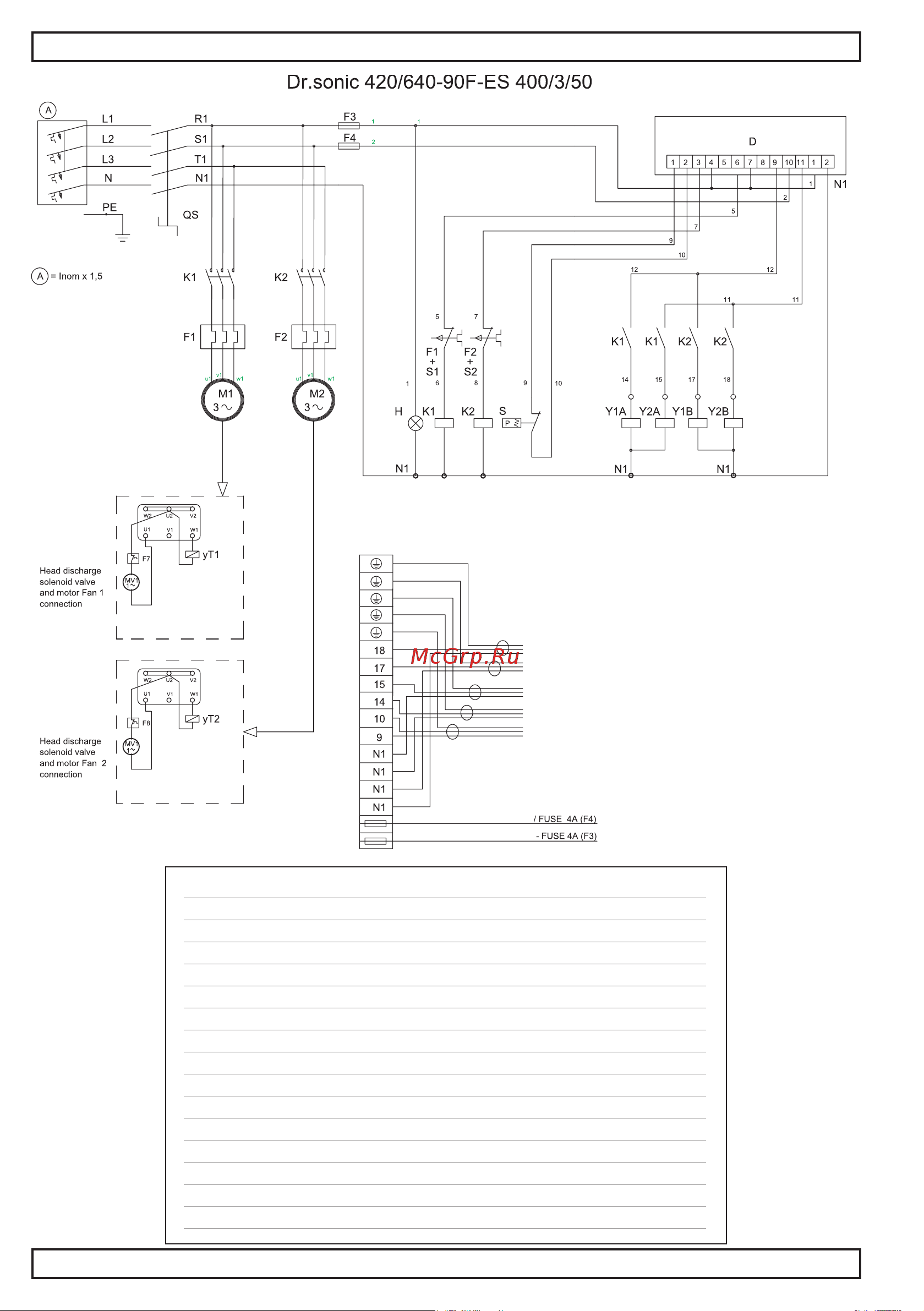

8. ЭЛЕКТРОСХЕМЫ
Подключение
Электроклапана
Вывода
воздуха с
торцевой части
и Пред. импел.
Двигателя 1
ЭЛЕКТРОКЛАПАН Y2B
ЭЛЕКТРОКЛАПАН Y1B
ЭЛЕКТРОКЛАПАН Y2A
ЭЛЕКТРОКЛАПАН Y1A
СЛУЖЕБНЫЙ ПРЕССОСТАТ (S) / PRESSURE SWITCH
Подключение
Электроклапана
Вывода
воздуха с
торцевой части
и Пред. импел.
Двигателя 2
ПЛАВКИЙ ПРЕДОХРАНТЕЛЬ
ПЛАВКИЙ ПРЕДОХРАНТЕЛЬ
QS Главный выключатель
F3-F4 Предохранители 5x20 4A
F7-F8 Защиты от перегрузок вентиляторов
ST1-ST2 Внутренние термостаты окружающей среды
MV1-MV2 Двигатели внутренних вентиляторов
M1-M2 Двигатели компрессоров
K1 Счетчик двигателя компрессора 1
K2 Счетчик двигателя компрессора 2
F1+S1 Термореле со сбросом двигателя компрессора 1
F2+S2 Термореле со сбросом двигателя компрессора 2
S Служебный прессостат
D Станция управления
H Зелёный световой сигнал
Yt1-Yt2 Электроклапаны разгрузки торцевой части
Y1A-Y2A Электроклапаны сушильной колонны 1
Y1B-Y2B Электроклапаны сушильной колонны 2
