11 СВЕДЕНИЯ О ПРИЕМКЕ
Теплосчетчик «Пульсар» модификации Т _______________________________________________________________________,
заводской № _____________, соответствует требованиям технических условий ТУ 4213-041-44883489-2016 и признан годным к
эксплуатации.
ОТК Дата выпуска
12 СВЕДЕНИЯ О ПОВЕРКЕ
Теплосчетчик «Пульсар» модификации Т прошёл поверку в соответствии с таблицей:
Дата поверки Наименование поверки
Результат поверки
(годен/не годен)
Подпись поверителя
Клеймо поверительного
органа
Дата о
чередной
поверки
Первичная до ввода
в эксплуатацию
Годен
Приложение А

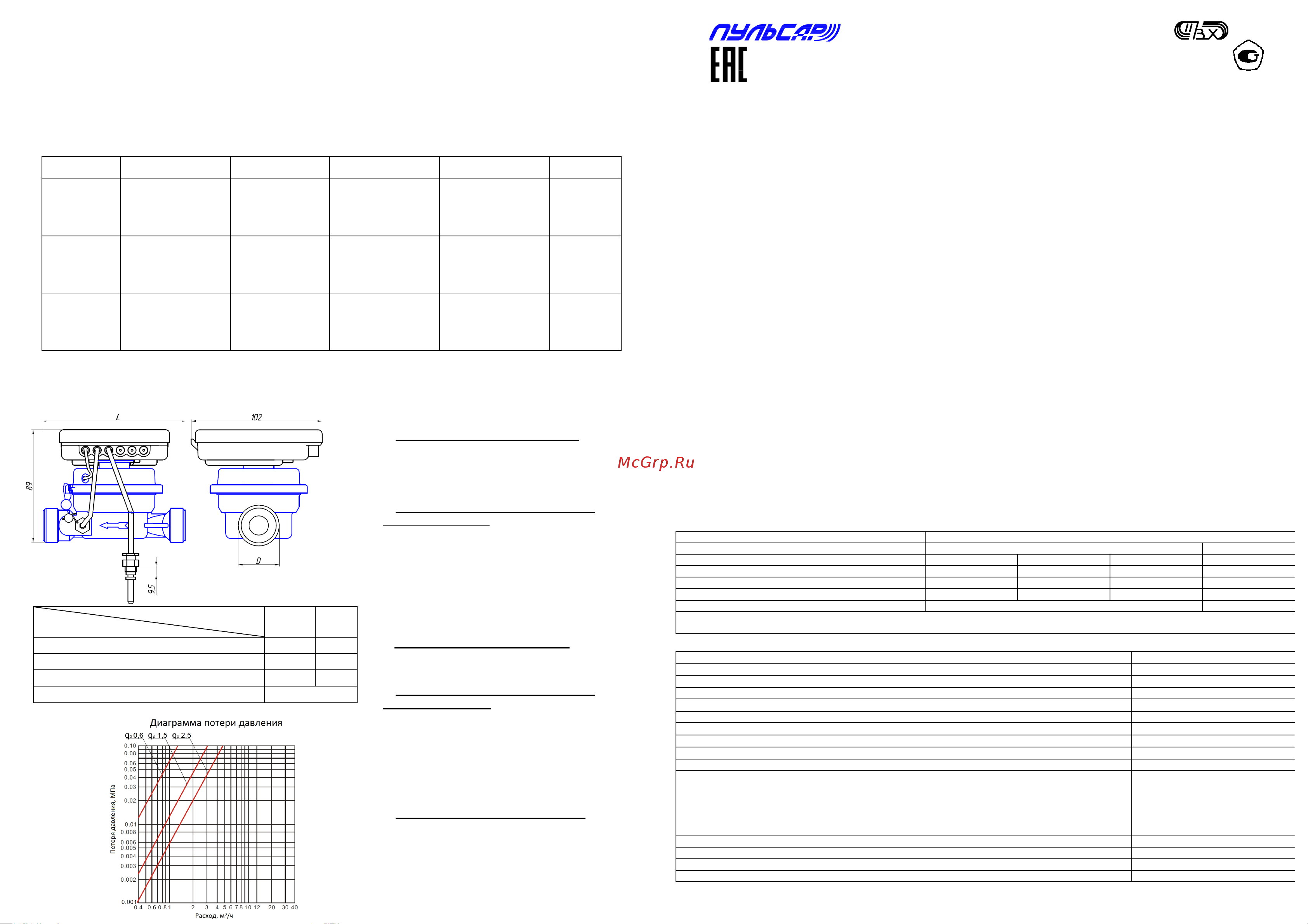

ГАБАРИТНЫЙ ЧЕРТЕЖ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Номинальный диаметр
Размер
15 20
Присоединительная резьба D G3/4 G1
Монтажная длина L, мм 110 130
Масса теплосчётчика, кг 0,7 0,9
Присоединительная резьба термопроебразователя М10х1
Приложение В
ООО НПП «ТЕПЛОВОДОХРАН»
ТЕПЛОСЧЕТЧИК «ПУЛЬСАР» Т
Руководство по эксплуатации (паспорт)
ЮТЛИ.408843.000 РЭ (ред.14)
Государственный реестр №65782-16 ОКПД-2 26.51.65.000
Настоящее руководство по эксплуатации представляет собой эксплуатационный документ, объединённый с паспортом.
1 НАЗНАЧЕНИЕ
Теплосчетчик «Пульсар» Т (далее – теплосчетчик) предназначен для работы в закрытых системах отопления. Теплосчетчик
может использоваться для измерения тепла в тупиковой системе горячего водоснабжения, как счетчик горячей воды, определяющий
объем воды, температура которой выше заданного значения.
Теплосчетчик включает в себя преобразователь расхода, вычислитель и пару платиновых термопреобразователей
сопротивления.
Принцип работы теплосчетчика состоит в измерении объема и температуры теплоносителя в подающем и обратном
трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем.
Теплосчетчик измеряет, вычисляет и индицирует на ЖКИ следующие параметры:
- тепловую энергию, (Гкал);
- объем теплоносителя, (м
3
);
- температуру теплоносителя в подающем и обратном трубопроводах, (ºС);
- разность температур в подающем и обратном трубопроводах, (ºС);
- мгновенный расход теплоносителя, (м
3
/ч);
- мгновенную тепловую мощность, (Гкал/ч);
- дату и время;
- объем воды, измеренный счетчиками с импульсным выходом, подключенными к дополнительным счетным входам (м
3
);
- сетевой адрес;
- коды ошибок.
Теплосчетчик имеет энергонезависимую память, в которой регистрируются значения тепловой энергии и параметры
теплопотребления (средние температуры за интервал времени, объем теплоносителя за интервал времени). Глубина архива 60
месяцев, 184 суток и 1488 часов. По протоколу M-Bus возможно считывание месячного архива глубиной 24 записи. В
энергонезависимой памяти сохраняется журнал событий, содержащий информацию об ошибках, возникающих в процессе работы и
изменении настроечных параметров.
Расчет тепла по уравнению теплопередачи (2) ГОСТ Р ЕН 1434-1-2011.
Преобразователь расхода устанавливается в прямом или обратном трубопроводе, место установки оговаривается при заказе.
Теплосчетчики поставляются как без интерфейсов, так и с интерфейсами: RS485, M-Bus, импульсный выход, радиоканал.
Выбор интерфейса осуществляется при заказе прибора.
Теплосчетчики соответствует требованиям ТР ТС 020/2011. Декларация о соответствии: ТС № RU Д-RU.МЛ66.В.00639 от
12.09.16г.
2 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Наименование параметра
Значение параметра
15
20
Минимальный объемный расход,
q
i
, м
3
/ч
0,012
0,02
0,03
0,
05
Максимальный объемный расход*, q
p
, м
3
/ч
0,6
1,0
1,5
2,5
Предельный объемный расход, q
s
, м
3
/ч
1,2
2,0
3,0
5,0
Порог чувствительности, м
3
/ч
0,004
0,006
0,008
0,015
Масса, г, не более
700
900
*
Gmax
-
в соответствии с Приказом Минстроя России от 17.03.
2014 № 99/ «Об утверждении Методики осуществления коммерческого учета тепловой
энергии, теплоносителя».
Таблица 2
Наименование параметра
Значение параметра
Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %,:
±
(3+4·∆t
min
/∆t+0,02·q
p
/q)
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %,:
±
(2+0,02·q
p
/q), но не более
±
5
Диапазон измерений температуры,
º
С
от 1 до 105
Пределы допускаемой абсолютной погрешности измерений температуры, °С
±
(0,6+0,004·t)
Диапазон измерений разности температур,
∆
t, º
С
от 3 до 104
Пределы допускаемой относительной погрешности комплекта датчиков температуры, %
±
(0,5+3·∆t
min
/∆t)
Пределы допускаемой относительной погрешности вычислителя, %
±
(0,5+∆t
min
/∆t)
Пределы допускаемой относительной погрешности измерений текущего времени, %
±
0,05
Максимальное рабочее давление, МПа
1,6
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С, при:
а) эксплуатации
б) хранении
- диапазон относительной влажности воздуха, %
- диапазон атмосферного давление, кПа
от +5 до +50
от -40 до +55
от 20 до 95
от 61 до 106,7
Класс защиты по ГОСТ 14254
IP54
Средний срок службы, лет, не менее,
12
Длина присоединительных кабелей термопреоб
разователей, мм
(по заказу возможны другие значения)
1500
Длина присоединительных кабелей интерфейсов, мм
(по заказу возможны другие значения)
1000
Приложение Б
ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ
ПОДКЛЮЧЕНИЙ
1) Исполнение с интерфейсом RS485:
Белый – минус питания
Коричневый – плюс питания
Желтый – RS485 A
Зеленый – RS485 B
2) Исполнение с импульсными входами и
интерфейсом RS485:
Серый (Черный) – плюс вход 1
Розовый (Оранжевый) – плюс вход 2
Синий – плюс вход 3
Красный – плюс вход 4
Белый – минус питания
Коричневый – плюс питания
Желтый – RS485 A
Зеленый – RS485 B
3) Исполнение с интерфейсом M-Bus:
Белый – M-Bus
Коричневый – M-Bus
4) Исполнение с импульсными входами и
интерфейсом M-Bus:
Серый (Черный) – плюс вход 1
Розовый (Оранжевый) – плюс вход 2
Синий – плюс вход 3
Красный – плюс вход 4
Белый – минус входов
Желтый – M-Bus
Зеленый – M-Bus
5) Исполнение с импульсным выходом:
Коричневый – плюс
Белый – минус
