EAV56344-02 03/21

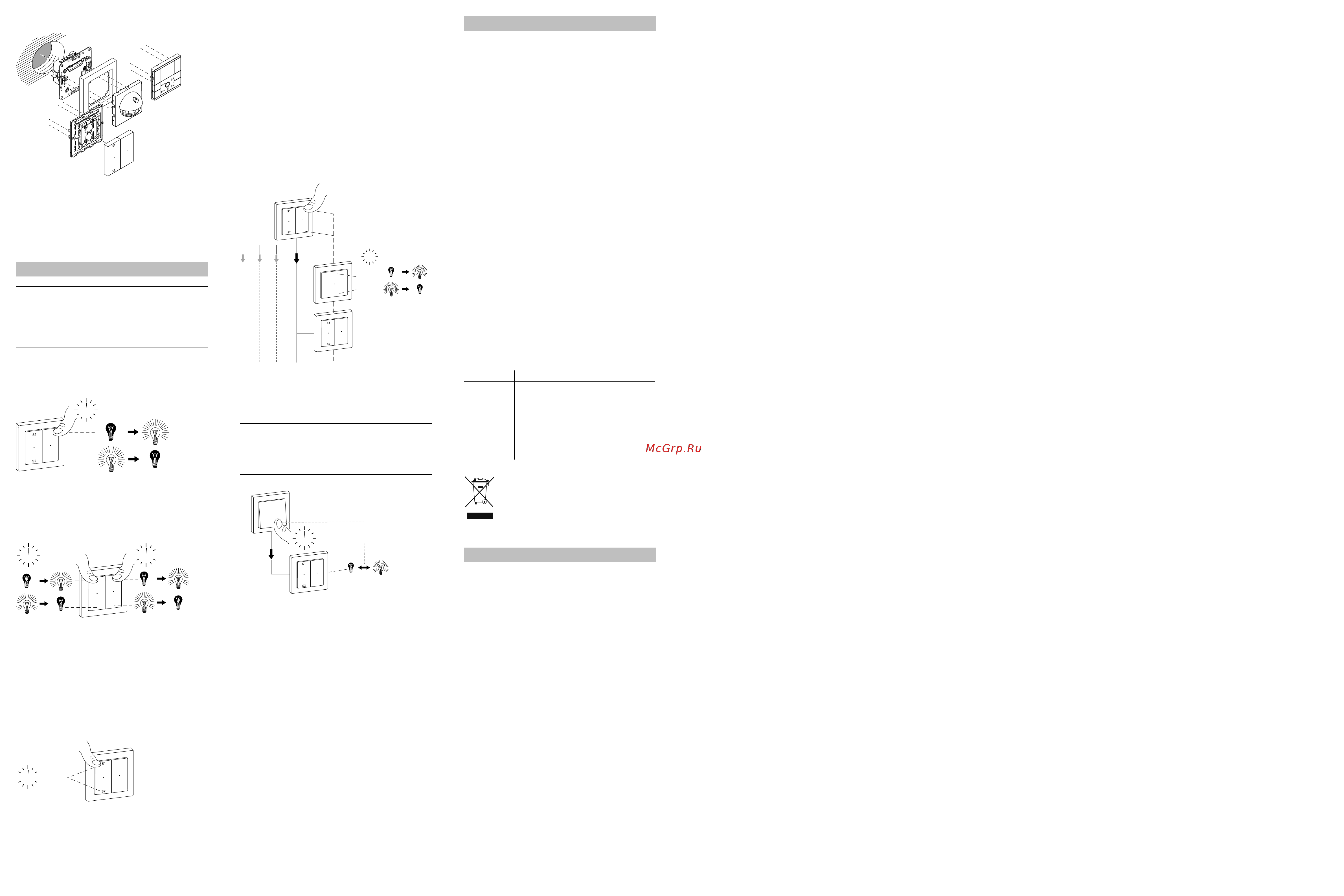

Instalação do dispositivo

A Mecanismo de interruptor, simples/duplo

B Quadro

C Módulo (ver descrição geral da função)

D Teclas para módulo

O mecanismo é mostrado aqui a operar em con-

junto com um módulo de botão de pressão. Para

mais informações sobre como operar os vários

módulos, consultar as instruções de funciona-

mento relevantes.

Ligar/desligar cargas (mecanismo sim-

ples)

Ligar/desligar cargas (mecanismo du-

plo)

• Botão de pressão direito: Canal 1

• Botão de pressão esquerdo: Canal 2

Acionar cenários (mecanismo simples)

(apenas para módulo de botão de pressão, duplo)

Cenários padrão

Todos os dispositivos são fornecidos de fábrica com

predefinições para um cenário.

Operar o mecanismo

S1: Luz ligada

S2: Luz desligada

< 0,5 s

Controlo de cargas a partir de outro lo-

cal com dispositivos transmissores via

PlusLink. Por exemplo:

• Mecanismo de unidade central com módulo

• Controlador lateral Plus, simples/duplo

• Botão de pressão mecânico

• Sensor externo

Exemplo de operação 1:

Quando o módulo do botão de pressão no mecanismo

de unidade central é pressionado, todas as cargas nas

linhas PL são controladas em conjunto:

• Ação curta do botão de pressão (< 0,5 s): ligar/desli-

gar

A Mecanismo de interruptor na linha PL 1

B Mecanismo de unidade central com módulo

Exemplo de operação 2:

Quando é utilizado um botão de pressão mecâni-

co, deve ligar-se apenas um mecanismo. Com

dois ou mais mecanismos, não é garantida a co-

mutação simultânea das cargas.

A Mecanismo de interruptor

B Botão de pressão mecânico

PL4 PL3

PL2

PL1

0,5 s

Para perguntas técnicas, queira contactar o Centro de

Atendimento ao Cliente do seu país.

se.com/contact

Informação técnica

Alimentação: AC 220/230 V ∼, 50/60 Hz

Corrente nominal: 10 AX, cosφ = 0,6

Capacidade de ligação por

canal

Lâmpadas incandescen-

tes: 2200 W

Lâmpadas de halogéneo

HV: 2000 W

Lâmpadas de halogéneo

LV com transformador de

enrolamento: 500 VA

Transformadores elec-

trónicos: 1050 W

Carga capacitiva: 10 A, 140 μF

Lâmpadas economiza-

doras: 100 VA

Carga do motor: 1000 VA

MTN5162-0000: Se o canal 1 for carregado com 10 A,

então o canal 2 só pode ser carregado com 4 A. A car-

ga total nos dois canais não pode exceder 14 A.

Condutor neutro: necessário

Saídas:

MTN5161-0000 1 contacto de fecho

MTN5162-0000 2 contactos de fecho

Bornes de ligação: Terminais de parafuso

para no máx. 2x 2,5 mm

ou 2x 1,5 mm

Protecção

Utilizar somente os seguintes disjuntores:

MTN5161-0000 MTN5162-0000

Schneider

Electric 10 A 23614 16 A 23617

ABB 10 A S201-B10 16 A S201-B16

ABL Sursum 10 A B10S1 16 A B16S1

Hager 10 A MBN110 16 A MBN116

Legrand 10 A 03268 16 A 03270

Siemens 10 A 5SL61106 16 A 5SL61166

Separar o dispositivo do restante lixo domés-

tico colocando-o num ponto de recolha ofi-

cial. A reciclagem profissional protege o

ambiente e as pessoas de possíveis efeitos

prejudiciais.

Schneider Electric Industries SAS

EAV5634401_02.fm Page 12 Wednesday, March 3, 2021 2:14 PM
