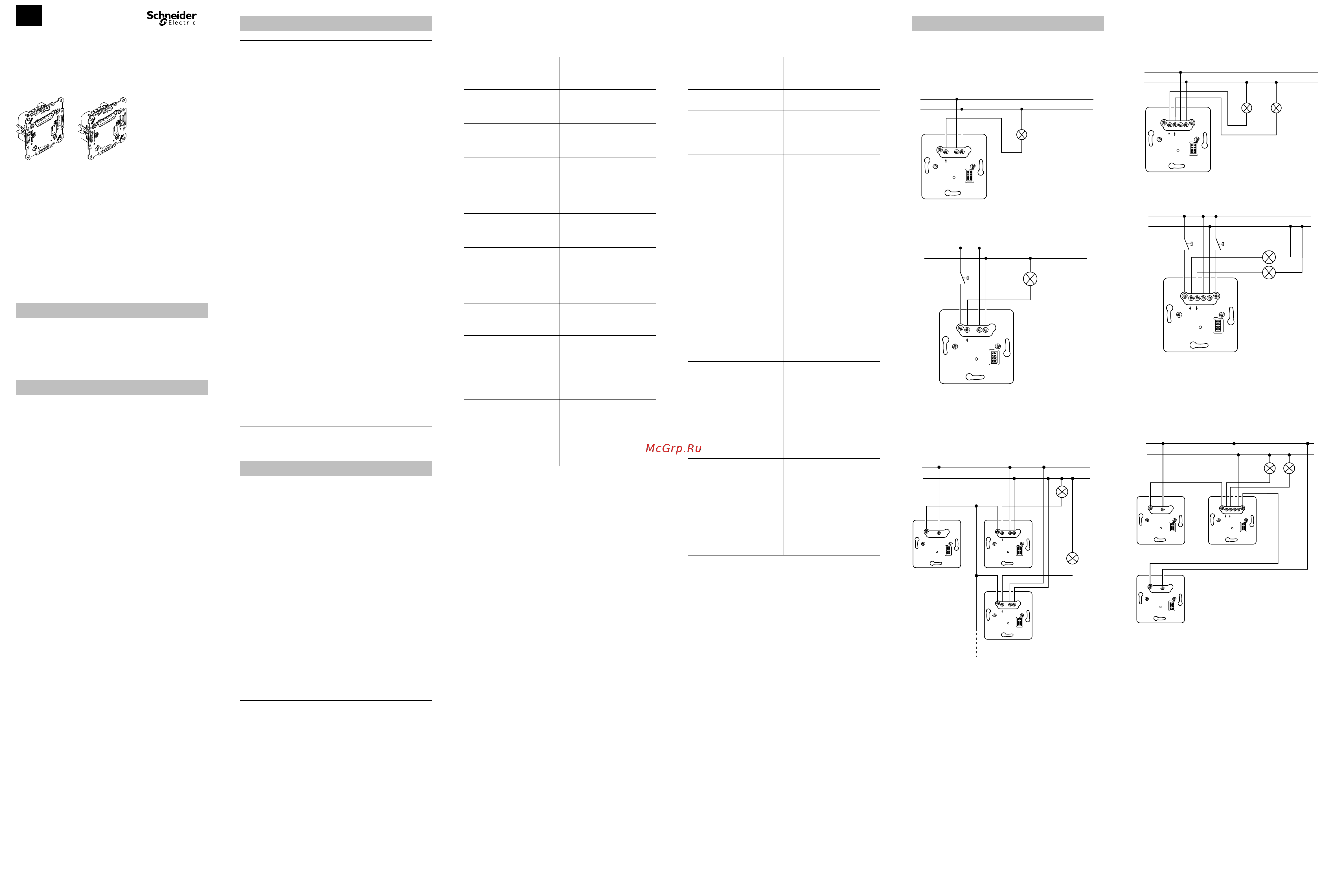

EAV56344-02 03/21

Mecanismo de interruptor© Schneider-Electric 2014EAV56344-0203/21

Mecanismo de interruptor

Art. n.º MTN5161-0000

Mecanismo de interruptor, duplo

Art. n.º MTN5162-0000

– A complementar com:

• módulos correspondentes

(ver descrição geral da função).

– Extensor PlusLink (Art.º n.º CCTDT5130)

– Distribuidor PlusLink (3 ciclos) (Art.º n.º MTN5130-

0001)

Mecanismo de interruptor

Manual de instruções

Acessórios necessários

Acessórios

PERIGO

Perigo de danos graves ou lesões, p. ex. de-

vido a incêndio ou choque eléctrico causa-

dos por uma instalação eléctrica incorrecta.

Uma instalação eléctrica segura só pode ser ga-

rantida se a pessoa em questão possuir conheci-

mentos básicos nas seguintes áreas:

• Ligação a redes de instalação

• Ligação de vários aparelhos eléctricos

• Instalação de cabos eléctricos

Normalmente, só profissionais especializados

em instalações eléctricas possuem experiência e

conhecimento neste tipo instalações. Se estes

requisitos mínimos não forem cumpridos ou res-

peitados de alguma forma, será da sua inteira

responsabilidade a causa de quaisquer danos

materiais ou pessoais.

PERIGO

Perigo de morte por electrocussão.

As PlusLink transportam corrente eléctrica mes-

mo com o dispositivo desligado. Desligar sempre

o dispositivo da alimentação através do fusível

do circuito de entrada antes de realizar trabalhos

nele. Se uma ou mais linhas PlusLink estiverem

ligadas a fusíveis separados na sua instalação,

isto significa que não estão isoladas electrica-

mente umas das outras. Neste caso, deve utilizar

o extensor PlusLink.

CUIDADO

O dispositivo pode danificar-se.

A diferença de tensão entre fases diferentes

pode danificar o dispositivo.

Ligue todos os dispositivos ligados de uma ou

mais linhas PlusLink à mesma fase ou utilize um

terminal PlusLink para a instalação multifásica.

Pode utilizar o mecanismo de interruptor (adiante desig-

nado mecanismo) para alternar cargas óhmicas ou ca-

pacitivas por canal.

O mecanismo está ainda dotado de um (mecanismo

simples) ou dois (mecanismo duplo) mecanismos Plus-

Link, que servem para o controlo dos canais de outro lo-

cal. O mecanismo, complementado com um módulo

(ver a descrição geral da função), constitui o dispositivo

receptor e é controlado via PlusLink (PL) pelo disposi-

tivo transmissor.

Exemplos de dispositivos transmissores:

• Mecanismos de unidade central (complementados

com módulos relevantes)

• Controlador central Plus, simples/duplo

• Botões de pressão mecânicos

• Sensores externos

Para poder usar a PlusLink, na sua instalação será ne-

cessário um fio condutor adicional

O comprimento total das secções de cabos

numa linha PL não pode exceder 100 m (quando

é utilizado um cabo de 3 fios condutores).

CUIDADO

O mecanismo pode danificar-se.

• Operar o mecanismo sempre de acordo com

os dados técnicos especificados.

• Operar o mecanismo apenas numa tensão de

rede sinusoidal. Este pode ser danificado, se

for utilizado com reguladores da intensidade

da luz ou condensadores.

Para a sua segurança

Conhecer o mecanismo de interruptor

Descrição geral da função do mecanis-

mo simples, complementado com os

módulos correspondentes

Para mais informações sobre a aplicação e as suas

funções, leia as instruções do módulo correspondente.

Módulo: Função:

Módulo de botão de pres-

são Basic, simples

• Ligar/desligar

Módulo de botão de pres-

são Basic, duplo

• Ligar/desligar

• Acionar e guardar cená-

rios

Módulo de botão de pres-

são Comfort, simples

• Ligar/desligar

• Função de iluminação

de escadas

Módulo de botão de pres-

são Comfort, duplo

• Ligar/desligar

• Acionar e guardar cená-

rios

• Função de iluminação

de escadas

Módulo de botão de pres-

são ligado, simples

• Ligar/desligar

• Funções adicionais da

aplicação

Módulo de botão de pres-

são conectado, duplo

• Ligar/desligar

• Acionar e guardar cená-

rios

• Funções adicionais da

aplicação

Módulo de sensor embuti-

do ARGUS 180

• Função de iluminação

de escadas dependente

da luminosidade

Módulo de sensor embuti-

do ARGUS 180 com inter-

ruptor

• Função de iluminação

de escadas dependente

da luminosidade

• Ligar/desligar a ilumina-

ção de escadas de co-

mutação permanente

Módulo do temporizador

de visualização

• Ligar/desligar manual-

mente

• Ligar/desligar controlada

pelo tempo

• Avaliar o temporizador

DCF

Descrição geral da função do mecanis-

mo duplo, complementado com os mó-

dulos correspondentes

Para mais informações sobre a aplicação e as suas

funções, leia as instruções do módulo correspondente.

Módulo: Função:

Módulo de botão de pres-

são Basic, simples

• Ligar/desligar ambos os

canais em conjunto

Módulo de botão de pres-

são Basic, duplo

• Ligar/desligar ambos os

canais em separado

Módulo de botão de pres-

são Comfort, simples

• Ligar/desligar ambos os

canais em conjunto

• Função de iluminação

de escadas

Módulo de botão de pres-

são Comfort, duplo

• Ligar/desligar ambos os

canais em separado

• Temporizador (por

exemplo, iluminação de

escadas)

Módulo de botão de pres-

são ligado, simples

• Ligar/desligar ambos os

canais em conjunto

• Funções adicionais da

aplicação

Módulo de botão de pres-

são ligado, duplo

• Ligar/desligar ambos os

canais em separado

• Funções adicionais da

aplicação

Módulo de sensor embuti-

do ARGUS 180

• Função de iluminação

de escadas dependente

da luminosidade

• Função de iluminação

de escadas dependente

daluminosidade

Módulo de sensor embuti-

do ARGUS 180 com inter-

ruptor

• Função de iluminação

de escadas dependente

da luminosidade

• Função de iluminação

de escadas dependente

daluminosidade

• Ligar/desligar a ilumina-

ção de escadas de co-

mutação permanente

Módulo do temporizador

de visualização

• Ligar/desligar manual-

mente ambos os canais

ao mesmo tempo

• Ligar/desligar controlada

pelo tempo de ambos os

canais em separado ou

em conjunto

• Avaliar o temporizador

DCF

É necessário ligar o mecanismo (sim-

ples) para a aplicação.

Mecanismo como dispositivo autónomo

Mecanismo com botão de pressão mecânico via

PlusLink

A Mecanismo de interruptor

B Botão de pressão mecânico (modo de alternância)

Utilizar em conjunto com o dispositivo transmissor

via PlusLink

(aqui mostrado com o controlador central Plus)

A Mecanismo de interruptor

B Controlador lateral Plus, simples/duplo (dispositivo

transmissor)

Instalar o mecanismo

É necessário ligar o mecanismo (duplo)

para a aplicação.

Mecanismo como dispositivo autónomo

Mecanismo com botões de pressão mecânicos via

PlusLink

A Mecanismo de interruptor, duplo

B Botões de pressão mecânicos (modo de alternân-

cia)

Utilizar em conjunto com o dispositivo transmissor

via PlusLink

(aqui mostrado com o controlador central Plus)

A Mecanismo de interruptor, duplo

B Controlador central Plus, simples/duplo (dispositivo

transmissor)

PL2

PL1

PL2

PL1

PL2

PL1
