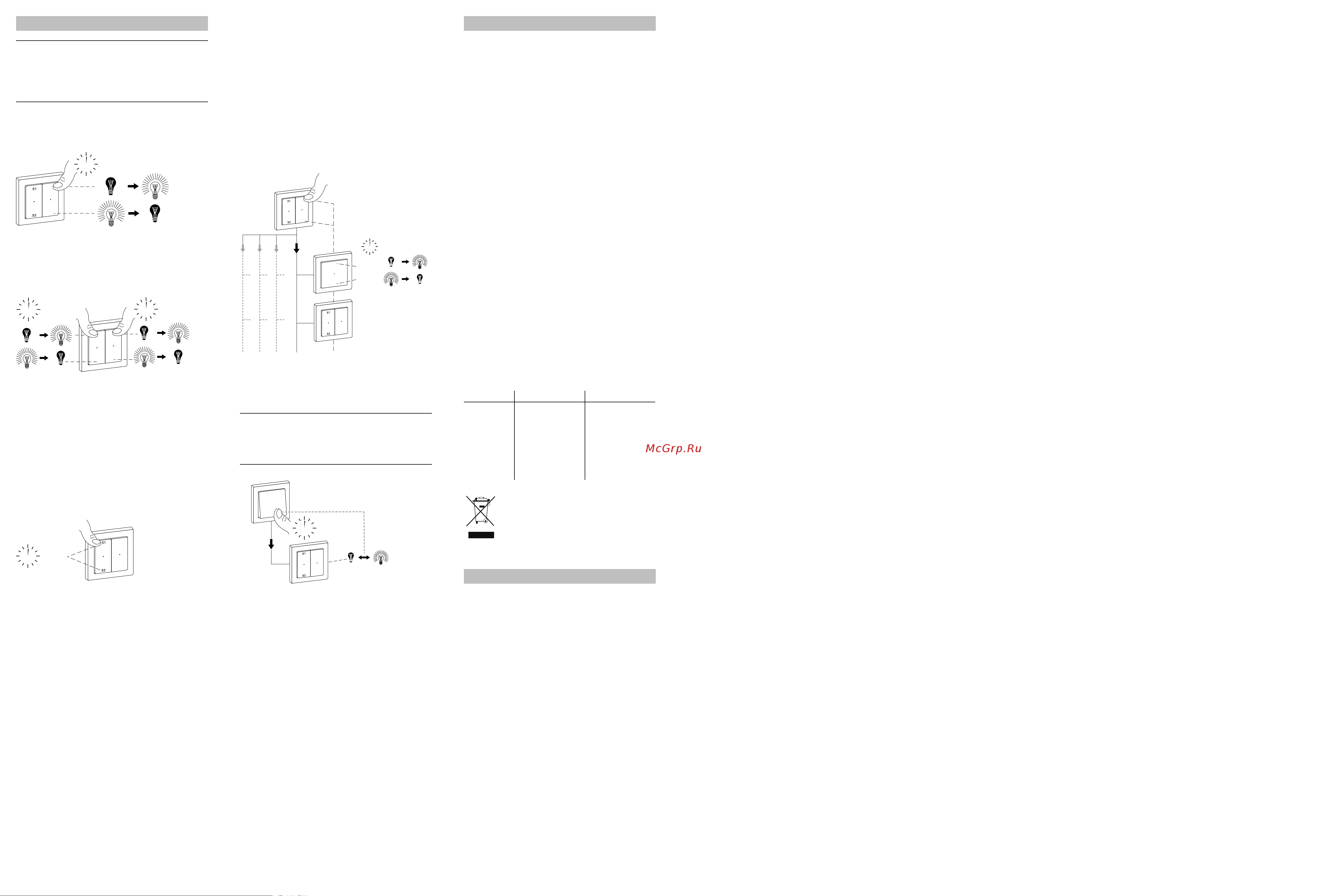

El mecanismo se muestra aquí operando en

combinación con un módulo para pulsador. Pue-

de encontrar más información sobre cómo operar

los diversos módulos en las instrucciones de fun-

cionamiento relevantes.

Conexión/desconexión de cargas (me-

canismo de 1 elemento)

Conexión/desconexión de cargas (me-

canismo de 2 elementos)

• Pulsador derecho: Canal 1

• Pulsador izquierdo: Canal 2

Activación de escenas de iluminación

(mecanismo de 1 elemento)

(solo para módulo para pulsador, 2 elementos)

Escenas estándar

Todos los dispositivos se suministran de fábrica con

ajustes predeterminados para una escena de ilumina-

ción.

Funcionamiento del dispositivo

S1: Iluminación encendida

S2: Iluminación apagada

< 0,5 s

Control de las cargas desde otro lugar

con transmisores a través de PlusLink.

Por ejemplo:

• Unidad central con módulo

• Controlador secundario Plus, 1 elemento/2 elementos

• Pulsador mecánico

• Sensor externo

Ejemplo de operación 1:

Cuando está pulsado el módulo para pulsador de la uni-

dad central, todas las cargas de las líneas PL se contro-

lan juntas:

• Pulsación corta (< 0,5 s): encender/apagar

A Relé electrónico en línea PL 1

B Unidad central con módulo

Ejemplo de operación 2:

Cuando se usa un pulsador mecánico, recomen-

damos conectar solamente un mecanismo. Con

dos o más mecanismos, ya no queda garantiza-

da la conmutación simultánea de las cargas.

A Relé electrónico

B Pulsador mecánico

PL4 PL3

PL2

PL1

0,5 s

Si tiene consultas técnicas, llame al servicio de atención

comercial de su país.

se.com/contact

Datos técnicos

Tensión nominal: 220/230 V CA ∼, 50/60 Hz

Corriente nominal: 10 AX, cosφ = 0,6

Potencia de conexión por

canal

Lámparas incandescen-

tes: 2200 W

Lámparas halógenas de

alta tensión: 2000 W

Lámparas halógenas de

baja tensión con trans-

formador bobinado: 500 VA

Transformadores elec-

trónicos: 1050 W

Carga capacitiva: 10 A, 140 μF

Lámparas de bajo con-

sumo: 100 VA

Carga de motor: 1000 VA

MTN5162-0000: En caso de que el canal 1 se cargue

con 10 A, el canal 2 solo se podrá cargar con 4 A. La

carga total en ambos canales no debe superar los 14 A.

Conductor neutro: requerido

Salidas:

MTN5161-0000 1 contacto NA

MTN5162-0000 2 contactos NA

Bornes de conexión: Bornes a tornillo para máx.

2 x 2,5 mm

o 2 x 1,5 mm

Protección

Utilice únicamente los siguientes interruptores auto-

máticos:

MTN5161-0000 MTN5162-0000

Schneider

Electric 10 A 23614 16 A 23617

ABB 10 A S201-B10 16 A S201-B16

ABL Sursum 10 A B10S1 16 A B16S1

Hager 10 A MBN110 16 A MBN116

Legrand 10 A 03268 16 A 03270

Siemens 10 A 5SL61106 16 A 5SL61166

Elimine el dispositivo separado de la basura

doméstica en los puntos de recogida oficia-

les. El reciclado profesional protege a las

personas y al medio ambiente de posibles

efectos negativos.

Schneider Electric Industries SAS
