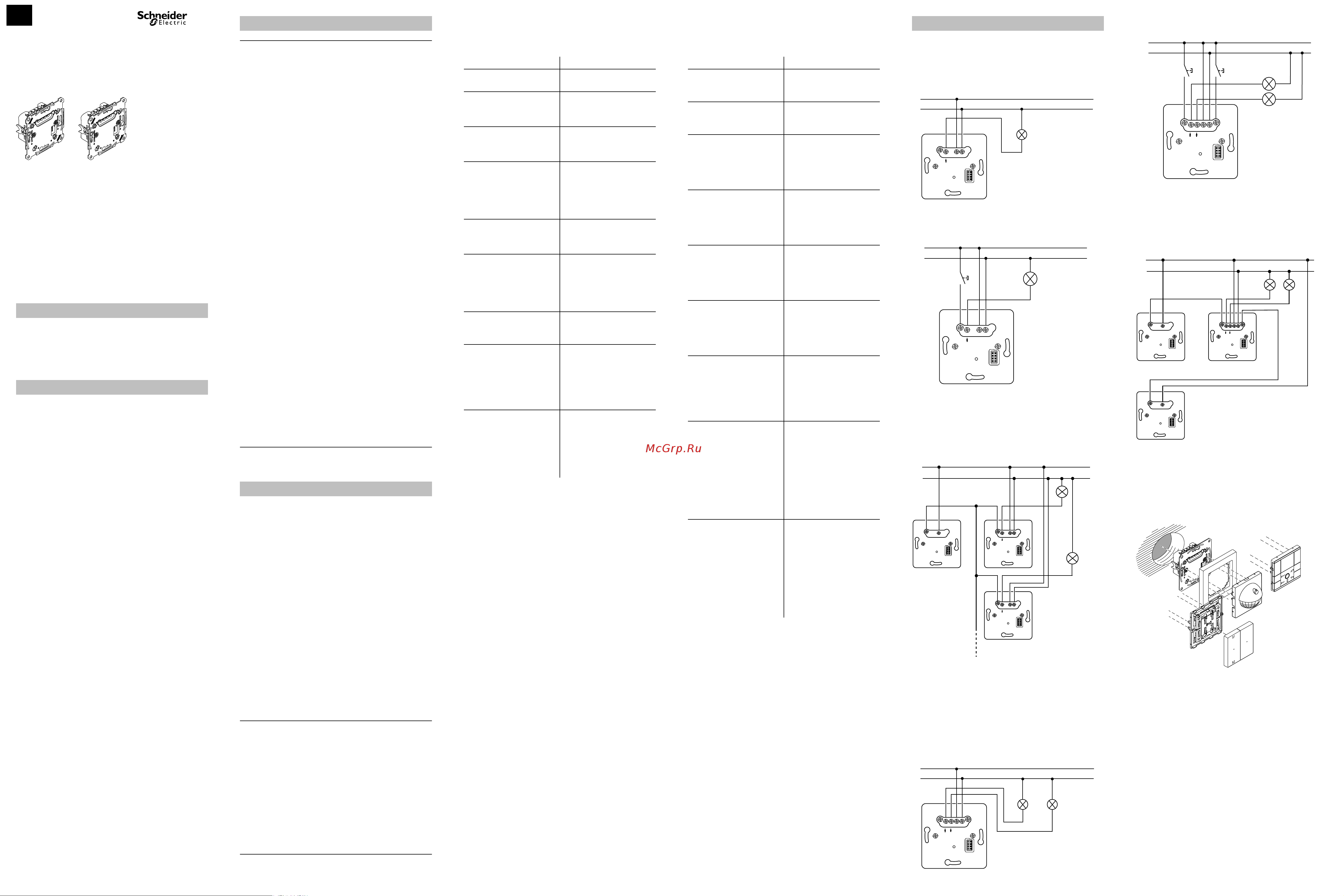

EAV56344-02 03/21
Relé electrónico© Schneider-Electric 2014EAV56344-0203/21
Relé electrónico
Art. n.º MTN5161-0000
Relé electrónico, 2 elementos
Art. n.º MTN5162-0000
– A completar con:
• módulos correspondientes
(ver resumen de funcionamiento).
– PlusLink extensor (Ref. CCTDT5130)
– Distribuidor PlusLink (3 ciclos) (Ref. MTN5130-0001)
Relé electrónico
Instrucciones de uso
Accesorios necesarios
Accesorios
es
¼
PELIGRO
Peligro de daños materiales o lesiones gra-
ves, p. ej., por fuego o por descarga eléctrica
debidos a una instalación eléctrica incorrec-
ta.
Una instalación eléctrica segura solo se puede
garantizar si la persona en cuestión puede de-
mostrar que tiene nociones en los siguientes
campos:
• Conexión a redes de instalación
• Conexión de varios dispositivos eléctricos
• Tendido de cables eléctricos
Estos conocimientos y esta experiencia solo la
poseen por lo general profesionales experimen-
tados formados en el campo de la tecnología de
instalaciones eléctricas. Si no cumple estos re-
quisitos mínimos o si no se tiene en cuenta algu-
no de ellos, la responsabilidad de los daños o
lesiones recaerá exclusivamente sobre usted.
¼
PELIGRO
Peligro de muerte por descarga eléctrica.
PlusLink conduce corriente eléctrica incluso
cuando el dispositivo está desconectado. Antes
de trabajar en el dispositivo, desconéctelo siem-
pre de la alimentación utilizando el fusible del cir-
cuito entrante. Si en su instalación hay una o más
líneas PlusLink con fusibles separados, dichos
fusibles no están aislados eléctricamente unos
de otros. En ese caso, debe usted utilizar Plus-
Link Expander.
½
PRECAUCIÓN
El dispositivo puede dañarse.
La diferencia de tensión entre diferentes fases
puede provocar daños en el aparato.
Conecte todos los dispositivos de una o varias lí-
neas PlusLink a la misma fase o use un terminal
PlusLink para la instalación en distintas fases.
Puede usar el mecanismo de relé electrónico (en lo su-
cesivo denominado mecanismo) para conmutar cargas
óhmicas, inductivas o capacitivas por canal.
El mecanismo viene acompañado de una (mecanismo
de 1 elemento) o de dos (mecanismo de 2 elementos)
unidades PlusLink, con las que puede controlar los ca-
nales desde otro lugar. La unidad, completada con un
módulo (ver el resumen de funcionamiento), es el dispo-
sitivo receptor y se controla con el dispositivo transmisor
a través de PlusLink (PL).
Los dispositivos transmisores son, por ejemplo:
• Unidades centrales (completos con los módulos rele-
vantes)
• Controlador secundario Plus, 1 elemento/2 elementos
• Pulsadores mecánicos
• Sensores externos
Para poder utilizar el PlusLink, necesita un conductor
separado en su instalación.
|
La longitud total de secciones de cable en una lí-
nea PL no debe exceder los 100 m (cuando se
utiliza un cable de 3 conductores).
½
PRECAUCIÓN
La unidad puede sufrir daños.
• Ponga siempre la unidad en funcionamiento
conforme a los datos técnicos especificados.
• Ponga la unidad en funcionamiento únicamen-
te con una tensión de red sinusoidal. Puede
sufrir daños si se utiliza en combinación con
dimmers o capacitores.
Por su propia seguridad
Información sobre el relé electrónico
Resumen de funcionamiento del meca-
nismo de 1 elemento, completo con los
módulos correspondientes
1
Para obtener más información sobre la aplicación y
sus funciones, lea las instrucciones del dispositivo co-
rrespondiente.
Módulo: Funcionamiento:
Módulo para pulsador Ba-
sic, 1 elemento
• conexión/desconexión
Módulo para pulsador Ba-
sic, 2 elemento
• conexión/desconexión
• Activar y guardar esce-
nas de iluminación
Módulo para pulsador
Confort, 1 elemento
• conexión/desconexión
• Función de luz de esca-
lera
Módulo para pulsador
Confort, 2 elemento
• conexión/desconexión
• Activar y guardar esce-
nas de iluminación
• Función de luz de esca-
lera
Módulo soporte de tecla
simple conectado
• conexión/desconexión
• Funciones adicionales
de aplicación
1
Módulo soporte de tecla
doble conectado
• conexión/desconexión
• Activar y guardar esce-
nas de iluminación
• Funciones adicionales
de aplicación
1
Módulo sensor empotrado
ARGUS 180
• Función de iluminación
de la escalera en fun-
ción de la luminosidad
Módulo sensor empotrado
ARGUS 180 con interrup-
tor
• Función de iluminación
de la escalera en fun-
ción de la luminosidad
• Encender/apagar per-
manentemente la luz de
la escalera
Indicador del módulo tem-
porizador
• Encendido/apagado
manual
• Encendido/apagado
temporizado
• Evaluación de tempori-
zador DCF
Resumen de funcionamiento del meca-
nismo de 2 elementos, completo con
los módulos correspondientes
1
Para obtener más información sobre la aplicación y
sus funciones, lea las instrucciones del dispositivo co-
rrespondiente.
Módulo: Funcionamiento:
Módulo para pulsador Ba-
sic, 1 elemento
• Encender/apagar am-
bos canales conjunta-
mente
Módulo para pulsador Ba-
sic, 2 elemento
• Encender/apagar am-
bos canales por separa-
do
Módulo para pulsador
Confort, 1 elemento
• Encender/apagar am-
bos canales conjunta-
mente
• Función de luz de esca-
lera
Módulo para pulsador
Confort, 2 elemento
• Encender/apagar am-
bos canales por separa-
do
• Minutero (p. ej. ilumina-
ción de escalera)
Módulo soporte de tecla
simple conectado
• Encender/apagar am-
bos canales conjunta-
mente
• Funciones adicionales
de aplicación
1
Módulo soporte de tecla
doble conectado
• Encender/apagar am-
bos canales por separa-
do
• Funciones adicionales
de aplicación
1
Módulo sensor empotrado
ARGUS 180
• Función de iluminación
de la escalera en fun-
ción de la luminosidad
• Función de iluminación
de la escalera indepen-
diente de la luminosidad
Módulo sensor empotrado
ARGUS 180 con interrup-
tor
• Función de iluminación
de la escalera en fun-
ción de la luminosidad
• Función de iluminación
de la escalera indepen-
diente de la luminosidad
• Encender/apagar per-
manentemente la luz de
la escalera
Indicador del módulo tem-
porizador
• Encendido/apagado
manual de ambos cana-
les a la vez
• Encendido/apagado
temporizado de ambos
canales por separado o
conjuntamente
• Evaluación de tempori-
zador DCF
Cableado de la unidad (1 elemento) re-
querido para la aplicación
Unidad como aparato único
Mecanismo con pulsador mecánico a través de
PlusLink
A Relé electrónico
B Pulsador mecánico (modo de conmutación)
Utilizar en combinación con transmisor a través de
PlusLink
(mostrado aquí con controlador secundario Plus)
A Relé electrónico
B Controlador secundario Plus, 1 elemento/2 elemen-
tos (transmisor)
Cableado de la unidad (2 elemento) re-
querido para la aplicación
Unidad como aparato único
Montaje de tapa adaptadora
PL
NL
L
N
PL
N
L
L
N
B
A
PL
NL
PL
NL
PL
L
PL
L
N
B
A
PL2
PL1
2
1
NL
L
N
Mecanismo con pulsadores mecánicos a través de
PlusLink
A Relé electrónico, 2 elementos
B Pulsadores mecánicos (modo de conmutación)
Utilizar en combinación con transmisor a través de
PlusLink
(mostrado aquí con controlador secundario Plus)
A Relé electrónico, 2 elementos
B Controlador secundario Plus, 1 elemento/2 elemen-
tos (transmisor)
Instalación del dispositivo
A Relé electrónico, 1 elemento/2 elementos
B Marco
C Módulo (ver resumen de funcionamiento)
D Teclas basculantes para módulo
PL2
PL1
2
1
N
L
L
N
B
A
B
PL2
PL1
2
1
NL
PL
L
L
N
B
PL
L
A
B
B
A
C
D
