EAV56344-02 03/21

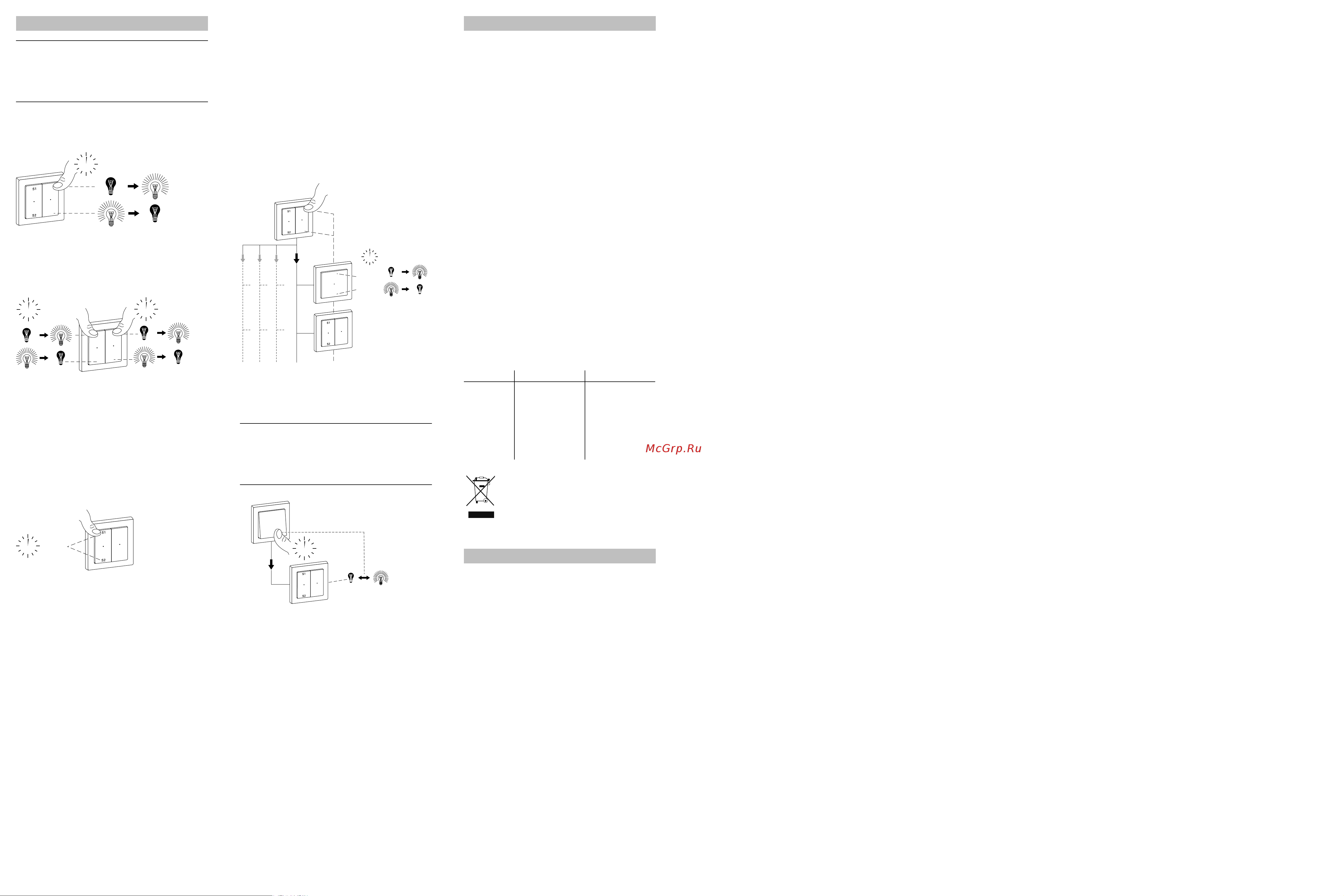

De sokkel wordt hier in bedrijf weergegeven in

combinatie met een impulsdrukkermodule. Meer

informatie over de bediening van de diverse mo-

dules vindt u in de bijbehorende gebruiksinstruc-

ties

Lasten in- en uitschakelen (1-kanaals

sokkel)

Lasten in- en uitschakelen (2-kanaals

sokkel)

• Rechter impulsdrukker: Kanaal 1

• Linker impulsdrukker: Kanaal 2

Lichtscènes oproepen (1-kanaals sok-

kel)

(alleen voor impulsdrukkermodule, 2-kanaals)

Standaardscènes

Alle apparaten worden met de fabrieksinstellingen voor

een lichtscène geleverd.

Bedienen van de sokkel

S1: Verlichting aan

S2: Licht uit

< 0,5 s

Via PlusLink lasten bedienen vanaf een

andere locatie met zenders. Bijvoor-

beeld:

• Centrale-sokkel met module

• Plus-zijregelaar, 1-kanaals/2-kanaals

• Mechanische impulsdrukker

• Afstandsbedieningssensor

Voorbeeld bedrijf 1:

Als de impulsdrukker op de centrale-sokkel wordt inge-

drukt, worden alle lasten in de PL-lijnen tegelijkertijd ge-

regeld:

• Impulsdrukker kort ingedrukt houden (< 0,5 s): in-/uit-

schakelen

A Relais-schakelaar-sokkel in PL-lijn 1

B Centrale-sokkel met module

Voorbeeld bedrijf 2:

Als u gebruikmaakt van een mechanische im-

pulsdrukker, is het raadzaam om slechts één sok-

kel aan te sluiten. Als u twee of meer sokkels

aansluit, kan niet langer worden gegarandeerd

dat de lasten tegelijkertijd worden geschakeld.

A Relais-schakelaar-sokkel

B Mechanische impulsdrukker

PL4 PL3

PL2

PL1

0,5 s

Neem bij technische vragen contact op met de klanten-

service in uw land.

se.com/contact

Technische gegevens

Nominale spanning: AC 220/230 V ∼, 50/60 Hz

Nominale stroom: 10 AX, cosφ = 0,6

Schakelvermogen per

kanaal

Gloeilampen: 2200 W

Hoogspanningshalo-

geenlampen: 2000 W

Laagspanningshalo-

geenlampen met ge-

wikkelde

transformator: 500 VA

Elektronische span-

ningsomvormers: 1050 W

Capacitieve last: 10 A, 140 μF

Spaarlampen: 100 VA

Motorlast: 1000 VA

MTN5162-0000: Als kanaal 1 belast is met 10 A, dan

mag kanaal 2 slechts met 4 A worden belast. De totale

last op beide kanalen mag niet meer zijn dan 14 A.

Nuldraad: vereist

Uitgangen:

MTN5161-0000 1 maakcontact

MTN5162-0000 2 maakcontacten

Aansluitklemmen: Schroefklemmen voor max.

2x 2,5 mm

of 2x 1,5 mm

Beschermingsklasse

Gebruik alleen de volgende schakelaars:

MTN5161-0000 MTN5162-0000

Schneider

Electric 10 A 23614 16 A 23617

ABB 10 A S201-B10 16 A S201-B16

ABL Sursum 10 A B10S1 16 A B16S1

Hager 10 A MBN110 16 A MBN116

Legrand 10 A 03268 16 A 03270

Siemens 10 A 5SL61106 16 A 5SL61166

Het apparaat niet met het huishoudelijk afval

afvoeren maar naar een officieel verzamel-

punt brengen. Professionele recycling be-

schermt mens en milieu tegen potentiële

negatieve effecten.

Schneider Electric Industries SAS

EAV5634401_02.fm Page 8 Wednesday, March 3, 2021 2:14 PM
